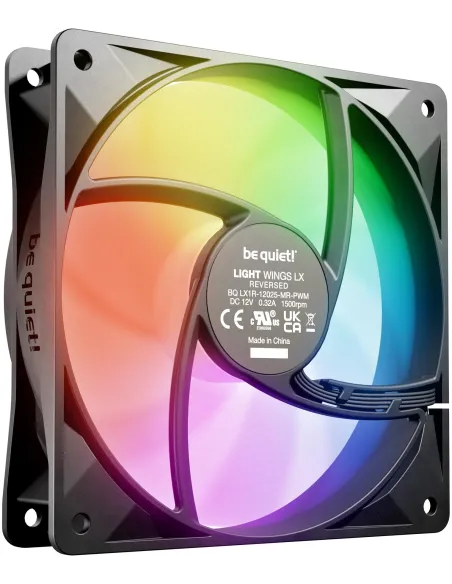

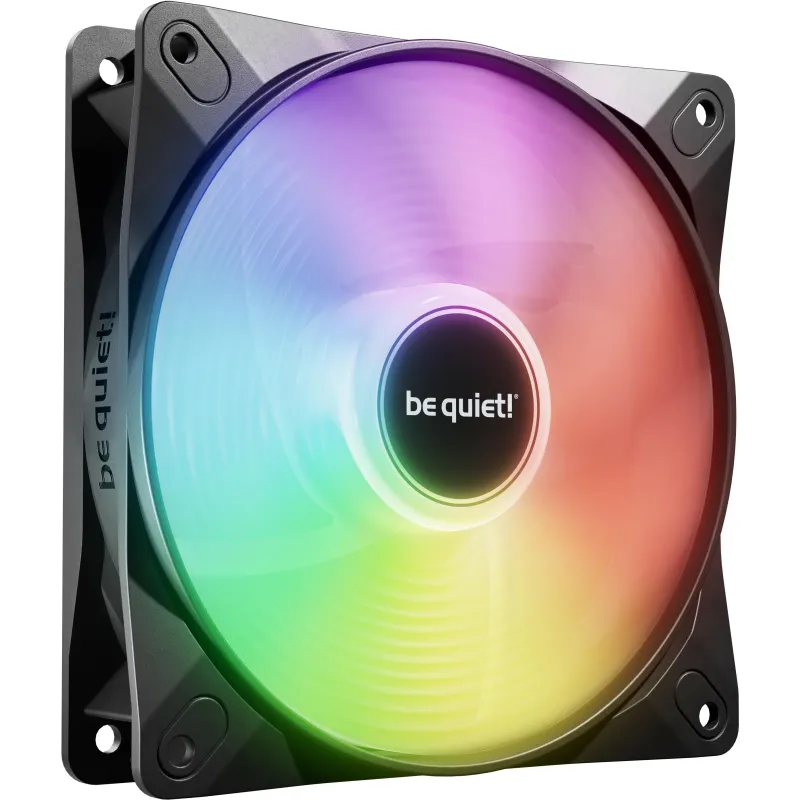

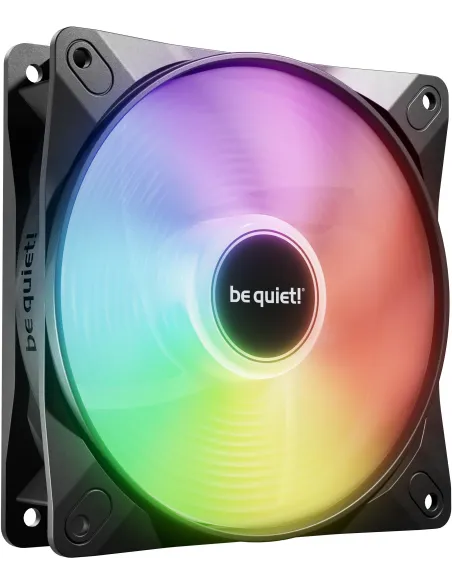

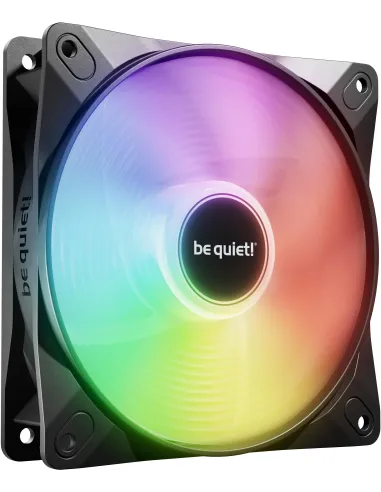

Be Quiet! Light Wings LX 120mm Negro

• Orientación interior: la cara iluminada queda visible en entradas laterales o inferiores sin invertir visualmente el montaje.
• Control térmico: el conector PWM separa las revoluciones del motor de la gestión de la iluminación.
• Iluminación compatible: los 16 LED utilizan ARGB de 5 V y 3 pines, no RGB de 12 V.
• Instalación en cadena: la entrada y salida ARGB simplifican el enlace de varias unidades compatibles.
• Encaje físico: el formato de 120 x 25 mm funciona con anclajes de 120 mm, pero necesita espacio completo para su grosor.

• Una torre con panel lateral transparente donde la entrada de aire y la cara iluminada deben mirar hacia el interior al mismo tiempo.
• Una caja con rejilla inferior abierta y tarjeta gráfica próxima a esa toma, siempre que el recorrido de entrada permanezca despejado.
• Un montaje negro que ya agrupa varias unidades Light Wings LX compatibles y necesita enlazar su iluminación ARGB.
• Un equipo cuya placa base ofrece cabeceras independientes de 4 pines PWM y 5 V de 3 pines ARGB.
• Una entrada de chasis abierta; cuando el aire debe atravesar aletas muy juntas, conviene priorizar una presión estática superior.

Aspas invertidas para entradas laterales o inferiores

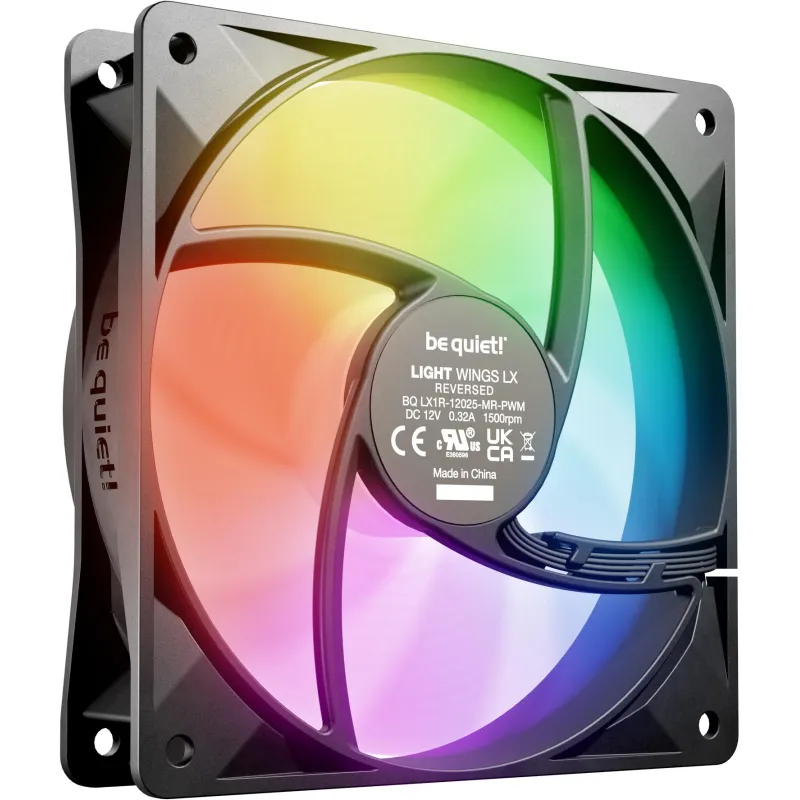

Las siete aspas invertidas cambian la orientación del modelo Light Wings LX 120mm: el lado iluminado puede mirar al interior mientras el aire entra desde el lateral o la base. En una torre con la tarjeta gráfica cerca de la rejilla inferior, el flujo llega a esa zona sin mostrar la cara posterior del ventilador.

La configuración reverse solo resulta útil cuando el chasis ofrece una toma abierta en esa posición. El sentido de las aspas mantiene la presentación interior, pero no convierte un panel cerrado ni una zona sin rejilla en una entrada funcional.

Caudal para cajas con rejillas abiertas

Los 83,0 m³/h y 48,8 CFM a 1500 rpm favorecen la renovación de aire en un chasis con malla o perforaciones despejadas. El recorrido hasta los componentes debe quedar libre: filtros saturados, paneles cerrados o cables frente a la rejilla reducen el efecto de añadir esta unidad.

La presión estática máxima de 1,04 mmH?O delimita su escenario de uso. En una entrada de caja abierta, el caudal tiene un recorrido poco restrictivo; ante aletas muy juntas, un ventilador específico de radiador con mayor presión estática ofrece más margen.

PWM para ajustar el ruido a la carga del equipo

El motor de cuatro polos alcanza 1500 rpm y recibe la regulación por el conector PWM de 4 pines. Una curva térmica mantiene el régimen contenido al navegar, trabajar con documentos o dejar el equipo en reposo, y lo eleva cuando sube la temperatura interna.

El nivel máximo es de 28,5 dB(A) a 100% PWM y 12 V. La velocidad elegida, la rejilla, los filtros y la resonancia del chasis influyen en el ruido percibido; por eso la placa base puede ajustar el comportamiento en lugar de mantener el motor al máximo.

ARGB independiente y conexión en cadena

Los 16 LED ARGB se integran en el núcleo y proyectan la luz sobre las aspas esmeriladas. La iluminación necesita una cabecera o controlador de 5 V y 3 pines ARGB; una conexión RGB de 12 V no es compatible con este circuito.

El cable de iluminación de 500 mm incorpora entrada y salida para enlazar la iluminación de varios ventiladores Light Wings LX compatibles. La cadena solo transporta ARGB: cada motor conserva su conexión PWM independiente y, por tanto, su propio control de revoluciones.

Medidas estándar y montaje dentro de la torre

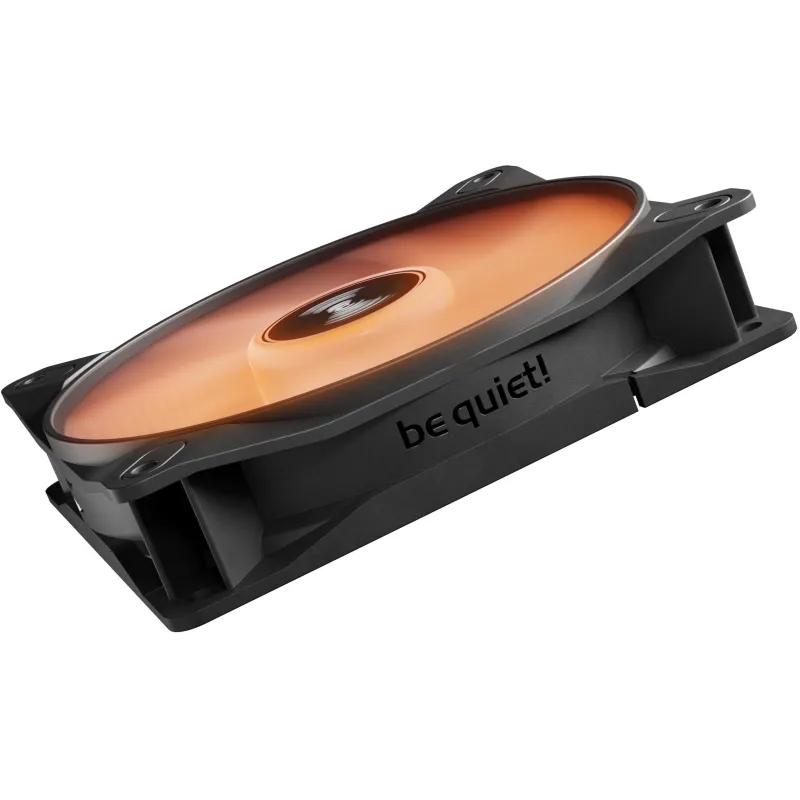

El cuerpo mide 120 x 25 x 120 mm y pesa 133 g con los cables fijos. Los anclajes deben coincidir con el patrón de 120 mm y el espacio debe admitir los 25 mm de grosor, especialmente junto a radiadores, bandejas laterales, tarjetas gráficas o cubiertas de la fuente.

El paquete aporta cuatro tornillos de ventilador. La posición inferior exige una rejilla exterior libre y una ruta de entrada sin obstáculos; la lateral también depende de que el panel y la estructura admitan este tamaño. Cuando la profundidad disponible es menor, un ventilador slim de 120 mm evita forzar el panel, mientras que un radiador requiere otra clase de ventilador.

Rodamiento rifle para funcionamiento prolongado

El rodamiento rifle y el motor de cuatro polos forman el conjunto mecánico del modelo Light Wings LX 120mm. La vida útil alcanza 60.000 horas a 25 °C y la garantía del fabricante es de tres años; una limpieza periódica de rejillas y aspas acompaña el uso prolongado en una torre.

Cómo usarlo

1. Mide la posición de la caja y confirma que admite un ventilador de 120 mm con 25 mm de grosor.
2. Fija la unidad con los cuatro tornillos, dejando libre la rejilla exterior y respetando la dirección del flujo marcada en el marco.
3. Conecta el motor a una cabecera de ventilador de 4 pines PWM de la placa base o del controlador compatible.
4. Lleva el conector ARGB de 5 V y 3 pines a una cabecera o controlador adecuado; no lo conectes a una salida RGB de 12 V, porque puede dañar la iluminación.
5. Configura la curva PWM desde la placa base y usa la entrada y salida ARGB para enlazar la iluminación de otras unidades compatibles.
