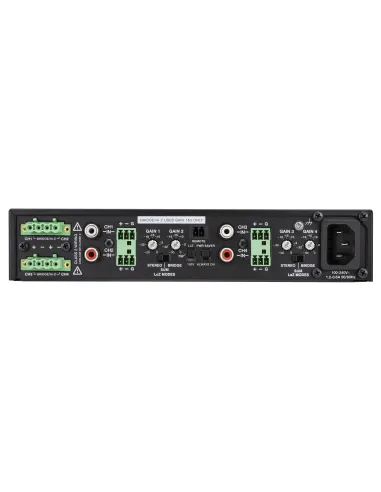

Amplificador AoIP Crestron DM-NAX-AMP-X300 (300 W) para instalación
El Crestron DM-NAX-AMP-X300 es un amplificador Audio over IP (AoIP) pensado para proyectos de integración donde quieres transportar audio por red y, a la vez, disponer de etapa de potencia para altavoces. Combina hasta 300 W de potencia total combinada con compatibilidad de protocolos DM NAX, Dante y AES67, además de DSP interno con ecualización. En la práctica, encaja cuando la red es parte del diseño: aulas, salas de reunión, retail o espacios con varias zonas en las que el audio se enruta por IP y se amplifica cerca del punto de escucha o en el propio rack de control.
Una de sus decisiones clave es la salida: puede configurarse en Lo-Z para cargas de 4/8 ? o en Hi-Z para líneas de 70V/100V. Esto permite elegir entre cableado típico de altavoz directo o distribución en línea, según el trazado y el tipo de instalación. Además, al ser un chasis 1U de media anchura de rack, es fácil integrarlo en racks densos donde cada unidad cuenta, sin renunciar a conectividad de red doble (2× Ethernet 100/1000 por RJ45) para integrarlo en tu infraestructura AoIP.
Antes de decidir, conviene revisar tres puntos:
(1) el tipo de altavoz y el modo Lo-Z/Hi-Z, porque condiciona tanto el cableado como el uso del filtro pasa-altos en 70V/100V.
(2) la estrategia de canales (4 canales y modos puente), ya que el reparto de potencia depende de cuántos canales estén activos y de si trabajas en single ended o bridged.
(3) la integración de red, porque el valor del equipo aparece cuando aprovechas DM NAX, Dante o AES67 para recibir/enviar audio y mantener un flujo estable en la red.
En conclusión: es una etapa de instalación con enfoque de red (DM NAX/Dante/AES67), con DSP y ecualización, entradas analógicas de línea/mic con phantom disponible, y salida de altavoz adaptable a 4/8 ? o 70V/100V con un máximo combinado de 300 W.
Descripción de Crestron DM-NAX-AMP-X300 Amplificador AoIP
Descripción del Crestron DM-NAX-AMP-X300
El Crestron DM-NAX-AMP-X300 es un amplificador de instalación orientado a audio sobre red IP. Su planteamiento es claro: recibir (y trabajar con) audio en formato AoIP y convertirlo en potencia útil para altavoces, reduciendo la necesidad de tiradas analógicas largas y facilitando el enrutado entre zonas mediante la red. Es compatible con DM NAX, Dante y AES67, lo que le permite integrarse en diseños donde ya existen flujos Dante o donde se exige interoperabilidad vía AES67.
En un proyecto típico con varias salas o zonas (por ejemplo, aulas, espacios corporativos o retail), lo que suele complicar la instalación no es solo la potencia, sino el control del audio: nivel por zona, ecualización para compensar sala, protección básica del sistema y consistencia del routing. Aquí entra el DSP del DM-NAX-AMP-X300, con ecualización de 5 bandas en las entradas analógicas y 10 bandas en las salidas. Esto permite ajustar el contenido antes de amplificarlo y afinar el resultado en cada salida, especialmente cuando hay diferencias de altavoz, ubicación o acústica.
Salida Lo-Z (4/8 ?) y Hi-Z (70V/100V): la decisión que cambia el cableado
Este modelo se puede configurar en Lo-Z para cargas de 4/8 ? o en Hi-Z para 70V/100V. Lo-Z encaja con altavoces conectados de forma más “directa” y recorridos más cortos, mientras que Hi-Z es el enfoque habitual cuando necesitas distribuir señal en línea por distancias mayores o con varias derivaciones en una instalación fija. En modo 70V/100V se aplica un filtro pasa-altos (?3 dB a 80 Hz, ?12 dB/octava) según especificaciones, lo que ayuda a controlar contenido de baja frecuencia en instalaciones de línea.
Potencia total combinada hasta 300 W y reparto por canales
La potencia total combinada simultánea llega hasta 300 W, pero su reparto depende del número de canales activos y del modo (single ended o bridged). En Lo-Z a 8 ? (single ended), el equipo puede entregar 150 W con 1 canal activo o 2 canales activos, y 75 W cuando operan 3 o 4 canales. En Lo-Z a 4 ? (single ended) se indica 200 W con 1 canal activo, 150 W con 2 canales, y 75 W con 3 o 4 canales. En Lo-Z a 8 ? (bridged), puede llegar a 300 W con 1 canal, 150 W con 2 canales y 150 W con 3 canales (4 canales no aplica). En Hi-Z (70V o 100V) se especifica 300 W con 1 canal y 150 W con 2 canales. Estas combinaciones son útiles cuando necesitas priorizar potencia en una zona concreta sin sobredimensionar todo el sistema.
Entradas analógicas de línea/mic y salidas de línea balanceadas
Además del AoIP, el equipo incluye 4 entradas analógicas IN1–IN4 que admiten línea o micrófono en modo balanceado/no balanceado, con phantom disponible cuando se usan como entrada de mic. Esto es especialmente práctico si necesitas inyectar una fuente local (por ejemplo, una señal de micro en un aula) sin añadir una interfaz externa. En las especificaciones se detalla un nivel máximo de entrada balanceada de +21 dBu (8,7 Vrms) y parámetros de respuesta en frecuencia de 20 Hz a 20 kHz ±0,5 dB, con THD+N <0,005% a 1 kHz en entrada balanceada. En salida de línea balanceada se mantiene +21 dBu (8,7 Vrms) y una impedancia de 200 ?.

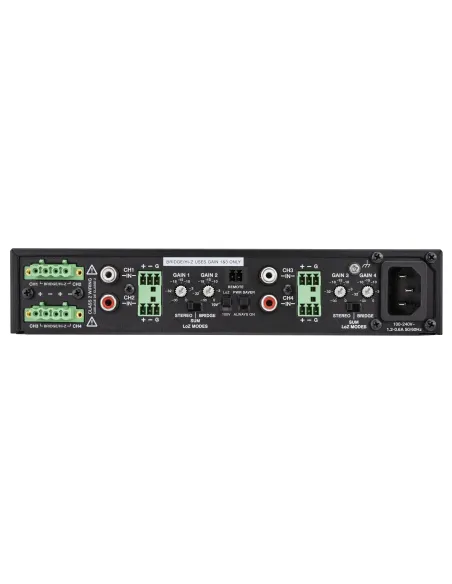

Conectividad y montaje: doble Ethernet y chasis 1U de media anchura
En el lado de red incorpora 2 puertos Ethernet RJ45 100Base-T/1000Base-TX (Ethernet 1 y Ethernet 2), lo que facilita integrarlo en una red gestionada de AV. En la parte de montaje, su formato 1U con 44 mm de alto, 238 mm de ancho y 280 mm de fondo, junto con un peso de 2,4 kg, ayuda a planificar racks donde el espacio y la ventilación importan. Los conectores de altavoz para CH1–CH4 son bloques de 4 pines de 5,08 mm, 12 A, con aceptación hasta 12 AWG (3,31 mm), adecuados para cableado típico de instalación.
Consumo y comportamiento en reposo
El consumo indicado es de 75 W con todos los canales a 1/8 de potencia y carga de 8 ?. En Power Saver puede pasar a reposo tras 25 min sin señal y su tiempo típico de activación es de 0,5 s. Estos datos ayudan cuando se diseña la alimentación del rack o se busca una operación más eficiente en entornos donde el audio no está activo de forma continua.
Detalles técnicos relevantes (cuando se ajusta a nivel de proyecto)
Si el proyecto exige afinar a nivel de señal, el amplificador especifica valores de SNR y separación de canal, además de un conjunto de filtros de EQ disponibles (EQ, High Pass, Low Pass, Treble Shelf, Bass Shelf, Notch). La frecuencia central de EQ abarca de 10 Hz a 20 kHz por banda, con ganancia por banda de +20 / ?40 dB y ancho de banda entre 0,1 y 4,0 octavas por banda. Estas herramientas son útiles para corregir resonancias, recortar graves cuando la instalación lo requiere o adaptar el contenido a altavoces de techo y líneas 70V/100V.
En definitiva, el Crestron DM-NAX-AMP-X300 tiene sentido cuando tu instalación se diseña “desde la red”: AoIP con DM NAX/Dante/AES67, DSP con ecualización, entradas analógicas para fuentes locales y salidas que se adaptan tanto a 4/8 ? como a 70V/100V. Si el objetivo es una etapa analógica básica sin enrutado IP, gran parte de su valor quedaría infrautilizado.
Especificaciones de Crestron DM-NAX-AMP-X300 Amplificador AoIP
| Nombre del modelo | DM-NAX-AMP-X300 |
| Descripción | DM NAX X-Series Flexible Output Amplifier, 300 W |
| Tipo | Amplificador Audio over IP (AoIP) |
| Protocolos AoIP soportados | DM NAX, Dante, AES67 |
| Tipos de señal de entrada | Entrada analógica balanceada/no balanceada línea/mic y streams AoIP |
| Entrada analógica balanceada: nivel máximo | +21 dBu (8,7 Vrms) |
| Entrada analógica balanceada: impedancia | >10 kΩ |
| Entrada analógica balanceada: respuesta en frecuencia | 20 Hz a 20 kHz ±0,5 dB |
| Entrada analógica balanceada: THD+N | <0,005% @ 1 kHz |
| Entrada analógica balanceada: SNR | 105 dB (A-weight) |
| Entrada analógica balanceada: separación de canal | 100 dB @ 1 kHz |
| Entrada analógica balanceada: ecualizador | 5 bandas |
| Entrada mic: ganancia máxima | 60 dB |
| Entrada mic: impedancia | >10 kΩ |
| Entrada mic: respuesta en frecuencia | 20 Hz a 20 kHz ±0,5 dB |
| Entrada mic: THD+N | <0,005% @ 1 kHz @ 60 dB gain |
| Entrada mic: SNR | 71 dB @ 60 dB gain (A-weight) |
| Entrada mic: separación de canal | 69 dB @ 60 dB gain @ 1 kHz |
| Entrada mic: ecualizador | 5 bandas |
| Salida analógica balanceada: nivel máximo | +21 dBu (8,7 Vrms) |
| Salida analógica balanceada: impedancia | 200 Ω |
| Salida analógica balanceada: respuesta en frecuencia | 20 Hz a 20 kHz ±0,5 dB |
| Salida analógica balanceada: THD+N | 0,005% @ 1 kHz (a máxima salida) |
| Salida analógica balanceada: SNR | 113 dB (digital in) / 105 dB (analog in), 20 Hz-20 kHz, A-weight |
| Salida analógica balanceada: separación de canal | 100 dB @ 1 kHz |
| Salida analógica balanceada: ecualizador | 10 bandas |
| Salida de altavoz: respuesta en frecuencia | 20 Hz a 20 kHz ±0,5 dB a 1 W |
| Filtro pasa-altos (solo 70V/100V) | −3 dB @ 80 Hz, −12 dB/octava |
| Salida de altavoz: THD+N | <0,1% a 1 kHz @ −3 dB de potencia nominal |
| Salida de altavoz: SNR | >103 dB, 20 Hz a 20 kHz, balanceado |
| Salida de altavoz: crosstalk | −75 dB a 1 kHz |
| Ganancia | 29 dB @ 8 Ω |
| Protecciones | Over current, under voltage, over temperature, DC offset, extreme high frequency |
| Tiempo para dormir (Power Saver) | 25 minutos sin señal |
| Tiempo de activación | 0,5 s (típico) |
| Tipos de filtro EQ | EQ, High Pass, Low Pass, Treble Shelf, Bass Shelf, Notch |
| Frecuencia central EQ | 10 Hz a 20 kHz por banda |
| Ganancia EQ | +20 / −40 dB por banda |
| Ancho de banda EQ | 0,1 a 4,0 octavas por banda |
| Potencia por canal (Lo-Z 8 Ω, single ended) | 150 W (1 canal), 150 W (2 canales), 75 W (3 canales), 75 W (4 canales) |
| Potencia por canal (Lo-Z 4 Ω, single ended) | 200 W (1 canal), 150 W (2 canales), 75 W (3 canales), 75 W (4 canales) |
| Potencia por canal (Lo-Z 8 Ω, bridged) | 300 W (1 canal), 150 W (2 canales), 150 W (3 canales), N/A (4 canales) |
| Potencia por canal (Hi-Z 70V) | 300 W (1 canal), 150 W (2 canales) |
| Potencia por canal (Hi-Z 100V) | 300 W (1 canal), 150 W (2 canales) |
| Nota de potencia total | Potencia total combinada (simultánea) hasta 300 W |
| Conectores altavoz CH1–CH4 | (2) 4-pin 5,08 mm, 12 A; acepta hasta 12 AWG (3,31 mm) |
| Conectores IN1–IN4 | (4) bloque 3-pin 3,5 mm; entradas línea/mic balanceadas/no balanceadas |
| Umbral de activación (wake) entradas | −65 dBu |
| Conectores OUT1–OUT4 | (4) bloque 3-pin 3,5 mm; salidas línea balanceadas/no balanceadas |
| Conector REMOTE | (1) 2-pin 3,5 mm; contacto seco para standby |
| Toma de tierra de chasis | (1) tornillo 6-32 (G) |
| Entrada de alimentación | IEC 60320 C14 |
| Alimentación principal | 1,2-0,6 A @ 100-240 VAC, 50/60 Hz |
| Ethernet 1 | (1) RJ45 100Base-T/1000Base-TX |
| Ethernet 2 | (1) RJ45 100Base-T/1000Base-TX |
| Consumo (referencia) | 75 W (todos los canales a 1/8 de potencia, 8 Ω) |
| Temperatura de funcionamiento | 5 °C a 40 °C |
| Humedad de funcionamiento | 10% a 90% RH (sin condensación) |
| Disipación térmica | 130 BTU/h |
| Dimensiones (Al) | 44 mm |
| Dimensiones (An) | 238 mm |
| Dimensiones (Pr) | 280 mm |
| Peso | 2,4 kg |
| Modelo regulatorio | M1845006 |
| Conformidad | UL Listed (US & Canada), CE, IC, FCC Part 15 Class B |
Preguntas frecuentes sobre Crestron DM-NAX-AMP-X300 Amplificador AoIP
Sí. Soporta DM NAX, Dante y AES67 para audio sobre red IP.
Sí. Se puede configurar en Hi-Z para 70V o 100V, además de Lo-Z para 4/8 Ω.
La potencia total combinada (simultánea) llega hasta 300 W, según se especifica para el modelo.
Depende del modo (Lo-Z/Hi-Z, single ended o bridged) y de cuántos canales estén activos. En la tabla se detallan los valores por combinación.
Sí. IN1–IN4 aceptan línea o mic y se indica phantom disponible en entradas mic.
Incluye dos puertos RJ45 100Base-T/1000Base-TX (Ethernet 1 y Ethernet 2).
Es 1U de media anchura. Mide 44 mm (alto) × 238 mm (ancho) × 280 mm (fondo) y pesa 2,4 kg.
Sí. Se especifica ecualización de 5 bandas en entradas analógicas/mic y 10 bandas en salidas, además de tipos de filtro como High Pass o Notch.
Sí. En Power Saver puede dormir tras 25 minutos sin señal y el tiempo típico de activación indicado es de 0,5 s.
El consumo de referencia indicado es 75 W con todos los canales a 1/8 de potencia y carga de 8 Ω.
Características
- Tipo
- Amplificador Audio over IP (AoIP)
- Protocolos AoIP
- DM NAX, Dante, AES67
- Potencia total
- Hasta 300 W (total combinado)
- Configuración de salidas
- Lo-Z (4/8 Ω) o Hi-Z (70V/100V)
- Canales de amplificación
- 4 canales (configurable con modos puente)
- DSP
- DSP con ecualización (5 bandas en entradas, 10 bandas en salidas)
- Entradas analógicas
- 4× entrada balanceada/no balanceada línea o mic
- Phantom
- Disponible en entradas mic
- Red
- 2× Ethernet 100/1000 (RJ45)
- Factor de forma
- 1U, media anchura de rack
- Consumo indicado
- 75 W (todos los canales a 1/8 de potencia, 8 Ω)
- Modo ahorro
- Standby automático tras 25 min sin señal (Power Saver)
Detalles
¿Es para mí?
Sí, si…
- Quieres distribuir audio por IP y necesitas compatibilidad con Dante o AES67 dentro del mismo sistema.
- Tu instalación puede ser Lo-Z (4/8 Ω) o Hi-Z (70V/100V) y prefieres una plataforma que cubra ambos escenarios.
- Necesitas DSP con ecualización para ajustar la respuesta por zona desde el propio amplificador.
- Te conviene un chasis 1U de media anchura de rack para racks densos o armarios compactos.
Mejor otro, si…
- Buscas una etapa analógica simple sin red ni AoIP y no necesitas DSP ni enrutado IP.
- No dispones de red gestionada o no vas a utilizar DM NAX/Dante/AES67 en el proyecto.
- Tu diseño exige un número de canales o una potencia total distinta a las combinaciones indicadas para este modelo.
- Tu estándar de instalación requiere conectores diferentes a bloques terminales desmontables.
Modo de uso
Cómo instalar y poner en marcha el DM-NAX-AMP-X300
- Define el tipo de sistema de altavoces de la instalación: Lo-Z para 4/8 Ω o Hi-Z para 70V/100V, y deja decidido antes de cablear.
- Planifica el reparto de potencia por canales según el uso real (1, 2, 3 o 4 canales activos) y si vas a utilizar modo bridged cuando proceda.
- Monta el amplificador en rack (formato 1U de media anchura) asegurando ventilación y acceso a la parte trasera para bornes y red.
- Conecta los altavoces a CH1–CH4 usando los bloques de 4 pines de 5,08 mm, respetando polaridad y sección de cable adecuada (hasta 12 AWG según especificación).
- Conecta las fuentes locales si las necesitas: IN1–IN4 (bloque de 3 pines de 3,5 mm) en modo línea o mic; activa phantom solo si el micrófono lo requiere.
- Conecta la red AoIP a Ethernet 1 y/o Ethernet 2 (RJ45 100/1000) y verifica el enlace físico (negociación y estabilidad del switch).
- Configura el protocolo AoIP que vayas a usar (DM NAX, Dante o AES67) y valida que el equipo envía/recibe streams correctamente en la misma red.
- Ajusta el DSP: aplica la ecualización necesaria (5 bandas en entradas, 10 bandas en salidas) y revisa que el filtro pasa-altos se aplica cuando trabajas en 70V/100V.
- Prueba cada zona/canal con señal de referencia, revisa niveles, comprueba ausencia de distorsión y confirma que el sistema entra/sale de Power Saver según lo esperado (25 min sin señal, activación típica 0,5 s).
Motivos para comprar
AoIP real para integrar en red
Soporta DM NAX, Dante y AES67, lo que facilita llevar el audio por IP y encajarlo en arquitecturas donde el enrutado se hace desde el switch y la plataforma AoIP.
Salida adaptable: 4/8 Ω o 70V/100V
La selección Lo-Z/Hi-Z permite usar el mismo amplificador en altavoz directo (4/8 Ω) o en línea distribuida (70V/100V) según la instalación.
Hasta 300 W combinados, según modo
Ofrece un máximo de 300 W de potencia total combinada y distintos repartos por canal, útil para priorizar potencia cuando activas menos canales o trabajas en bridged donde aplique.
DSP con ecualización en entrada y salida
Integra ecualización de 5 bandas en entradas y 10 bandas en salidas, con tipos de filtro como High Pass, Low Pass o Notch, para ajustar sala y contenido sin procesadores externos.
Entradas línea/mic con phantom disponible
Las IN1–IN4 aceptan señal de línea o micrófono (balanceado/no balanceado) y permiten phantom cuando se trabaja en modo mic, útil para fuentes locales en sala.
Doble Ethernet 100/1000 por RJ45
Incluye Ethernet 1 y Ethernet 2 (RJ45 100/1000), facilitando la integración en red AoIP y el despliegue en armarios AV donde la conectividad es crítica.
Formato 1U de media anchura
Con 44 mm de alto y 238 mm de ancho, su chasis half-rack permite densidad en rack sin sacrificar funciones de red, DSP y potencia para instalación.
Información adicional
- Publicado:
- 22/01/2026
- Última actualización:
- 22/01/2026
- Revisado por:
- Héctor Rubio Pita (Experto en Hardware e Inteligencia Artificial)
Este amplificador tiene sentido cuando la red y el control son parte del proyecto: AoIP (DM NAX/Dante/AES67) para enrutar audio, DSP para ajustar la respuesta y una etapa capaz de trabajar en Lo-Z (4/8 Ω) o Hi-Z (70V/100V). El punto que más condiciona la instalación es elegir correctamente el modo de salida y el reparto de canales, porque afecta al cableado, al uso del filtro pasa-altos en 70V/100V y a la potencia disponible por canal.
Si vienes de una etapa analógica, el cambio está en el enfoque: aquí la conectividad (2× RJ45 100/1000) y el DSP forman parte del producto. Para proyectos que no usan AoIP, una etapa convencional puede ser más directa, mientras que en integraciones multizona el DM-NAX-AMP-X300 destaca por concentrar en el mismo chasis red, procesamiento y amplificación.
