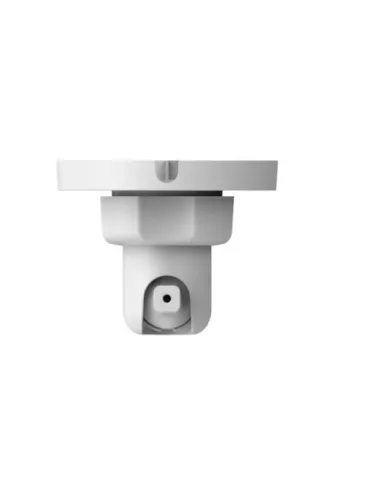

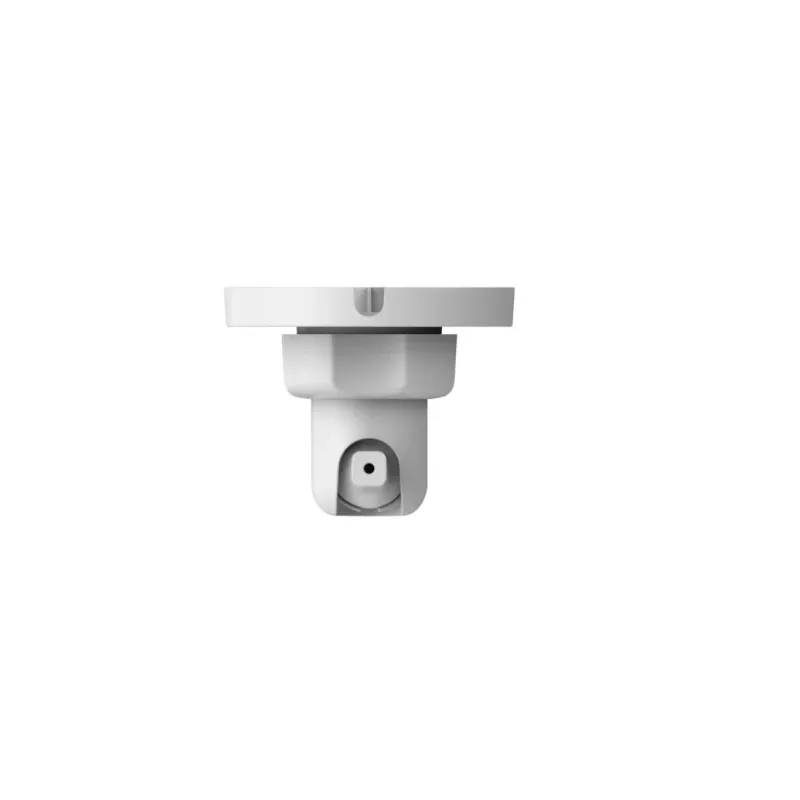

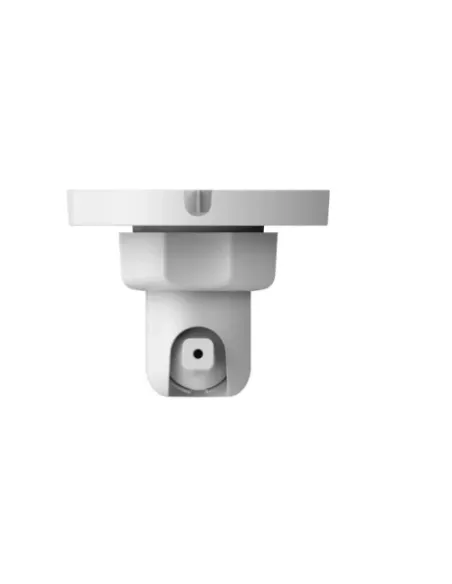

Dahua ARA33A Soporte para Sensor de Alarma con instalación en Pared o Techo

• Un mismo accesorio puede atender ubicaciones murales o cenitales dentro de la compatibilidad especificada.
• El detector se puede orientar desde su punto de anclaje cuando la fijación no coincide con la dirección requerida.
• Verificar la serie antes de instalar evita asumir que el soporte sirve para cualquier detector Dahua.
• Los límites ambientales y anticorrosión ayudan a descartar ubicaciones que excedan las condiciones declaradas.

• En una instalación mural, el margen horizontal de ±90° permite corregir la orientación desde la fijación.
• En un punto de techo, el recorrido horizontal de hasta ±180° amplía el ajuste respecto al montaje en pared.
• Al sustituir un detector, confirmar que pertenece a ARD1233 o ARD2231 permite contrastar la compatibilidad del soporte.
• Antes de fijarlo en una ubicación, las dimensiones, la temperatura y la humedad se pueden comparar con el espacio y las condiciones disponibles.

Orientación ajustable para detectores Dahua compatibles

El ARA33A ajusta la posición del detector una vez elegido el punto de fijación. El margen horizontal depende de si se instala en pared o techo; la inclinación vertical es de ±70° en ambos casos. El soporte modifica la orientación física del detector, no su alcance ni sus prestaciones de detección.

Montaje mural con giro horizontal de ±90°

En pared, el detector puede girar hasta ±90° en horizontal y ±70° en vertical. Este rango permite corregir su orientación desde el anclaje cuando la dirección requerida no coincide con el eje de fijación.

Montaje en techo con giro horizontal de ±180°

En techo, el giro horizontal se amplía hasta ±180°, mientras que la inclinación vertical sigue siendo de ±70°. Esta diferencia da más recorrido horizontal alrededor del punto de fijación cenital, sin ampliar el área de detección del dispositivo.

Compatibilidad limitada a las series ARD1233 y ARD2231

El soporte está especificado para detectores Dahua de las series ARD1233 y ARD2231. La articulación no acredita que encaje con otras series: el modelo del detector debe corresponder a una de las dos gamas indicadas.

PC y aluminio con protección anticorrosión básica

La pieza combina PC y aleación de aluminio, con protección anticorrosión básica. Este nivel no equivale a una protección reforzada para ambientes corrosivos o agresivos, por lo que no debe tratarse como tal al elegir la ubicación.

Medidas y condiciones del punto de instalación

El soporte tiene 70,0 mm de diámetro y 55,1 mm de alto. El funcionamiento se especifica entre -10 °C y +55 °C, con una humedad relativa del 10 % al 90 %; la temperatura de almacenamiento también abarca de -10 °C a +55 °C.

Cómo utilizar el soporte

1. Comprueba que el detector pertenece a la serie ARD1233 o ARD2231.
2. Selecciona pared o techo según la superficie disponible y la orientación que requiera el punto de instalación.
3. Orienta el detector dentro del rango correspondiente: ±90° horizontal y ±70° vertical en pared; ±180° horizontal y ±70° vertical en techo.
4. Antes del montaje, contrasta el espacio disponible y confirma que la temperatura y la humedad de funcionamiento están dentro de los rangos especificados.

Marca: DAHUA
