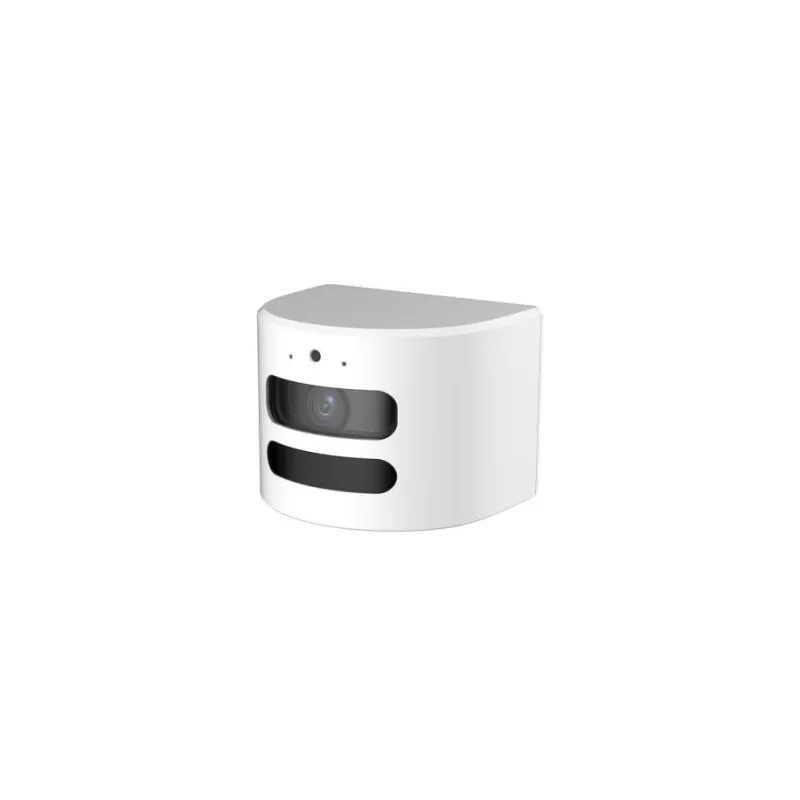

Dahua DHI-ARD1130-CAM Alarmas Modulo PIR CAM 1.3MP, IR 15M

• Captura de hasta 1,3 MP para complementar la detección del sistema de alarma.
• Dos LED infrarrojos con distancia máxima de iluminación declarada de 15 m.
• Campo de visión de 112° horizontal con lente fija de 2,8 mm.
• Alimentación documentada de 3 VCC proporcionados por la sirena.

• Para revisar imágenes asociadas a eventos de un detector compatible.
• Para zonas cercanas que se benefician de un campo de visión amplio.
• Para ubicaciones donde la iluminación IR y el cambio día/noche sean relevantes.
• No es la elección adecuada si se necesita una cámara IP independiente o zoom óptico.

La cámara añade imagen al evento de alarma

Dahua ARD1130-CAM módulo PIR-CAM es un módulo de imagen PIR-CAM, no un detector completo ni una cámara de red independiente. Su función es aportar captura visual al equipo de alarma compatible para que la instalación pueda complementar la detección con imágenes del área vigilada.

El sensor CMOS de 1/3" entrega hasta 1,3 MP, con resolución máxima de 1280 × 960. Esta definición permite revisar una escena dentro de las capacidades del sistema asociado; no debe confundirse con 13 MP ni con una promesa de identificación facial.

La lente fija cubre una zona amplia

La óptica de 2,8 mm proporciona 112° de campo horizontal, 60° vertical y 133° diagonal. El ángulo amplio resulta útil para encuadrar una zona de paso cercana, aunque una lente fija no permite acercar ópticamente un punto concreto.

La distancia mínima de enfoque declarada es 0,5 m. Al planificar la ubicación, conviene considerar tanto esa distancia como el campo de visión: un objeto demasiado próximo o colocado en el borde puede ocupar una parte distinta de la imagen que un objetivo situado en el centro.

El infrarrojo ayuda cuando baja la luz

Dos LED IR integrados iluminan hasta 15 m según la especificación del fabricante. El control del iluminador es automático, de modo que el módulo puede usar infrarrojos cuando la luz visible no basta para mantener la captura.

La función día/noche cambia entre color cuando hay iluminación suficiente y blanco y negro cuando la iluminación es insuficiente. El dato de 15 m describe la distancia máxima de iluminación IR, no garantiza que una persona pueda reconocerse o identificarse a esa distancia.

DORI separa detección de identificación

Para la lente de 2,8 mm, Dahua declara distancias DORI de 40 m para detectar, 16 m para observar, 8 m para reconocer y 4 m para identificar. Son referencias distintas para estimar el nivel de detalle esperado al visualizar una escena.

La propia documentación advierte que las cifras DORI no representan distancias de funciones inteligentes. El encuadre, la iluminación real y las condiciones de instalación también influyen; por tanto, el valor de detección no debe presentarse como alcance de identificación.

La alimentación depende de la integración

El fabricante especifica alimentación de 3 VCC proporcionada por la sirena, con consumo básico de 1,4 W y máximo de 3,6 W durante el uso de IR y el cambio ICR. Esto hace necesario contemplar el equipo anfitrión y su documentación al preparar la instalación.

La página de producto de Dahua relaciona el módulo con el detector exterior ARD2251E-W2. Esa referencia ayuda a orientar la comprobación de compatibilidad, pero no confirma por sí sola que cualquier variante, central o configuración de alarma sea válida.

La protección IP66 amplía las opciones de ubicación

El módulo declara protección IP66, una carcasa de plástico y funcionamiento entre ?25 °C y +60 °C, con humedad relativa de hasta el 95 % sin condensación. Son parámetros útiles al valorar una ubicación expuesta, siempre dentro de las condiciones del detector y del montaje completo.

Sus dimensiones son 80 × 64,6 × 58,4 mm y el peso bruto declarado es 230 g. Estos datos pueden ayudar a prever el espacio disponible y la manipulación; no sustituyen las dimensiones ni las instrucciones de montaje del detector que lo aloja.

Cómo usarlo

1. Identifica el modelo exacto del detector y confirma en la documentación de Dahua que admite este módulo PIR-CAM y la variante disponible.
2. Comprueba que la integración proporciona la alimentación especificada de 3 VCC desde la sirena; no lo conectes como si fuera una cámara IP independiente.
3. Planifica el encuadre con la lente fija de 2,8 mm y sus 112° horizontales, teniendo en cuenta la distancia mínima de enfoque de 0,5 m.
4. Tras el montaje conforme a la documentación del equipo, verifica la imagen con luz visible y en condiciones de poca luz, y valora el resultado según los niveles DORI.
