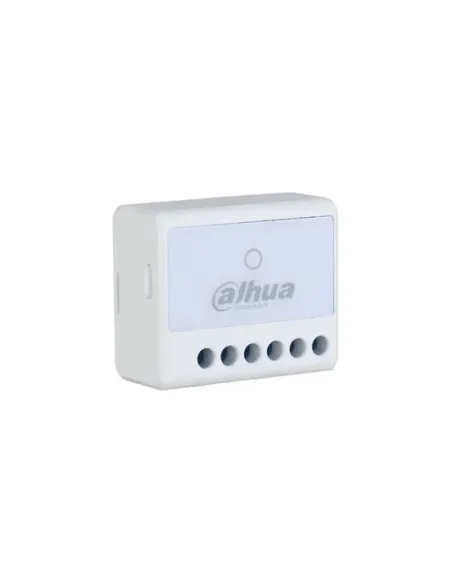

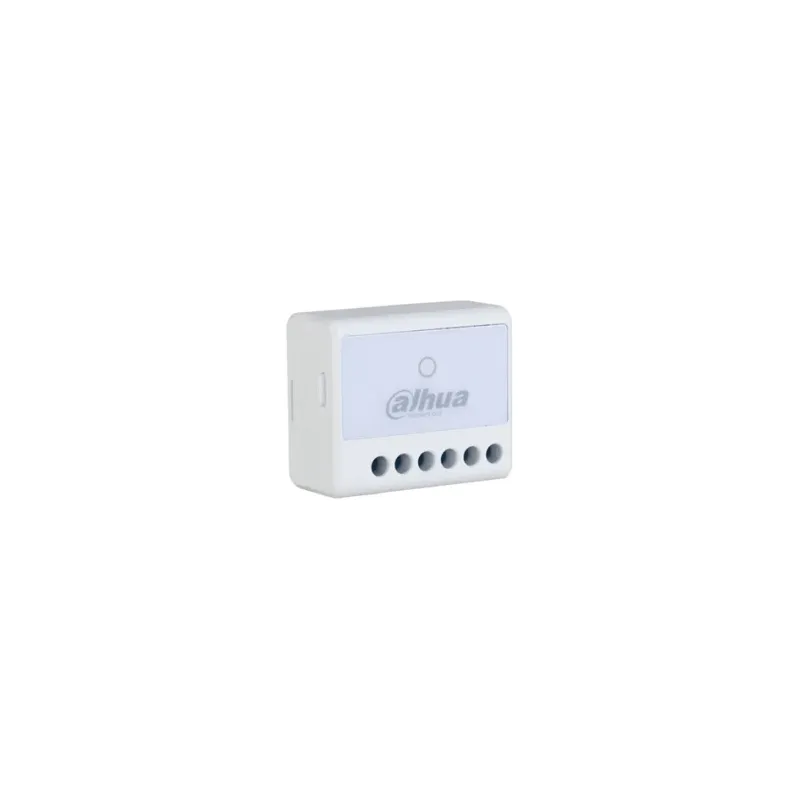

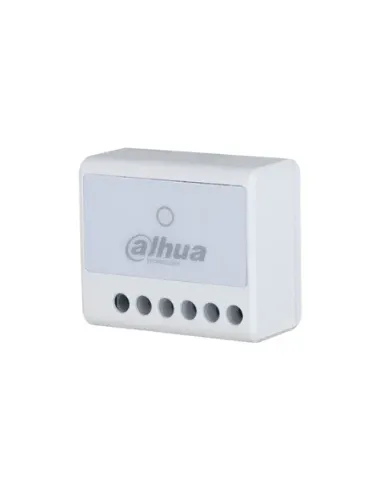

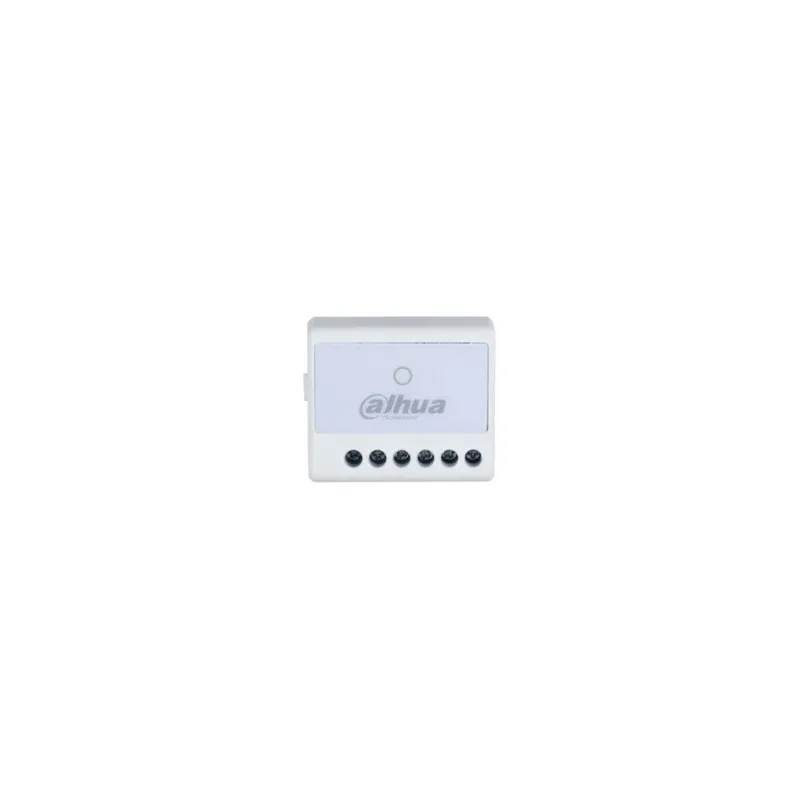

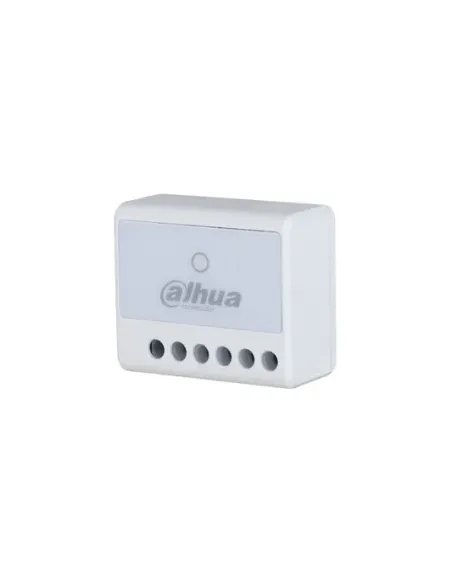

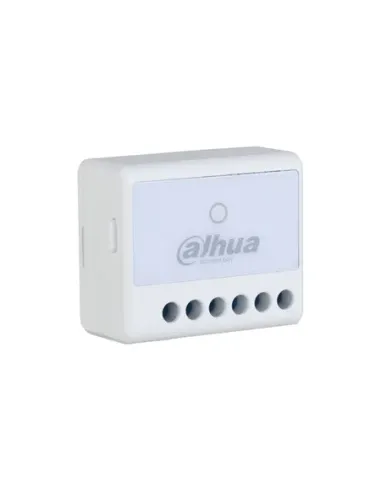

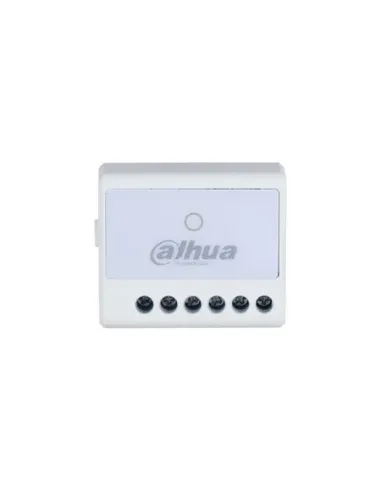

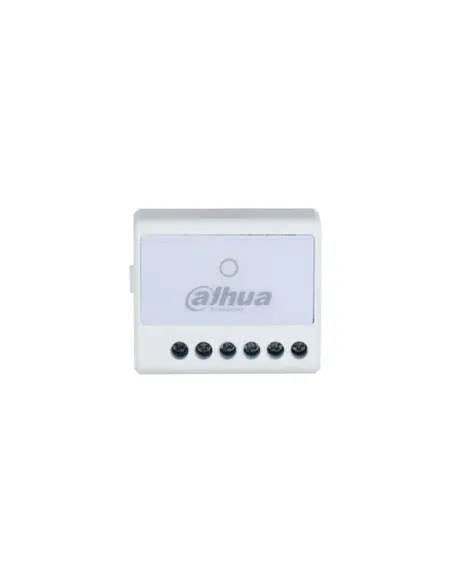

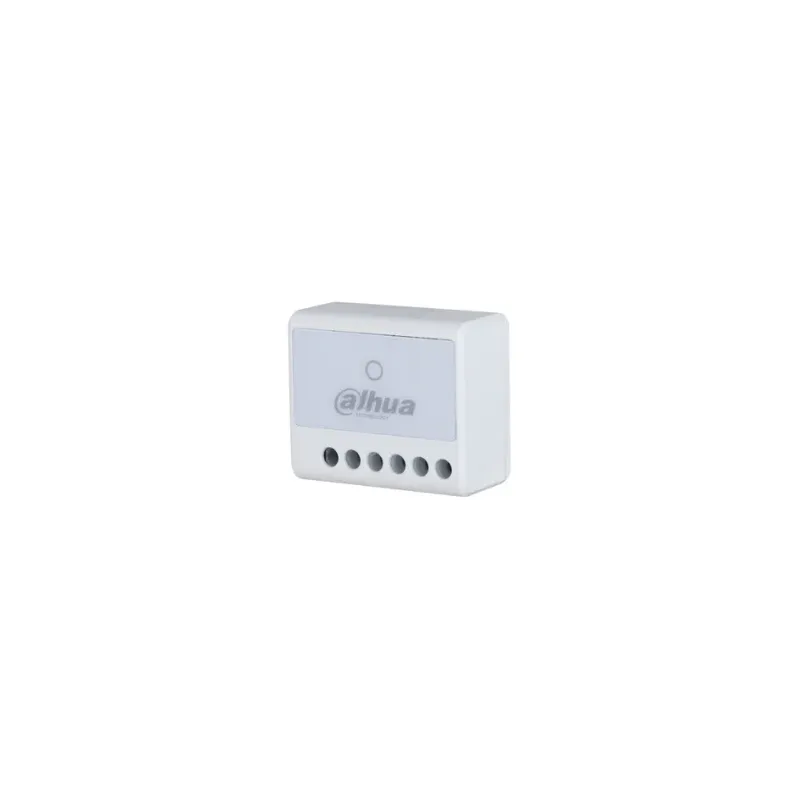

Dahua DHI-ARM7011-W2(868) Módulo de Relé Vía para control remoto
Dahua DHI-ARM7011-W2(868): relé seco 5 A, 36 VCC y 868 MHz
Dahua DHI-ARM7011-W2(868): relé seco 5 A, 36 VCC y 868 MHz
  • Nuevo
Dahua DHI-ARM7011-W2(868) Módulo de Relé Vía para control remoto
Dahua DHI-ARM7011-W2(868): relé seco 5 A, 36 VCC y 868 MHz
Dahua DHI-ARM7011-W2(868): relé seco 5 A, 36 VCC y 868 MHz

Dahua DHI-ARM7011-W2(868) Módulo de Relé Vía para control remoto

Marca: DAHUA

EAN: 6939554999512

P/N: 1.0.01.19.10685-0007

Alarmas y Videovigilancia

29,95 €
IVA incluido ¡En stock! ¡Recíbelo en 24 Horas!

Claves para decidir

El módulo de relé Dahua DHI-ARM7011-W2(868) conmuta un circuito de baja tensión con contacto seco y enlace de radio, sin alimentar la carga ni tender una línea de mando.

  • La salida NA/NC ejecuta una maniobra y conmuta circuitos de corriente continua de hasta 36 VCC y 5 A.
  • El módulo necesita alimentación propia de 7-24 VCC, independiente de la fuente que alimenta el equipo conectado.
  • La radio bidireccional de 868,0-868,6 MHz usa AES128 y salto de frecuencia, y requiere un hub compatible.
  • La entrada NA/NC de tamper admite un contacto externo de manipulación para supervisarlo desde el sistema de alarma.
  • Los 1.200 m de alcance máximo corresponden a espacios abiertos; paredes y forjados pueden reducir la cobertura interior.

La salida cubre una sola maniobra de baja tensión. Una carga a 230 VCA exige un relé homologado para red y varias líneas independientes requieren más de un canal.

Características
Tipo de relé
Inalámbrico, con contacto seco
Salida
1 relé NA/NC, 0-36 VCC y máximo 5 A
Entrada de alarma
1 entrada de tamper NA/NC
Alimentación del módulo
7-24 VCC
Frecuencia de radio
868,0-868,6 MHz
Comunicación
Bidireccional, con AES128 y salto de frecuencia
Alcance máximo
Hasta 1.200 m en espacios abiertos
Protecciones
Contra sobretensión y sobrecalentamiento
Montaje
En pared, en interior

Ventajas principales
  • El cable de mando no tiene que recorrer la distancia entre el hub y el punto de actuación; la carga sí necesita su propia alimentación.
  • La intensidad de señal puede consultarse desde el hub antes de fijar el emplazamiento definitivo.
  • La entrada de tamper permite supervisar un contacto externo además de ejecutar la maniobra de relé.
  • El modo de prueba y el indicador luminoso ayudan a revisar el emparejamiento y la comunicación durante la puesta en marcha.

¿Para quién es ideal este producto?
  • Un punto de actuación interior donde resulta difícil llevar una línea de mando desde el sistema de alarma.
  • Una instalación con una única maniobra de baja tensión y una fuente independiente para la carga.
  • Un montaje en el que se puede comprobar la cobertura de radio desde la ubicación prevista antes de fijar el módulo.
  • Una envolvente o equipo asociado con un contacto externo de manipulación que deba supervisarse.

Descripción del producto

El contacto seco conmuta una carga externa

El relé abre o cierra el circuito conectado; no suministra tensión a la salida. El contacto está aislado eléctricamente de la alimentación del módulo, por lo que el equipo accionado necesita su propia fuente.

La salida conmuta circuitos de 0-36 VCC y hasta 5 A. El módulo, en cambio, requiere 7-24 VCC para funcionar. Son dos circuitos con funciones distintas: dimensiona la carga según los límites de salida y aporta alimentación independiente al relé.

La única salida NA/NC permite controlar una maniobra. No sirve para conmutar corriente alterna ni tensión de red; para esas cargas hace falta un relé con especificación y homologación adecuadas. Varias líneas independientes requieren un equipo multicanal.

El enlace de 868 MHz depende de un hub compatible

El módulo se comunica de forma bidireccional en la banda de 868,0-868,6 MHz. AES128, salto de frecuencia y detección de interferencias forman parte del enlace inalámbrico, que evita llevar una línea de mando hasta el punto de actuación.

El hub debe admitir este relé y su variante de radio. Los 1.200 m son el alcance máximo en espacios abiertos, no una distancia interior garantizada: muros, forjados y la posición del hub pueden reducir la señal entre habitaciones o plantas.

El indicador luminoso ayuda a reconocer el emparejamiento y los estados de comunicación. Desde el hub se puede consultar la intensidad de señal y activar un modo de prueba; revisar el enlace en la ubicación prevista permite comprobar la cobertura antes de fijar el módulo.

Una entrada externa supervisa el tamper

La entrada NA/NC recibe un contacto externo de manipulación para incorporarlo a la supervisión de la alarma. Puede detectar, por ejemplo, la apertura de una envolvente o de un equipo asociado, siempre que el contacto y la configuración del sistema sean compatibles.

El botón y el indicador luminoso permiten realizar operaciones de emparejamiento y pruebas. Si falla una actualización en la nube, el sistema dispone de restauración automática.

El montaje queda limitado a interiores

El módulo está especificado para interiores, entre -10 °C y +55 °C y con una humedad relativa de funcionamiento del 10-90 %. No lo instales en una zona expuesta a lluvia, polvo o condiciones exteriores.

La carcasa mide 39 × 33 × 19 mm y se monta en pared. Comprueba el espacio disponible para el módulo, el cableado y el acceso de mantenimiento. Las protecciones contra sobretensión y sobrecalentamiento no amplían los límites de 36 VCC y 5 A de la salida.

Tabla de especificaciones

Dahua DHI-ARM7011-W2(868) es un relé inalámbrico de contacto seco con entrada de tamper y radio de 868 MHz. El alcance máximo corresponde a espacios abiertos.

Marca Dahua
Modelo DHI-ARM7011-W2(868)
Tipo de producto Relé inalámbrico para alarmas
Funcionamiento Contacto seco para control remoto de circuitos de 0-36 VCC
Referencia de proveedor 1.0.01.19.10685-0007
Entrada de alarma 1 entrada para tamper, NA/NC
Salida de relé 1, NA/NC; 0-36 VCC; máximo 5 A
Alimentación del módulo 7-24 VCC
Frecuencia portadora 868,0-868,6 MHz
Mecanismo de comunicación Bidireccional
Distancia de comunicación Hasta 1.200 m en espacios abiertos
Potencia de transmisión Límite de 25 mW para la variante DHI-ARM7011-W2(868)
Cifrado AES128
Salto de frecuencia Sí
Detección de interferencias Sí
Consulta de intensidad de señal Disponible desde el hub
Protección contra sobretensión Sí
Protección contra sobrecalentamiento Sí
Detección de tensión Sí
Indicador luminoso 1, para distintos estados de emparejamiento y comunicación
Botón 1
Actualización remota Actualización en la nube
Recuperación de actualización Restauración automática si falla la actualización en la nube
Modo de prueba Sí
Temperatura de funcionamiento -10 °C a +55 °C, uso interior
Humedad de funcionamiento 10-90 % HR
Temperatura de almacenamiento -10 °C a +55 °C
Humedad de almacenamiento 10-90 % HR
Dimensiones del producto 39 × 33 × 19 mm
Dimensiones del embalaje 95 × 59,5 × 30,5 mm
Peso neto 45 g
Peso bruto 60 g
Instalación Montaje en pared, en interior
Material de la carcasa PC + ABS
Certificaciones CE

Detalles del producto

Es para mí

Sí, si…

  • La carga funciona en corriente continua y respeta los límites de 36 VCC y 5 A.
  • El hub Dahua de la instalación admite el relé inalámbrico de 868 MHz.
  • Una salida NA/NC basta para accionar el equipo, que dispone de alimentación propia.
  • El montaje es interior y la señal del hub llega al punto de instalación.

Mejor otro, si…

  • El aparato funciona a 230 VCA o con tensión de red; utiliza un relé homologado para esa carga.
  • La carga supera 36 VCC o 5 A; selecciona una salida con capacidad nominal suficiente.
  • Los obstáculos impiden que llegue la señal del hub; una solución cableada evita depender de la cobertura de radio.
  • Necesitas maniobrar varias líneas de forma independiente; elige un módulo multicanal.

Cómo usar

Cómo usarlo

  1. Confirma que el hub Dahua admite este relé y la variante de radio de 868 MHz.
  2. Empareja el módulo con el hub y consulta la intensidad de señal desde la ubicación de montaje prevista.
  3. Con el circuito aislado, conecta una fuente de 7-24 VCC al módulo y comprueba que la carga respeta el máximo de 36 VCC y 5 A.
  4. Prueba la conmutación y, si se utiliza, el contacto tamper; después fija el relé en una ubicación interior adecuada.

Razones para comprar

El contacto seco conmuta una carga con fuente propia

La salida abre o cierra el circuito sin suministrarle energía; el equipo conectado conserva su alimentación independiente.

La radio bidireccional evita llevar el mando por cable

El relé recibe órdenes desde un hub compatible sin una línea de control física hasta el punto de actuación, dentro de la cobertura disponible.

AES128 y salto de frecuencia forman parte del enlace

La comunicación inalámbrica combina cifrado y cambio de frecuencia con un sistema de alarma compatible.

La entrada de tamper es independiente de la salida

Un contacto externo de manipulación puede sumarse a la supervisión de la alarma sin ocupar la salida de relé.

Las protecciones mantienen intactos los límites de salida

La protección contra sobretensión y sobrecalentamiento no sustituye el dimensionado de la carga, limitado a 36 VCC y 5 A.

La actualización en nube contempla recuperación automática

Si falla una actualización remota, el sistema dispone de restauración automática.

Preguntas frecuentes (FAQ)

La salida no sirve para conmutar una carga de 230 VCA: está especificada para 0-36 VCC y un máximo de 5 A. Una carga de red necesita un relé homologado para esa tensión y corriente.

El contacto seco abre o cierra el circuito, pero no suministra energía al equipo conectado. La carga necesita su propia fuente; el módulo requiere, por separado, alimentación de 7-24 VCC.

Debe ser un hub Dahua que admita este relé y su banda de 868 MHz. Que el equipo sea un hub de alarma Dahua no confirma por sí solo la compatibilidad con el accesorio.

Los 1.200 m corresponden a espacios abiertos, no a una distancia interior garantizada. Paredes, forjados y posición del hub pueden reducir la cobertura; consulta la señal desde el punto de montaje antes de fijar el relé.

La entrada recibe un contacto externo de manipulación para que el sistema de alarma lo supervise. El contacto debe ser compatible con la configuración NA/NC y con la instalación asociada.

El módulo está especificado para uso interior y montaje en pared, con funcionamiento entre -10 °C y +55 °C y una humedad relativa del 10-90 %. Para exterior se necesita un dispositivo con protección ambiental adecuada.

Información extra

Marca: DAHUA

Publicado:
03/10/2026
Última actualización:
03/10/2026
Revisado por:
Héctor Rubio Pita (Experto en tecnología e Inteligencia Artificial)

Dahua DHI-ARM7011-W2(868) combina una maniobra de contacto seco con comunicación inalámbrica y una entrada independiente para un contacto tamper. El hub compatible controla una única salida sin una línea de mando hasta el relé.

La carga debe ser de corriente continua y respetar los límites eléctricos de salida; el módulo necesita su propia alimentación. La tensión de red, varias maniobras independientes o un emplazamiento exterior quedan fuera de su uso especificado.
