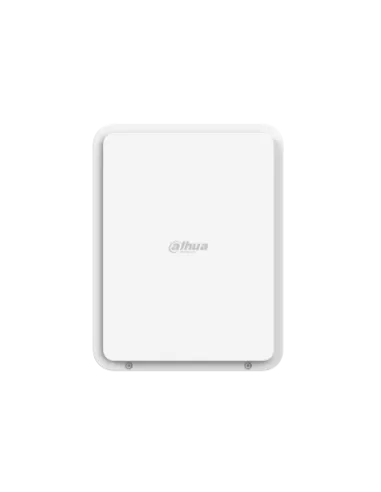

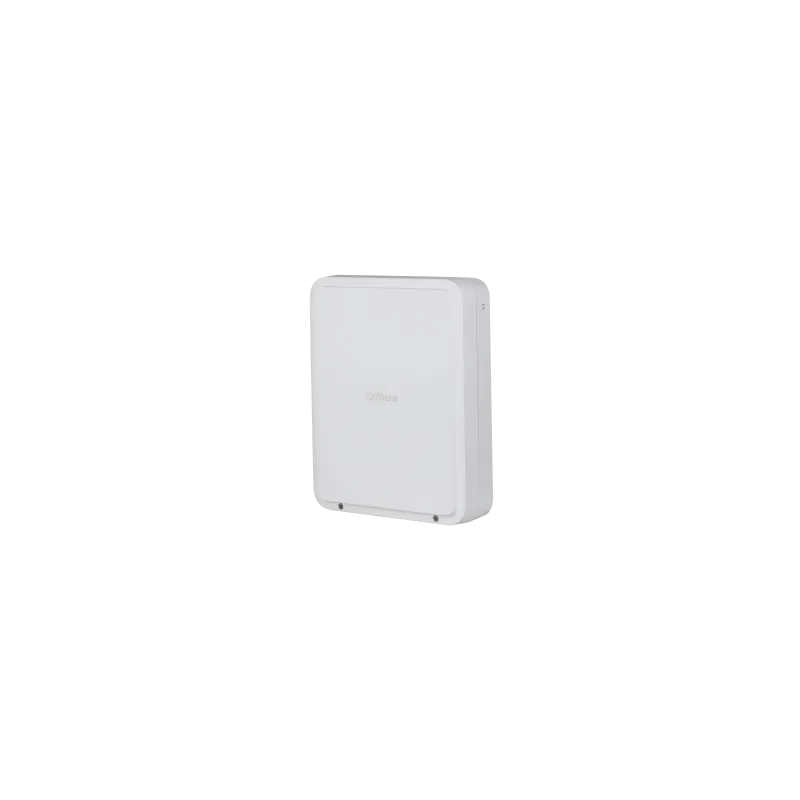

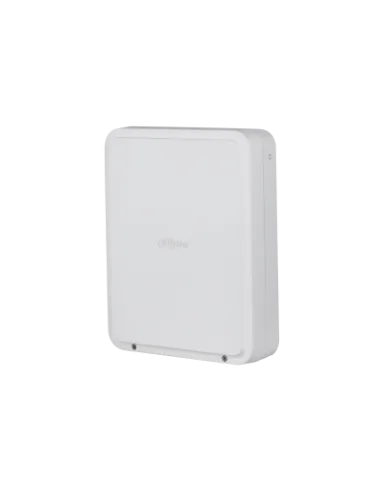

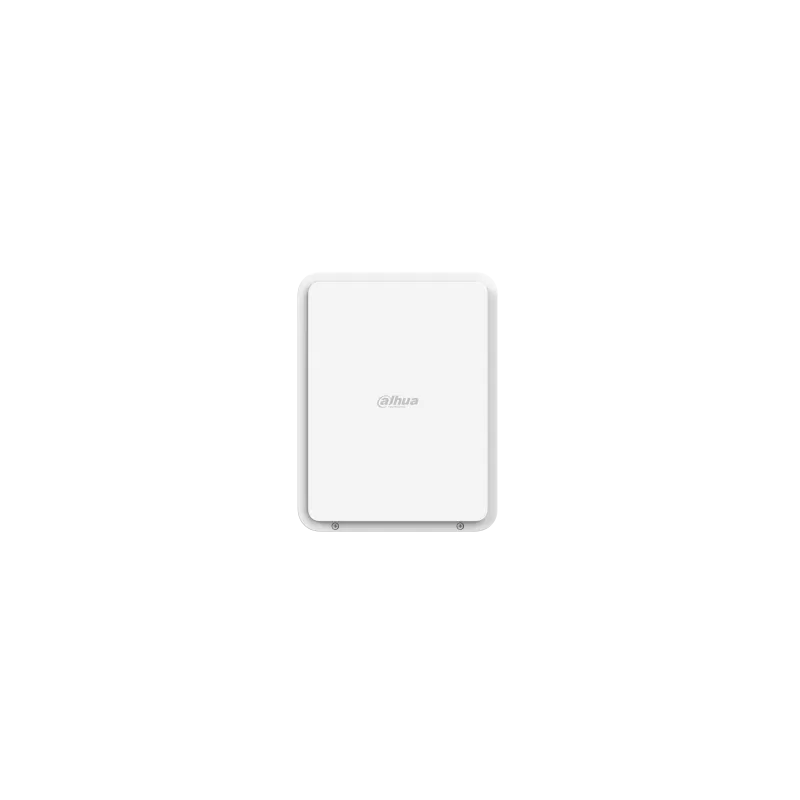

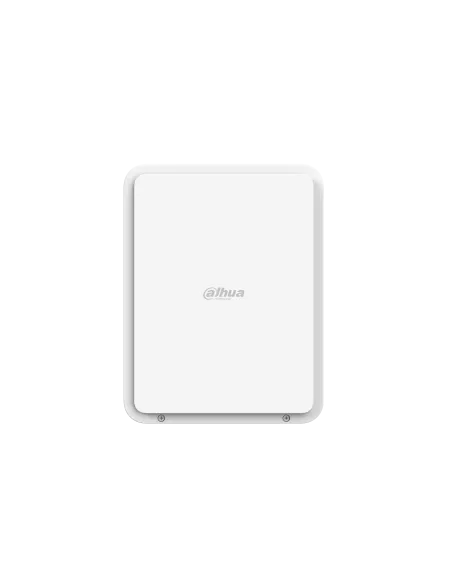

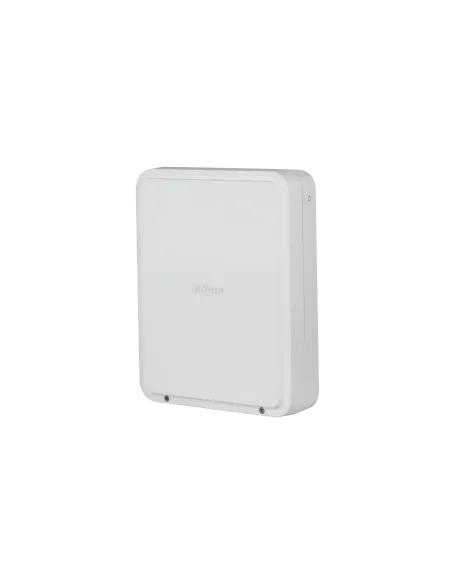

Dahua DHI-ARM9A4-P-W2(868) Transmisor Inalámbrico multi-IO

• Integra detectores cableados con un hub de alarma compatible.
• Admite detección de impulsos en seis canales y supervisión EOL en los dieciséis.
• Comunica por radio bidireccional de 868 MHz o por Ethernet.
• Acepta CA, PoE 802.3at y batería de respaldo compatible no incluida.

• Adecuado para modernizar instalaciones que conservan sensores cableados.
• Útil cuando se necesitan entradas locales y salidas de relé en el mismo módulo.
• Puede conectarse por red si el recorrido de radio no conviene a la instalación.
• Debe instalarse en interior y respetando la protección IP30 y los límites eléctricos.

El transmisor incorpora detectores cableados a un hub de alarma

Dahua DHI-ARM9A4-P-W2(868) sirve de puente entre detectores cableados, sirenas y un hub de alarma compatible. La conexión con el hub puede realizarse por radio o por red, mientras las entradas y salidas locales mantienen cableados los dispositivos de campo.

Esta distribución puede ayudar cuando una instalación conserva sensores cableados, pero necesita integrarlos en un sistema de alarma Dahua compatible. El transmisor comunica los eventos de las entradas al hub; la integración y las acciones asociadas dependen de la configuración del sistema.

Dieciséis entradas permiten reutilizar varios detectores cableados

Las 16 entradas admiten supervisión 0EOL, EOL, 2EOL y 3EOL. Los canales 1 a 6 también admiten detección de impulsos, una función que puede ser relevante al conectar dispositivos con señales pulsadas. El instalador debe ajustar el cableado y la supervisión a cada detector y a la configuración del hub.

Cuatro relés conectan salidas dentro de un límite definido

Las cuatro salidas locales de relé están especificadas para un máximo de 30 V CC y 3 A. Ese límite ayuda a decidir si una sirena u otro circuito puede conectarse directamente; para una carga que lo supere, hace falta una interfaz adecuada. La especificación citada es en corriente continua y no debe interpretarse como autorización para conmutar cualquier carga o tensión.

Radio y Ethernet ofrecen dos rutas de comunicación

El enlace inalámbrico bidireccional opera a 868 MHz, con salto de frecuencia y cifrado AES128. Dahua declara un alcance de hasta 1.600 m en espacio abierto; no equivale a una distancia garantizada dentro de un edificio, donde paredes, estructuras y otras condiciones pueden modificar la cobertura.

La alternativa Ethernet utiliza un puerto RJ-45 10/100 Mbps. En una instalación con cableado de red disponible, esta conexión evita depender del recorrido de radio entre el transmisor y el hub. La compatibilidad del hub con el modo de comunicación escogido debe confirmarse dentro del diseño del sistema.

PoE, corriente alterna o batería condicionan el montaje

El equipo admite alimentación de 100-240 V CA o PoE conforme a 802.3at. También admite una batería de plomo de 12 V y 7 Ah, no incluida, para respaldo; la autonomía declarada es de hasta 30 horas en espera estática con una batería de 7 Ah. Las cargas conectadas y las condiciones de funcionamiento afectan al consumo, por lo que esa cifra no representa una duración garantizada en toda instalación.

Dispone además de dos salidas auxiliares de 14,5 V. La corriente total indicada cambia con la alimentación: 1 A con PoE y 2 A sin PoE. Este dato debe considerarse al alimentar detectores o accesorios desde el transmisor, especialmente si se conectan varios dispositivos.

El montaje interior y la compatibilidad delimitan dónde instalarlo

El fabricante especifica instalación interior y protección IP30, por lo que el equipo no se debe tratar como un módulo para exposición directa a lluvia o polvo. El montaje es mural y la carcasa mide 304 × 235 × 90,8 mm; conviene reservar espacio para la caja, el cableado y el acceso de mantenimiento.

La integración tiene sentido en instalaciones que necesitan conservar entradas cableadas y añadirlas a un sistema de alarma compatible. Para una ampliación exclusivamente inalámbrica o para una ubicación exterior, se necesita un dispositivo cuya función y protección correspondan a esos requisitos.

Cómo preparar la integración

1. Confirma que el hub Dahua admite este transmisor y el modo de enlace previsto antes de definir el cableado.
2. Elige comunicación por radio de 868 MHz o por Ethernet según la topología y la cobertura de la instalación.
3. Prevé montaje en pared y en interior, con espacio suficiente para las dimensiones del equipo y las conexiones.
4. Asigna las entradas y configura su supervisión conforme al tipo de detector; respeta los límites de tensión y corriente de los relés y salidas auxiliares.
5. Selecciona alimentación por CA o PoE compatible. Si se requiere respaldo, considera una batería de plomo de 12 V y 7 Ah, que se adquiere por separado.
