Dahua VTO4202F-MB1 Estación Exterior Modular para Videoportero IP con 1 Botón para Series VTO4202F-X

Qué aporta el Dahua VTO4202F-MB1 en una placa modular VTO4202F

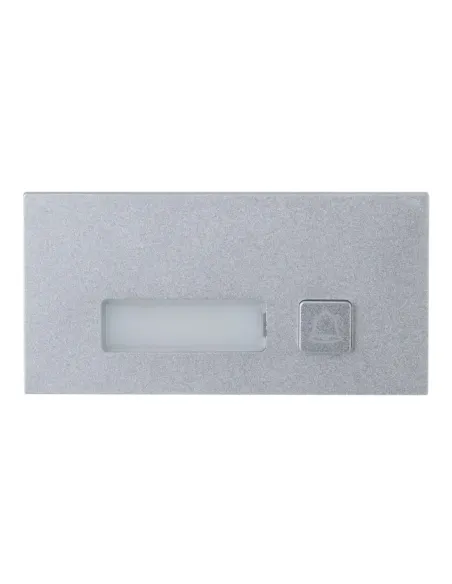

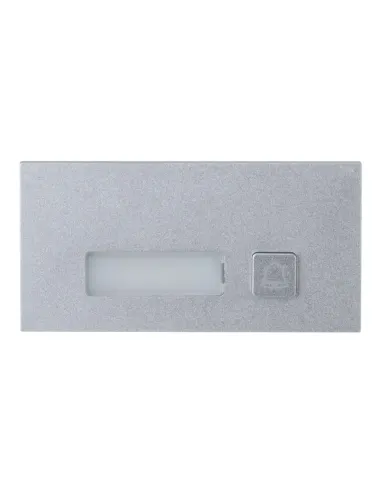

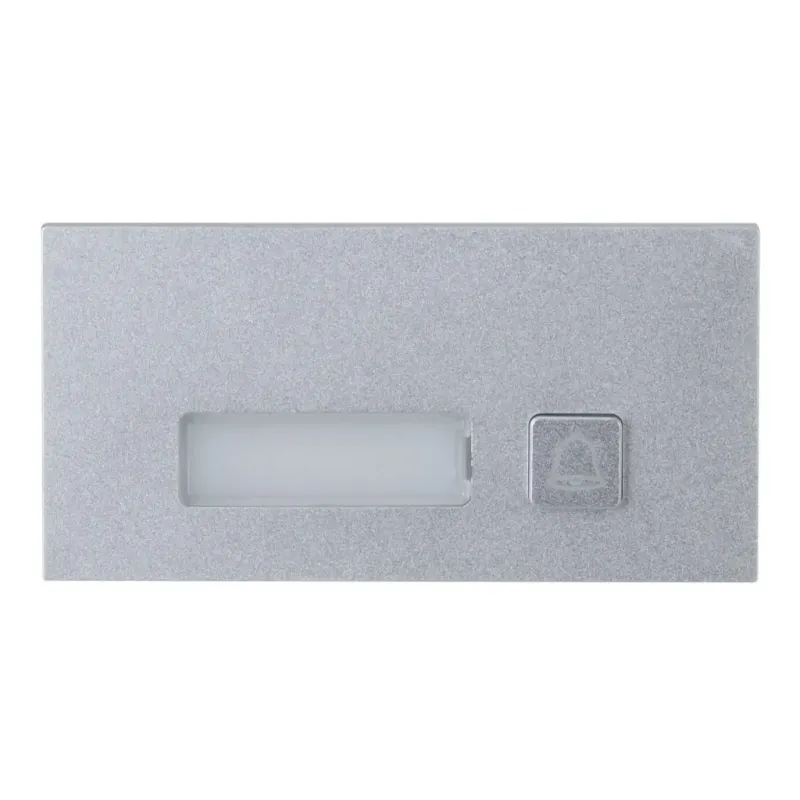

Módulo de llamada: Dahua VTO4202F-MB1, 1 botón. Módulo alámbrico con pantalla de 3", 2 MP e IK07 para placas modulares VTO4202F en exterior.

Este módulo está pensado para un escenario muy concreto: entradas donde no hace falta un panel con varios timbres. Un acceso, un destino, una llamada. En viviendas unifamiliares, despachos con recepción o pequeños portales donde todo el mundo sabe a quién está llamando, ese enfoque reduce errores y evita pulsaciones equivocadas.

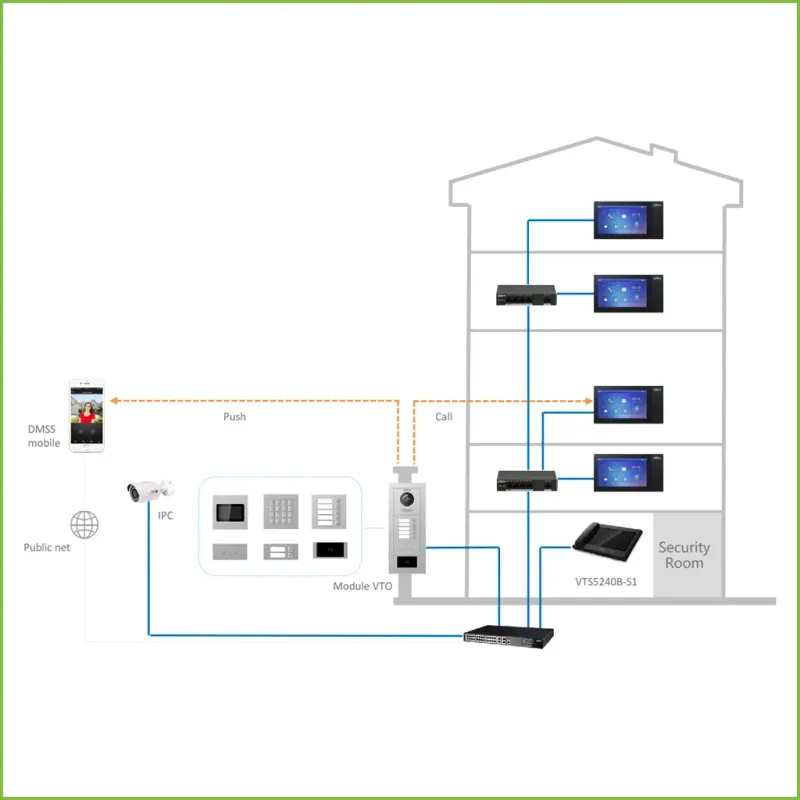

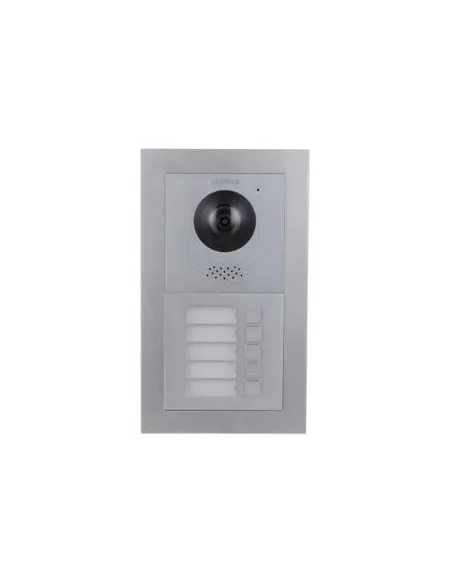

El punto importante es que hablamos de un sistema modular. No es una estación exterior completa: el VTO4202F-MB1 se integra en una configuración VTO4202F. Eso implica dos decisiones previas: elegir el resto de módulos del sistema (los que correspondan en tu caso) y definir cómo lo vas a fijar en pared, ya sea con instalación empotrada o con montaje superficial. Si tu instalación actual no es modular VTO4202F, este módulo no te va a resolver el encaje, aunque el tamaño sea perfecto.

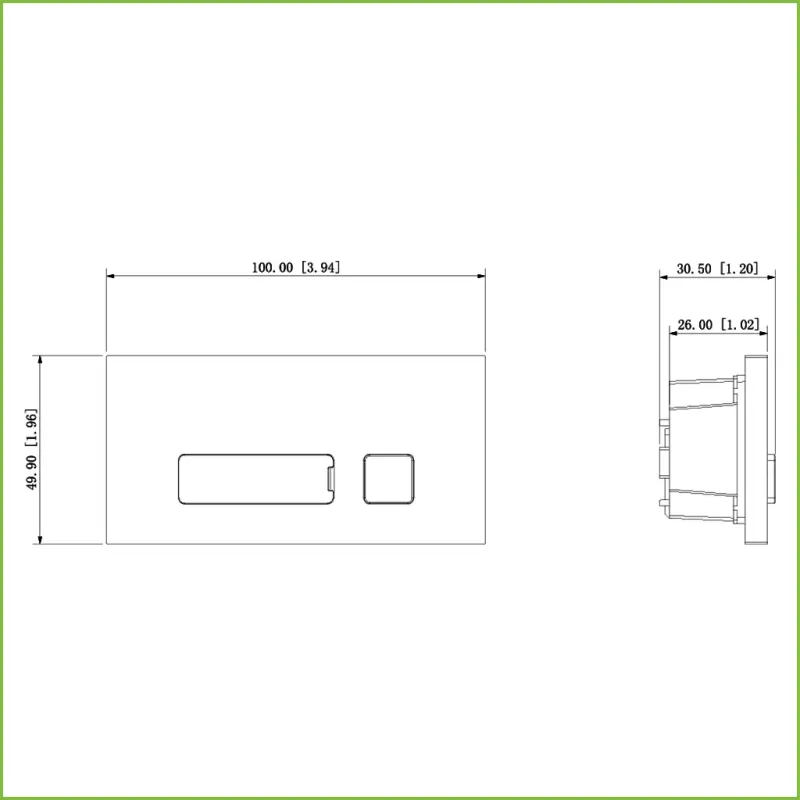

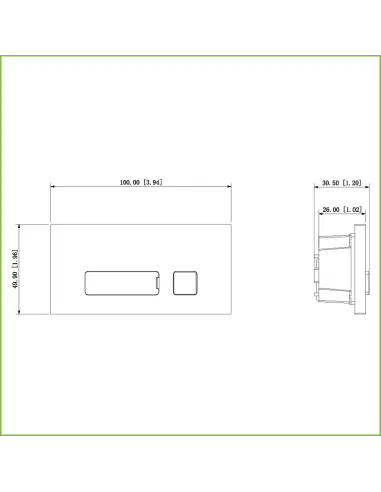

En medidas, es bastante agradecido cuando el espacio es justo. Son 100 mm de alto, 49,9 mm de ancho y 28,5 mm de profundidad. En obra nueva suele ser sencillo cuadrarlo, pero en sustituciones es donde hay más fricción: marcos estrechos, cajas viejas que no alinean, o fondos cortos que obligan a recolocar cableado. Si vas a empotrar, mide profundidad real con el cable ya dentro; si vas en superficie, asegúrate de que no te moleste el saliente en el paso.

Para exterior, el acabado en aluminio y el código IK07 son dos datos que ayudan a decidir. IK07 tiene sentido cuando el equipo está a la altura de la mano, a pie de calle o en una zona donde puede recibir golpes accidentales. Si tu entrada queda protegida, quizá no sea lo que más pese; si queda expuesta, es un filtro rápido.

También cuenta el entorno térmico. El rango de temperatura operativa es de -20 a 60 °C. Funciona bien para exteriores habituales, pero no conviene montarlo en ubicaciones donde se superen esos extremos (por ejemplo, cajas metálicas al sol directo sin ventilación). La instalación manda: un pequeño voladizo o sombra cambia mucho el comportamiento en verano.

Respecto al uso diario, el módulo incorpora pantalla de 3" y se indica 2 MP. En la práctica, esto se traduce en una identificación visual más cómoda cuando forma parte del conjunto modular. No sustituye a una planificación de ángulos ni a una buena colocación: si lo montas demasiado alto o con reflejos, la experiencia cae aunque el dato de megapíxeles sea correcto.

Al ser un equipo alámbrico, la estabilidad depende de que el cableado esté bien planteado y protegido. Si estás renovando una instalación antigua, revisa el estado del conducto y deja margen para el radio de curvatura del cable dentro de la caja. Pequeños detalles aquí evitan falsos contactos y llamadas intermitentes.

Un consejo de soporte que se repite: si vas a montar en comunidad, piensa en el uso real. Con 1 botón, todo el mundo tiene claro qué llama, pero si mañana entra un segundo despacho o se divide una vivienda, tendrás que ampliar con más módulos del sistema. Si prevés crecimiento, quizá te compense ir ya a un módulo de más botones dentro de la misma familia.

En resumen: el VTO4202F-MB1 es una pieza práctica cuando el requisito es una llamada directa en una placa modular VTO4202F, con un frontal resistente y medidas contenidas. Si el cableado y el encaje están claros, suele ser una instalación limpia y sin complicaciones posteriores.

Detalles que suelen marcar la instalación

1 botón: simple y sin margen a confusiones

Cuando el acceso es único, un botón físico es lo más intuitivo. Si hay varios destinos, el 1 botón deja de tener sentido y te empuja a otra configuración dentro de la serie.

Dimensiones pensadas para placas compactas

Los 100 mm de alto y 49,9 mm de ancho ayudan en marcos estrechos. Aun así, valida la profundidad de 28,5 mm con el cable colocado, no con la caja vacía.

Exterior: aluminio e IK07 cuando el equipo está “a mano”

Si la entrada está a pie de calle o en zona de paso, IK07 es una referencia útil. Si queda resguardado, te puede bastar con priorizar el encaje modular y el tipo de montaje.

Instalación alámbrica: estabilidad a cambio de canalización

Funciona bien cuando el cableado está previsto. Si no hay canalización o no puedes tirar cable hasta el punto, este módulo no te soluciona el problema.

Pantalla de 3" y 2 MP: útil si la colocación es correcta

La pantalla y la resolución ayudan, pero dependen mucho de dónde lo montes. Evita ángulos con reflejos y comprueba la altura para que la imagen sea aprovechable.

Temperatura: -20–60 °C, pero cuidado con el sol directo

En exterior habitual va bien. Si el módulo va en una caja cerrada al sol o en una fachada muy expuesta, busca sombra o replantea ubicación.

Cómo instalar y dejar listo el Dahua VTO4202F-MB1

1. Confirma que tu proyecto es una estación exterior modular VTO4202F y que este módulo de 1 botón es el que corresponde a tu configuración.
2. Elige el tipo de montaje (instalación empotrada o montaje superficial) antes de abrir huecos: cambia la caja, la profundidad útil y el acabado final.
3. Mide y marca el hueco con las dimensiones del módulo (100 mm de alto, 49,9 mm de ancho y 28,5 mm de profundidad). Si reutilizas caja existente, comprueba también el fondo con el cable ya pasado.
4. Verifica el recorrido del cableado y su estado. Si el conducto está lleno o hay curvas cerradas, deja margen para trabajar dentro de la caja sin forzar conectores.
5. Presenta el módulo en su bastidor/placa modular y revisa que el frontal queda alineado y sin torsiones. En exterior, cualquier holgura se nota más con el tiempo.
6. Realiza la conexión alámbrica de la instalación y ordena el cable dentro de la caja evitando pellizcos. No cierres hasta comprobar que el botón actúa con un recorrido limpio.
7. Haz una prueba de llamada y confirma que el audio funciona: tiene altavoz y altavoces incorporados, así que debes oír respuesta/tono de forma clara si el resto del sistema está bien configurado.
8. Comprueba la visualización en la pantalla de 3" y revisa el encuadre. Si hay reflejos o la altura es incómoda, ajusta la posición ahora, antes del cierre definitivo.
9. En exterior, revisa el emplazamiento por temperatura: si le da el sol directo, busca una pequeña protección o cambia el punto de montaje para no acercarte al límite de 60 °C.
