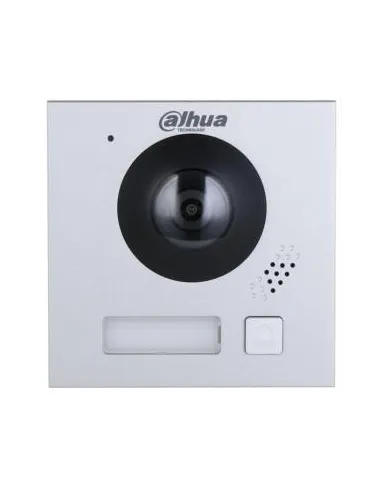

Dahua VTO4202F-P1 Módulo Principal de Videoportero IP modular 2 hilos y 1 Botón

Placa de calle IP a 2 hilos: Dahua VTO4202F-P1 en uso real

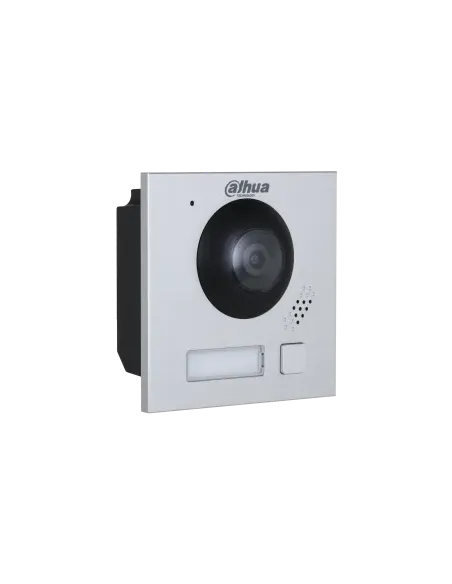

Módulo videoportero Dahua VTO4202F-P1 2 hilos IP. Para portal y comunidad: cámara 2 MP, 1 botón y alimentación PoE/48 VDC. Decide rápido.

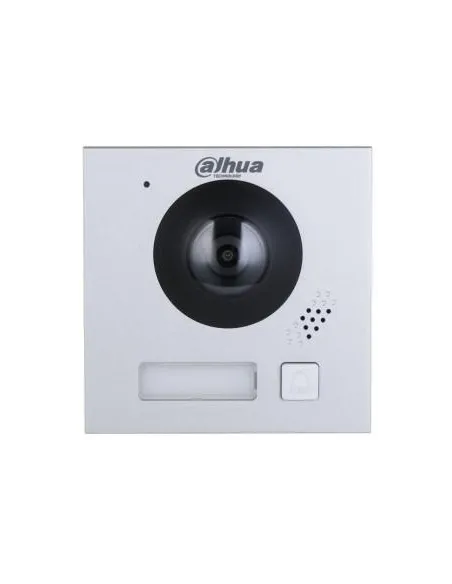

Este VTO4202F-P1 es el módulo que hace de “cara” del sistema: cámara, audio y llamada. Funciona en Digital 2-wire para aprovechar cableado existente, y también dispone de puerto RJ-45 10/100 Mbps si tu instalación ya es IP por red. Ese doble camino es lo que más valor tiene en reformas: puedes migrar a IP sin convertir la obra en un festival de rozas.

La parte de vídeo va con cámara 2 MP (sensor 1/2.9" CMOS) y un campo de visión muy abierto (H: 168,6°, V: 87,1°, D: 176,7°). En portales estrechos o en entradas donde el visitante se queda literalmente encima de la placa, un gran angular de este tipo ayuda más que subir resolución: te salva el encuadre. Además incorpora WDR de 120 dB, útil cuando el fondo está muy iluminado y el rostro queda en sombra.

En la red, la compresión H.265/H.264 te permite ajustar el equilibrio entre calidad y ancho de banda. Es un detalle práctico si vas a llevar el tráfico por una red compartida o si tienes que dejar margen para otros equipos IP. Y en audio hay audio bidireccional con altavoz integrado, con supresión de eco y reducción digital de ruido; en un portal con reverberación se nota más de lo que parece en papel.

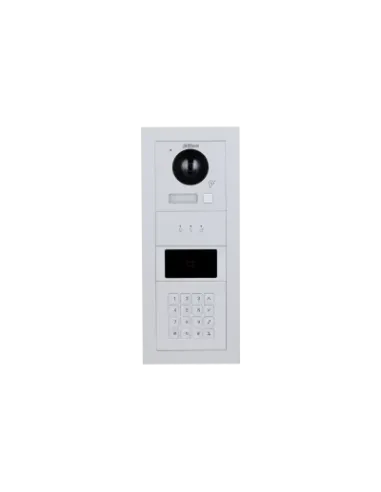

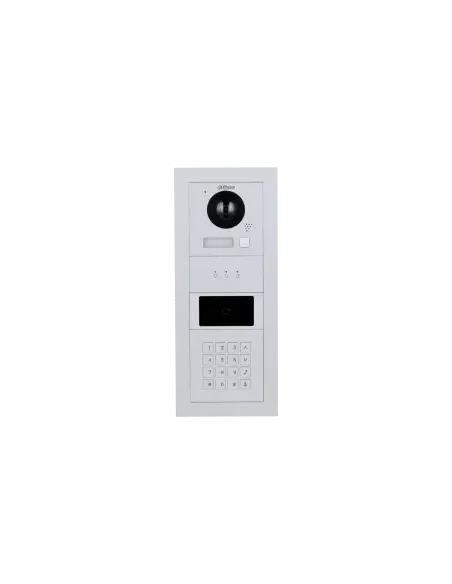

Un punto que suele evitar sustos: este módulo tiene 1 botón mecánico. No es un defecto, es su planteamiento. Si necesitas un acceso con llamada única, perfecto. Si el portal requiere varios timbres, lo habitual es complementar con módulos de la serie VTO4202F para botones/direcciones, pero eso ya es decisión de diseño del sistema modular (y de cómo lo va a usar la gente).

En alimentación tienes tres caminos, y aquí conviene ser literal: PoE (802.3af/at), 48 VDC, 1 A o alimentación mediante switch Dahua 2-wire (con distancia máxima de alimentación indicada de 50 m). Si tu instalación es por 2 hilos, no lo compres pensando que “cualquier” fuente te va a cuadrar: planifica el switch/inyector correcto y la distancia real. Si vas por RJ-45, PoE suele simplificar mucho el montaje.

Para exterior, el cuerpo está orientado a aguantar: IP65 e IK07, con carcasa de aluminio y uso definido para Outdoor. Esto importa en comunidades: golpes, llaves, limpieza, lluvia… se traduce en menos averías raras y menos visitas de mantenimiento por cosas tontas.

Y si tu proyecto es algo más que “timbre con cámara”, este módulo viene con conexiones pensadas para control de accesos. Tienes control de cerradura, detección de estado de puerta, botón de salida, salida de alarma y RS-485. En la práctica, eso permite una instalación más limpia cuando hay que integrar un abrepuertas, un contacto magnético o una lógica de apertura más seria.

También admite MicroSD hasta 256 GB. Es útil si quieres dejar almacenamiento local para ciertos eventos (por ejemplo, registro de actividad) o si necesitas un respaldo cuando la red no está fina. Ojo con el matiz del propio producto: la función de dejar vídeos se contempla cuando hay tarjeta SD insertada en el monitor interior o en la estación; si tu diseño depende de grabación, define dónde va la tarjeta y quién la gestiona.

En interoperabilidad, soporta CGI y ONVIF, y trabaja con protocolos como SIP, RTSP y P2P. Esto no significa que todo sea universal: funciona cuando tu monitor/servidor y tu arquitectura están alineados con esos protocolos. Si vas a mezclar plataformas, revisa desde el principio si tu sistema habla ONVIF/RTSP como esperas y qué parte del flujo va por SIP.

Antes de instalarlo:

2 hilos o RJ-45: elige el camino y no lo mezcles a medias

Si vas a reutilizar cableado, quédate en Digital 2-wire con el switch 2-wire correspondiente. Si tienes red estructurada, usa RJ-45 10/100 Mbps. Mezclar topologías sin un esquema claro suele acabar en averías intermitentes y visitas de soporte.

Alimentación: PoE es fácil; 48 VDC también, pero hay que planificar

Con PoE 802.3af/at reduces fuentes y empalmes. Si vas por 48 VDC o por switch Dahua 2-wire, respeta la distancia máxima de alimentación indicada (50 m) y deja margen para caídas de tensión reales en instalaciones antiguas.

1 botón mecánico: perfecto para un único destino

Para un acceso con un destino claro, un botón mecánico es más simple para el usuario y para la instalación. Si el portal necesita llamadas múltiples, define qué módulos adicionales vas a usar y cómo quedará el frontal modular.

Gran angular y WDR: pensado para portales complicados

El H: 168,6° ayuda a encuadrar cerca, y el WDR 120 dB ayuda cuando hay contraluces duros (puertas de cristal, sol directo, etc.). Aun así, la altura y la orientación del módulo siguen siendo la mitad del resultado.

Control de puerta: úsalo bien o déjalo preparado

Si vas a integrar abrepuertas, contacto de puerta o botón de salida, aquí tienes control de cerradura, estado de puerta y RS-485. Si no lo necesitas hoy, al menos deja la instalación ordenada para no tener que desmontar la placa en un futuro.

Cómo instalar y dejar fino el Dahua VTO4202F-P1

1. Define la topología: decide si vas a usar Digital 2-wire (2 hilos) o RJ-45 10/100 Mbps. No es un detalle; condiciona cableado, alimentación y pruebas.
2. Comprueba la alimentación antes de fijar nada: el módulo admite PoE (802.3af/at) o 48 VDC, 1 A. Si usas switch Dahua 2-wire, respeta la distancia máxima de alimentación indicada de 50 m.
3. Elige el tipo de montaje: puedes instalar en empotrado (Flush Mount) o en superficie (Surface Mount). En exterior, deja una entrada de cable protegida y evita tensar el conector.
4. Coloca el módulo con criterio: el gran angular (H: 168,6°) ayuda, pero si lo montas demasiado alto o ladeado, tendrás caras cortadas. Presenta el módulo y comprueba el encuadre antes de atornillar definitivo.
5. Conecta red/2 hilos y valida enlace: si vas por RJ-45, verifica negociación a 10/100 Mbps. Si vas por 2 hilos, valida estabilidad de comunicación con el equipo 2-wire del sistema.
6. Configura por web lo básico: acceso, red y parámetros de vídeo. Ajusta el uso de H.265/H.264 según tu red (calidad vs ancho de banda) y revisa el comportamiento con contraluces apoyándote en el WDR 120 dB.
7. Revisa el audio en el portal: prueba conversación real con ruido de calle. El equipo tiene supresión de eco y reducción digital de ruido, pero la colocación y el entorno mandan.
8. Define el control de puerta: si vas a usar abrepuertas, conecta y prueba control de cerradura, estado de puerta y botón de salida. Si hay integración, revisa RS-485 y salida de alarma.
9. Si vas a usar almacenamiento local, inserta y prueba MicroSD hasta 256 GB en el punto del sistema que corresponda (monitor interior o estación). Haz una prueba de evento y confirma que queda registro.

Marca: Dahua

Publicado:

31/01/2026

Última actualización:

31/01/2026

Revisado por:

Héctor Rubio Pita (Experto en Hardware e Inteligencia Artificial)
