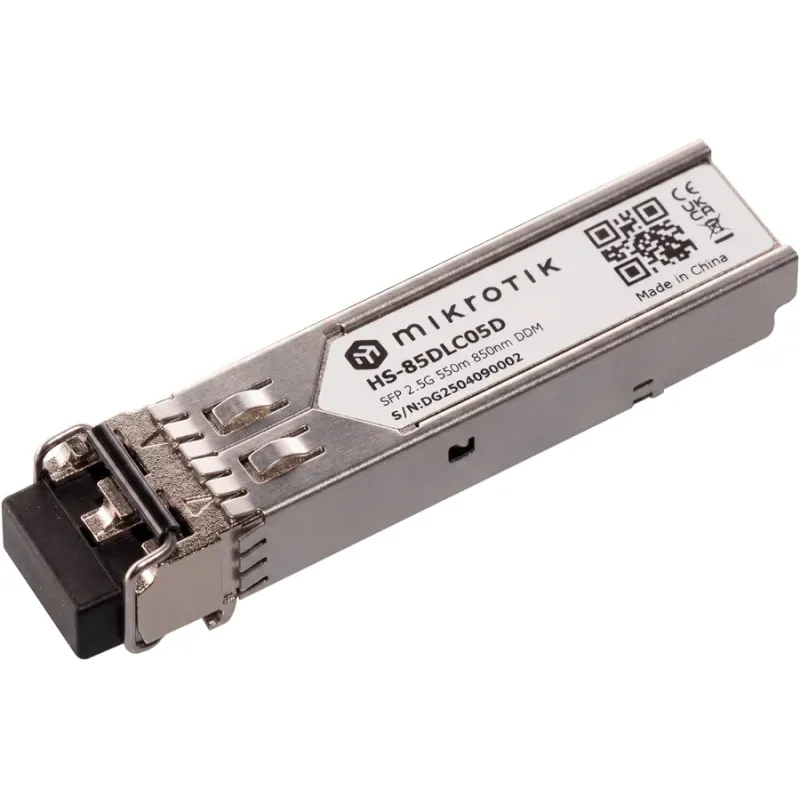

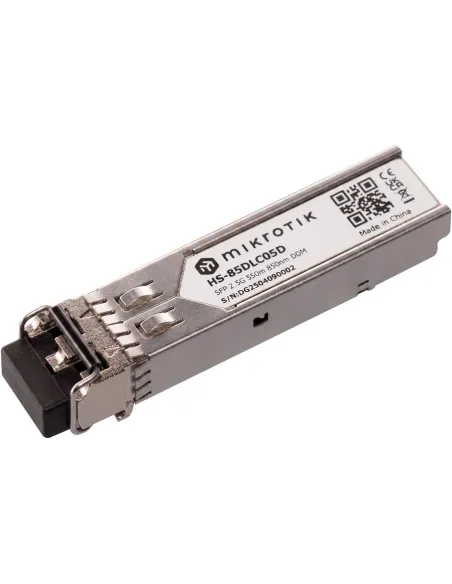

MikroTik HS-85DLC05D módulo óptico SFP mm 550m 125G 850Nm

• Actualización de capacidad: 2.5G sobre fibra multimodo cuando los dos equipos admiten esa velocidad.
• Recorridos amplios: hasta 550 m con longitud de onda de 850 nm en un tendido compatible.
• Mantenimiento con datos: DDM para observar potencia óptica, tensión, temperatura y corriente del láser.
• Conexión dúplex: LC con transmisión y recepción separadas.
• Integración de red: formato SFP y diseño de grado industrial.

• Para unir conmutadores, routers, servidores o almacenamiento en red entre armarios mediante fibra multimodo.
• Para integradores que necesitan 2.5G y pueden confirmar la compatibilidad de las interfaces SFP de ambos extremos.
• Para administradores que necesitan consultar DDM al investigar pérdidas ópticas o condiciones anómalas del enlace.
• Para instalaciones empresariales, industriales o de ISP que ya disponen de un tendido multimodo LC dúplex.

Fibra multimodo 2.5G para enlaces internos de red

El HS-85DLC05D es un transceptor óptico en formato SFP para enlaces de fibra multimodo a 1G o 2.5G. Está pensado para conectar equipos de red cuando ya existe un tendido óptico y el cobre no resulta adecuado por distancia, canalización o distribución entre armarios.

El modo de 2.5G aporta más capacidad que Gigabit para tráfico simultáneo entre conmutadores, servidores, almacenamiento en red o puntos de acceso. Para utilizarlo a esa velocidad, los equipos conectados deben admitir 2.5G; una interfaz limitada a 1G mantendrá el enlace en Gigabit.

La transmisión trabaja a 850 nm sobre fibra multimodo y alcanza hasta 550 m. Esa cifra es el límite de referencia del módulo: la atenuación de la fibra, los paneles, los latiguillos, los empalmes y los conectores determinan el margen real del recorrido.

El conector LC dúplex utiliza rutas separadas para transmitir y recibir. La fibra Tx de un extremo debe llegar a Rx del otro; si el equipo detecta la óptica pero el enlace no se establece, revisar o invertir la polaridad suele ser uno de los primeros pasos.

El DDM integrado permite consultar potencia óptica, tensión, temperatura y corriente de polarización del láser desde un equipo anfitrión compatible. Estos datos ayudan a localizar pérdidas, conectores problemáticos, degradación de la fibra o condiciones térmicas anómalas antes de sustituir componentes.

La potencia óptica de salida está especificada entre -9 y -3 dBm, mientras que la sensibilidad del receptor es de -18 dBm en OMA. Estas cifras sirven para valorar el presupuesto óptico del enlace, pero no sustituyen la medición del tendido instalado.

La sensibilidad OMA se mide con un patrón de prueba PRBS 27-1 a 2.5 Gbps y una tasa BER de hasta 1 × 10^-10. La ficha también indica que la potencia óptica se lanza sobre SMF de 9/125 µm como condición de ensayo; ese dato no cambia el uso previsto del módulo sobre fibra multimodo.

La señalización LOS utiliza una salida de colector abierto. En funcionamiento normal la lógica es 0 y, ante pérdida de señal, pasa a 1; la placa anfitriona debe proporcionar una resistencia de polarización entre 4,7 k? y 10 k? cuando su diseño lo requiera.

MikroTik identifica el producto como un módulo de grado industrial y declara un MTBF aproximado de 100.000 horas a 25 °C. La fiabilidad del enlace completo también depende de la ventilación, la alimentación y las condiciones de funcionamiento del equipo donde se instale.

Frente a un enlace de cobre 2.5GbE, esta óptica resulta especialmente útil cuando la fibra multimodo ya está instalada entre armarios o plantas. Si los equipos están próximos y no existe cableado óptico, el cobre puede requerir menos elementos. Para una red 10G, el formato adecuado es SFP+ con un puerto anfitrión compatible.

Antes de instalarlo, comprueba el formato de la jaula, la velocidad admitida por cada equipo, el tipo de fibra y el conector disponible. La compatibilidad física de una jaula SFP no garantiza por sí sola que el puerto admita 2.5G ni que el enlace funcione sobre fibra monomodo.

Cómo usarlo

1. Confirma que los dos equipos disponen de una interfaz SFP compatible y que admiten 1G o 2.5G según la velocidad prevista.
2. Identifica un tendido de fibra multimodo terminado con conectores LC dúplex y comprueba que las dos rutas ópticas estén disponibles.
3. Revisa la atenuación prevista del recorrido, incluidos paneles, latiguillos, conectores y empalmes, para conservar margen frente a la potencia y sensibilidad especificadas.
4. Inserta el transceptor en la jaula SFP siguiendo el procedimiento de instalación del conmutador, router u otro equipo de red.
5. Conecta las fibras respetando la polaridad: Tx de un extremo debe llegar a Rx del otro.
6. Comprueba la velocidad negociada y consulta los valores DDM disponibles para observar potencia óptica, tensión, temperatura y corriente del láser.

Marca: MikroTik

Publicado:

26/08/2026

Última actualización:

26/08/2026

Revisado por:

Equipo técnico de Hardware Online
