Gigabyte B860 DS3H Intel B860 LGA1851 DDR5 ATX WiFi 6E PCIe 5.0 256GB 2.5GbE M.2 RAID
AMD Socket AM5
Impuestos incluidos
Esta placa base, la placa base Gigabyte B860 DS3H , articula una plataforma ATX para Intel Core Ultra, DDR5 y dos SSD M.2 con red 2.5GbE cableada.
Ventajas clave
- Memoria con más opciones de compatibilidad: admite módulos ECC sin búfer en modo no ECC y no ECC 1Rx8, 2Rx8 y 1Rx16, sin confundirlos con ECC registrado.
- Archivo local con redundancia: las cuatro conexiones SATA y RAID 0, 1, 5 y 10 permiten organizar discos secundarios según la prioridad, manteniendo una copia independiente.
- Conexiones para cada periférico: USB Type-C Gen 2x2, USB Type-A Gen 2 y USB 2.0 reservan cada enlace para unidades rápidas o accesorios básicos.
- Vídeo sin gráfica cuando procede: HDMI y DisplayPort pueden alimentar una pantalla si el procesador instalado incorpora gráficos integrados compatibles.
- Refrigeración supervisable: Smart Fan 6, sus cabeceras PWM/DC y la monitorización de temperaturas permiten ajustar el comportamiento térmico del montaje.
¿Para quién es ideal este producto?
- Compilación y virtualización: los cuatro bancos DDR5 y la capacidad máxima de 256 GB dejan margen para trabajar con varios entornos abiertos.
- Biblioteca local mixta: las ranuras M.2 y los conectores SATA permiten separar unidades de trabajo, archivo y copias dentro de la misma torre.
- Puesto multimedia: las salidas HDMI, DisplayPort, audio multicanal y USB cubren un equipo con pantalla, almacenamiento externo y periféricos variados.
- Red local con NAS: el enlace Realtek puede aprovechar un switch multigigabit, mientras la negociación a 1 Gb/s mantiene operativa una infraestructura más lenta.
- Torre con intervenciones frecuentes: Q-Flash Plus, EZ-Latch, Clear CMOS y los LED de diagnóstico facilitan actualizar, sustituir y localizar componentes.
Claves para decidir
La placa base Gigabyte B860 DS3H combina plataforma ATX, Core Ultra y DDR5 con dos rutas NVMe, expansión PCIe y red cableada para equipos de trabajo ampliables.
- El socket LGA1851 y el chipset Intel B860 fijan la compatibilidad con Intel Core Ultra de segunda generación y memoria DDR5, no con módulos DDR4.
- Cuatro ranuras DIMM, doble canal y hasta 256 GB permiten dimensionar la memoria; los 9066 MT/s quedan ligados a XMP, CPU, módulos y overclocking.
- Dos posiciones M.2 cubren un NVMe PCIe 5.0 y otro PCIe 4.0, mientras cuatro SATA conservan espacio para almacenamiento secundario.
- La expansión separa una conexión PCIe 5.0 x16 para la tarjeta principal de cuatro ranuras físicas x16 que operan a PCIe 4.0 x1.
- La LAN Realtek 2.5GbE exige una red cableada para superar Gigabit; la ausencia de Wi-Fi integrado cambia la preparación del puesto.
El formato ATX necesita una caja de 30,5 x 24,4 cm. Si el montaje exige Wi-Fi integrado, más de dos M.2 o enlaces auxiliares anchos, estas son condiciones de descarte.
Descripción de Gigabyte B860 DS3H Intel B860 LGA1851 DDR5 ATX WiFi 6E PCIe 5.0 256GB 2.5GbE M.2 RAID
La base de cálculo empieza en LGA1851
El Intel B860 y el socket LGA1851 reservan esta placa para procesadores Intel Core Ultra de segunda generación. El formato ATX de 30,5 x 24,4 cm distribuye el espacio entre tarjeta gráfica, dos unidades M.2, cuatro SATA y tarjetas auxiliares.
El VRM híbrido 8+1+2 se apoya en disipadores y en una PCB Mid-Loss de seis capas para alimentar el procesador dentro de la plataforma. La refrigeración del propio procesador sigue marcando el límite en compilación, edición, virtualización o juego prolongados.
Los cuatro bancos DDR5 trabajan en doble canal y alcanzan 256 GB, con módulos de hasta 64 GB. XMP simplifica kits compatibles; la cifra de 9066 MT/s pertenece a un ajuste de overclocking condicionado por CPU, memoria y estabilidad.
También admite módulos ECC sin búfer en modo no ECC y módulos no ECC sin búfer con organizaciones 1Rx8, 2Rx8 y 1Rx16. No equivale a una plataforma de servidor con ECC registrado, por lo que la selección debe partir del tipo de memoria disponible.
Dos rutas NVMe y cuatro conexiones SATA
La ranura principal acepta PCIe 5.0 x4/x2 y la secundaria PCIe 4.0 x4/x2; ambas soportan 25110, 22110, 2580 y 2280. Esa distribución permite reservar una unidad para sistema y aplicaciones y otra para proyectos, juegos o biblioteca.
M.2 Thermal Guard cubre la unidad NVMe y aporta disipación durante transferencias sostenidas. Su función se aprecia especialmente con escrituras largas, proyectos grandes o bibliotecas que se mueven con frecuencia.
Los cuatro SATA 6 Gb/s incorporan discos mecánicos o SSD SATA para copias y archivos, y sus RAID 0, 1, 5 y 10 permiten elegir entre rendimiento y redundancia. La matriz sigue necesitando una copia independiente.
Una ranura principal y cuatro enlaces auxiliares
La conexión principal es PCIe 5.0 x16 desde la CPU, una interfaz apta para la tarjeta gráfica o una expansión que requiera el mayor enlace disponible. Las cuatro ranuras adicionales tienen formato físico x16, pero funcionan a PCIe 4.0 x1.
Ese reparto deja las ranuras secundarias para captura, sonido, red, expansión USB y otros periféricos de menor demanda de ancho de banda. Varias GPU o tarjetas con enlaces anchos requieren otra distribución PCIe.
El tamaño ATX mantiene espacio para las conexiones y cabeceras del montaje, pero excluye cajas microATX y Mini-ITX. La compatibilidad del procesador no cambia esa exigencia física.
Red multigigabit y salidas de vídeo
El controlador Realtek 2.5GbE negocia 2,5 Gb/s, 1 Gb/s o 100 Mb/s. Un NAS, servidor doméstico o switch multigigabit puede aprovechar el enlace; con una red Gigabit, la velocidad efectiva queda limitada por esa infraestructura.

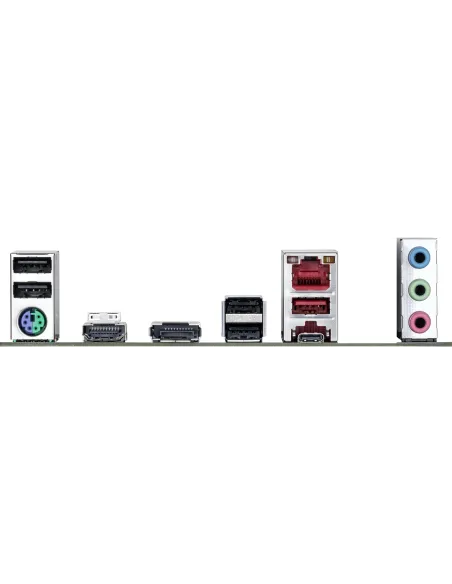

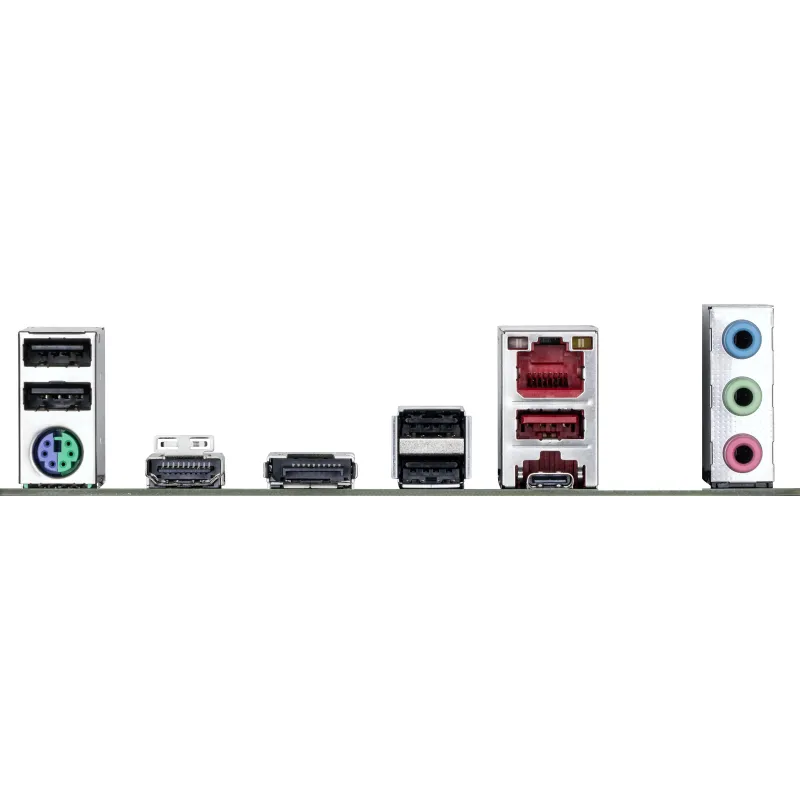

El panel posterior combina USB Type-C 3.2 Gen 2x2, USB Type-A 3.2 Gen 2 y cuatro USB 2.0. Las unidades rápidas pueden ocupar el Type-C, mientras periféricos como teclado, ratón, impresora o receptores dejan libres esos enlaces.
HDMI 2.1 y DisplayPort 2.1 alcanzan hasta 4096 x 2160 a 60 Hz y 4096 x 2304 a 60 Hz. Las salidas dependen de que el procesador instalado tenga gráficos integrados compatibles; una CPU sin ellos necesita tarjeta gráfica.
El códec Realtek de alta definición admite audio de 2, 4, 5.1 y 7.1 canales y salida S/PDIF. Las conexiones analógicas y digitales cubren un puesto de oficina, juego o edición multimedia según el equipo conectado.
Control térmico y mantenimiento del firmware
Smart Fan 6 combina control PWM/DC, puntos de temperatura y curvas personalizables para ventiladores de caja y bombas de refrigeración líquida. La parada a baja temperatura reduce el ruido del sistema en tareas ligeras; las cargas sostenidas exigen una curva más activa y un disipador adecuado.
La cabecera de CPU, la de CPU/bomba, las dos de sistema y las dos de sistema/bomba permiten distribuir la refrigeración. El montaje necesita una fuente con conector ATX de 24 pines y EPS de CPU de 8 pines.
Tres cabeceras ARGB Gen2 y una RGB convencional conectan iluminación compatible; GIGABYTE Control Center centraliza su gestión. La iluminación no sustituye el flujo de aire ni la capacidad del disipador.
Q-Flash Plus actualiza la BIOS desde una unidad USB compatible sin sistema operativo instalado. EZ-Debug, PCIe EZ-Latch, Clear CMOS y la monitorización de voltajes, temperaturas y ventiladores acortan la localización de fallos durante montaje y mantenimiento.
La distribución prioriza una torre ATX con conexión RJ-45, dos NVMe, SATA y tarjetas auxiliares. Un puesto sin cable de red, una caja compacta o una necesidad superior a dos M.2 exige resolver esa dependencia antes del montaje.
Especificaciones de Gigabyte B860 DS3H Intel B860 LGA1851 DDR5 ATX WiFi 6E PCIe 5.0 256GB 2.5GbE M.2 RAID
| Marca | GIGABYTE |
| Tipo de producto | Placa base |
| Modelo comercial | B860 DS3H |
| Chipset | Intel B860 Express |
| Socket | LGA1851 |
| Procesadores compatibles | Procesadores Intel Core Ultra de segunda generación |
| Factor de forma | ATX |
| Dimensiones | 30,5 x 24,4 cm |
| Diseño VRM | Diseño híbrido 8+1+2 fases |
| PCB | PCB de 6 capas con diseño Mid-Loss |
| Disipación VRM | Disipadores VRM |
| Ranuras de memoria | 4 x DDR5 DIMM |
| Memoria máxima | 256 GB |
| Capacidad máxima por módulo | 64 GB por DIMM |
| Arquitectura de memoria | Doble canal |
| Velocidad DDR5 máxima | 9066 MT/s mediante overclocking |
| Velocidades DDR5 compatibles | 5600, 6400, 6600, 6800, 7000, 7200, 7400, 7600, 7800, 7900, 7950, 8000, 8200, 8266, 8400, 8600, 8800 y 9066 MT/s |
| Memoria ECC | Módulos ECC sin búfer 1Rx8 y 2Rx8, funcionando en modo no ECC |
| Memoria no ECC | Módulos no ECC sin búfer 1Rx8, 2Rx8 y 1Rx16 |
| Perfiles de memoria | Compatible con módulos Extreme Memory Profile XMP |
| Ranura PCIe principal | 1 x PCI Express x16 PCIe 5.0, funcionando a x16 |
| Ranuras PCIe adicionales | 4 x PCI Express x16 PCIe 4.0, funcionando a x1 |
| Ranura M.2 principal | 1 x M.2 Socket 3, clave M, PCIe 5.0 x4/x2, formatos 25110/22110/2580/2280 |
| Ranura M.2 secundaria | 1 x M.2 Socket 3, clave M, PCIe 4.0 x4/x2, formatos 25110/22110/2580/2280 |
| Protección M.2 | M.2 Thermal Guard |
| Conectores SATA | 4 x SATA 6 Gb/s |
| RAID SATA | RAID 0, RAID 1, RAID 5 y RAID 10 |
| LAN | Realtek 2.5GbE, compatible con 2,5 Gb/s, 1 Gb/s y 100 Mb/s |
| Wi-Fi integrado | No integrado |
| Audio | Códec Realtek de alta definición, audio de 2, 4, 5.1 y 7.1 canales |
| Salida de audio digital | S/PDIF Out |
| Salida HDMI | 1 x HDMI 2.1, hasta 4096 x 2160 a 60 Hz, HDCP 2.3 |
| Salida DisplayPort | 1 x DisplayPort 2.1, hasta 4096 x 2304 a 60 Hz, HDCP 2.3 |
| USB trasero Type-C | 1 x USB Type-C 3.2 Gen 2x2 |
| USB trasero Type-A rápido | 1 x USB 3.2 Gen 2 Type-A |
| USB trasero adicional | 4 x USB 2.0/1.1 |
| Conectores internos USB | 1 x USB Type-C interno USB 3.2 Gen 1, 1 x USB 3.2 Gen 1 y 2 cabeceras USB 2.0/1.1 |
| Alimentación principal | 1 x ATX de 24 pines |
| Alimentación de CPU | 1 x ATX 12V de 8 pines con conector UD Solid Pin |
| Cabeceras de ventilación | 1 x CPU, 1 x CPU/bomba, 2 x sistema y 2 x sistema/bomba |
| Control de ventiladores | Smart Fan 6, control PWM/DC, curvas personalizables y parada de ventiladores |
| Iluminación ARGB | 3 cabeceras LED direccionables ARGB Gen2 |
| Iluminación RGB | 1 cabecera LED RGB |
| Conectores internos adicionales | Cabecera de panel frontal, audio frontal, S/PDIF, TPM, puerto serie, reset y Clear CMOS |
| TPM | Cabecera para módulo GC-TPM2.0 SPI V2 |
| BIOS | 1 x memoria flash de 256 Mbit y BIOS AMI UEFI |
| Funciones de BIOS | Q-Flash, Q-Flash Plus y Smart Backup |
| Monitorización de hardware | Voltaje, temperatura, velocidad de ventiladores, flujo de refrigeración líquida y fallo de ventilador |
| Software compatible | GIGABYTE Control Center y Norton Internet Security OEM |
| Sistemas operativos compatibles | Windows 10 de 64 bits y Windows 11 de 64 bits |
| Conector trasero PS/2 | 1 puerto PS/2 para teclado o ratón |
| Diagnóstico | Zona EZ-Debug con LED de diagnóstico |
| Extracción de tarjeta gráfica | PCIe EZ-Latch |
Preguntas frecuentes sobre Gigabyte B860 DS3H Intel B860 LGA1851 DDR5 ATX WiFi 6E PCIe 5.0 256GB 2.5GbE M.2 RAID
El socket LGA1851 admite procesadores Intel Core Ultra de segunda generación. La BIOS debe corresponder al procesador instalado; Q-Flash Plus permite actualizar el firmware antes de instalar Windows.
Los cuatro bancos admiten memoria DDR5 en doble canal, hasta 256 GB y con módulos de hasta 64 GB. Los 9066 MT/s requieren memoria compatible, perfil XMP, procesador adecuado y overclocking estable; una velocidad más moderada reduce ajustes.
La ranura PCIe 5.0 puede alojar el sistema y las aplicaciones activas, mientras la PCIe 4.0 queda para proyectos, juegos o una biblioteca secundaria. Ambas aceptan el formato 2280 y otros tamaños compatibles, con Thermal Guard para controlar la temperatura.
La conexión negocia a 1 Gb/s cuando el router, switch o NAS no supera esa velocidad. El salto a 2,5 Gb/s aparece al combinar la placa con infraestructura multigigabit y cableado compatible; una red doméstica básica no reduce por sí sola el tiempo de copia.
HDMI 2.1 y DisplayPort 2.1 funcionan cuando el procesador instalado incorpora gráficos integrados compatibles. Si la CPU no incluye gráficos, necesitas una tarjeta gráfica para activar las salidas de vídeo de la placa.
Las cuatro conexiones SATA admiten RAID 0, RAID 1, RAID 5 y RAID 10 con unidades compatibles. El modo elegido prioriza velocidad, redundancia o ambas; ningún nivel sustituye una copia independiente de los archivos importantes.
La placa trabaja con red cableada mediante Realtek 2.5GbE. Un puesto sin toma RJ-45 cercana necesita un adaptador inalámbrico o un punto de acceso externo; una placa con Wi-Fi integrado simplifica ese escenario.
La plataforma admite Windows 10 y Windows 11 de 64 bits. El controlador Intel NPU y el instalador Intel 800 Platform Performance Package requieren Windows 11, por lo que ese sistema es el adecuado para aprovechar esas funciones.
Q-Flash Plus actualiza el firmware desde una unidad USB compatible sin depender de un sistema operativo instalado. La función sirve para preparar la placa antes de completar el montaje o resolver una incompatibilidad de BIOS.
Características
- Socket y procesadores
- LGA1851; compatible con procesadores Intel Core Ultra de segunda generación
- Chipset
- Intel B860 Express
- Memoria
- 4 ranuras DIMM DDR5, doble canal y hasta 256 GB
- Velocidad de memoria
- Hasta 9066 MT/s mediante overclocking; compatible con XMP
- VRM
- Diseño híbrido 8+1+2 fases con disipadores VRM
- Ranura gráfica principal
- 1 x PCIe 5.0 x16 conectado a la CPU
- Almacenamiento
- 2 ranuras M.2, una PCIe 5.0 y otra PCIe 4.0, más 4 SATA 6 Gb/s
- Red cableada
- LAN Realtek 2.5GbE con velocidades de 2,5 Gb/s, 1 Gb/s y 100 Mb/s
- Wi-Fi integrado
- No integrado
- Conectividad trasera
- USB Type-C 3.2 Gen 2x2, USB 3.2 Gen 2 Type-A, USB 2.0, HDMI, DisplayPort, PS/2, RJ-45 y audio
- Formato
- ATX, 30,5 x 24,4 cm
- Funciones de mantenimiento
- Q-Flash Plus, Q-Flash, EZ-Latch, LED de depuración y GIGABYTE Control Center
- Control térmico
- Smart Fan 6, control PWM/DC, ventiladores de caja y bombas de refrigeración líquida
Detalles
- NIVELES RAID SOPORTADOS
- 10
- CONTENIDO INCLUIDO
- PILAS INCLUIDAS
- TIPO DE MEMORIA
- DDR5
- SOCKET
- INTEL LGA 1851
- MULTI GPU
- NO COMPATIBLE
- DISPOSITIVO
- SOBREMESA
- VERSION DISPLAYPORT
- 2.1
- USB
- USB C 3.2 GEN 2X2
- COLOR
- DARK BROWN
- CHIPSET
- INTEL B860
- CONECTIVIDAD
- ETHERNET
- RESOLUCION
- 4096 x 2160 (4K)
- N. TOTAL DE BAHÍAS
- 6
- CONEXIONES
- EPS (8-PIN)
- VERSION HDMI
- 2.1
- N. DE PUERTOS ETHERNET
- 1
- FORMATO DE MEMORIA
- DIMM
- PROFUNDIDAD
- 244 mm
- ANCHO
- 305 mm
- ALTURA
- 35 mm
- CANALES DE MEMORIA
- DUAL CHANNEL
- NÚMERO MÁXIMO DE M.2
- 2
- CAPACIDAD MÁXIMA DE RAM
- 256 GB
- AUDIO
- 7.1 canales
- N. DE PUERTOS HDMI
- 1
- PUERTOS DISPLAYPORT
- 1
- PESO
- 2 kg
- FACTOR DE FORMA
- ATX
- NUMERO DE CELDAS DE BATERIA
- 1
- SISTEMAS OPERATIVOS SOPORTADOS
- WINDOWS
- RANURAS DE MEMORIA RAM MAXIMAS
- 4
- VELOCIDADES DE MEMORIA SOPORTADAS
- 9066 MT/s
- VERSION DIRECTX
- 12.0
- HDCP
- SI
- TIPO DE BATERIA
- LITHIUM-MANGANESE DIOXIDE (LIMNO2)
- SALIDAS PARA AURICULARES
- 1
- TIPO DE INTERFAZ ETHERNET
- 2.5 GbE
- CONECTOR DE AUDIO EN PANEL FRONTAL
- SI
- NUMERO DE CONECTORES PARA VENTILADOR
- 4
- TIPOS DE BIOS
- UEFI AMI
- CONECTORES DEL PANEL FRONTAL
- SI
- N. DE RANURAS PCIE X16 GEN 4
- 4
- N. DE RANURAS PCIE X16 GEN 5
- 1
- FABRICANTE DE PROCESADOR
- INTEL
- UNIDADES DE ALMACENAMIENTO ADMITIDAS
- SSD
- DISCOS DE ALMACENAMIENTO COMPATIBLES
- M.2
- NUMERO DE HDDS SOPORTADOS
- 4
- CLEAR CMOS
- SI
- PUERTOS SATA III
- 4
- N. DE PUERTOS RATON PS/2
- 1
- BIOS, MEMORIA ROM
- 256 MB/s
- VERSION ACPI
- 5.0
- VERSION DE LA BIOS
- 2.7
- PUERTOS USB A 3.2 GEN 2 (3.1 GEN 2)
- 1
- TIPO DE DISIPADOR
- PASIVO
- GARANTIA
- 3 año(s)
- ANCHO (EMBALAJE)
- 335 mm
- PROFUNDIDAD (EMBALAJE)
- 270 mm
- ALTURA (EMBALAJE)
- 80 mm
- SOFTWARE INCLUIDO
- NORTON® INTERNET SECURITY (OEM VERSION)
- ALIMENTACION
- ATX
- ENTRADA DE LINEA
- SI
¿Es para mí?
Sí, si...
- El equipo parte de un Intel Core Ultra de segunda generación y necesita memoria DDR5 en una caja ATX.
- El almacenamiento combina una unidad NVMe principal con una segunda unidad y discos SATA para separar trabajo y archivo.
- La infraestructura dispone de RJ-45 y NAS, servidor o switch multigigabit capaz de negociar por encima de Gigabit.
- El montaje requiere controles de firmware, ventilación y diagnóstico accesibles durante la puesta en marcha.
Mejor otro, si...
- El puesto depende de Wi-Fi: esta placa no integra el adaptador inalámbrico.
- Quieres conservar módulos DDR4; los cuatro bancos son DDR5.
- La caja admite solo microATX o Mini-ITX; este modelo es ATX y mide 30,5 x 24,4 cm.
- Necesitas más de dos NVMe M.2 o varias tarjetas con enlaces mayores que PCIe 4.0 x1.
Modo de uso
Cómo usarlo
- Instala el procesador Intel Core Ultra compatible en el socket LGA1851 y fija la refrigeración con la orientación correcta.
- Coloca la memoria DDR5 en las ranuras recomendadas para doble canal y activa XMP después de comprobar la estabilidad del sistema.
- Monta el SSD principal en la ranura M.2 PCIe 5.0 y utiliza la ranura PCIe 4.0 para una segunda unidad, retirando antes la protección del Thermal Guard.
- Conecta la alimentación ATX de 24 pines, el EPS de CPU de 8 pines, los ventiladores, el panel frontal y la red RJ-45.
- Configura BIOS y ventilación con Q-Flash Plus, perfiles XMP y Smart Fan 6 antes de instalar Windows y ajustar el almacenamiento.
Motivos para comprar
Socket LGA1851 para una plataforma DDR5
El chipset Intel B860 y la compatibilidad con Core Ultra de segunda generación fijan una base clara para construir sin mezclar memoria DDR4.
Cuatro DIMM con margen de 256 GB
El doble canal y los módulos de hasta 64 GB permiten dimensionar la RAM por etapas; XMP queda disponible para kits compatibles.
Dos posiciones M.2 con protección térmica
La combinación PCIe 5.0, PCIe 4.0 y M.2 Thermal Guard permite asignar cada NVMe a una carga distinta y vigilar transferencias sostenidas.
Una GPU y cuatro ranuras de apoyo
La conexión principal trabaja a PCIe 5.0 x16 y las cuatro secundarias a x1; la distribución deja claro qué tarjetas pueden ocupar cada zona.
Red cableada preparada para multigigabit
Realtek 2.5GbE negocia también a 1 Gb/s y 100 Mb/s, de modo que el equipo conserva compatibilidad cuando la red existente no es multigigabit.
Firmware y ventilación accesibles
Q-Flash Plus, EZ-Debug y Smart Fan 6 concentran actualización, diagnóstico y curvas PWM/DC en el mantenimiento de la placa.
Información adicional
- Publicado:
- 24/09/2026
- Última actualización:
- 24/09/2026
- Revisado por:
- Héctor Rubio Pita (Experto en tecnología e Inteligencia Artificial)

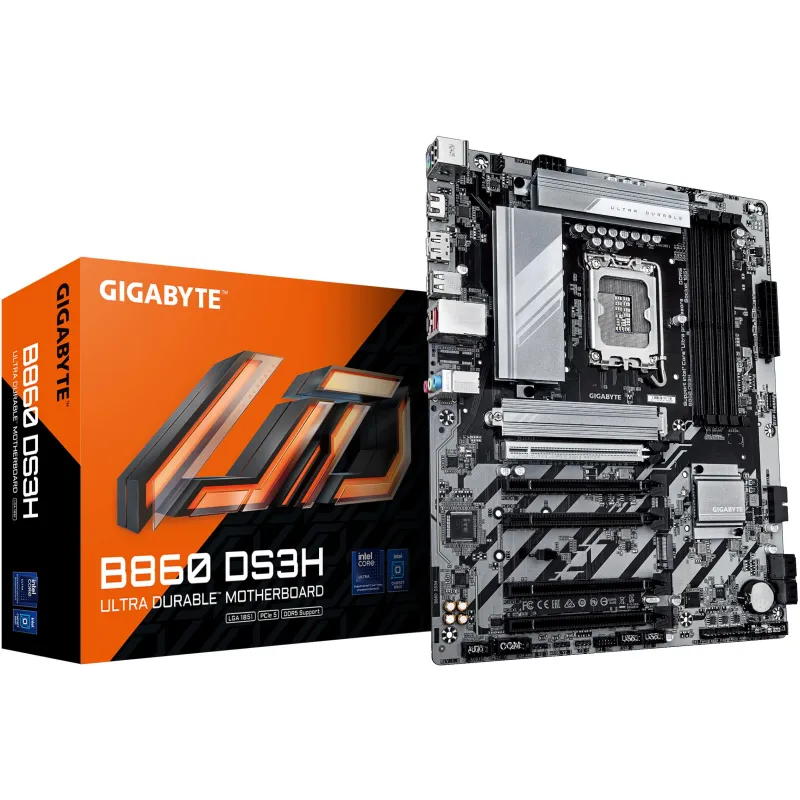

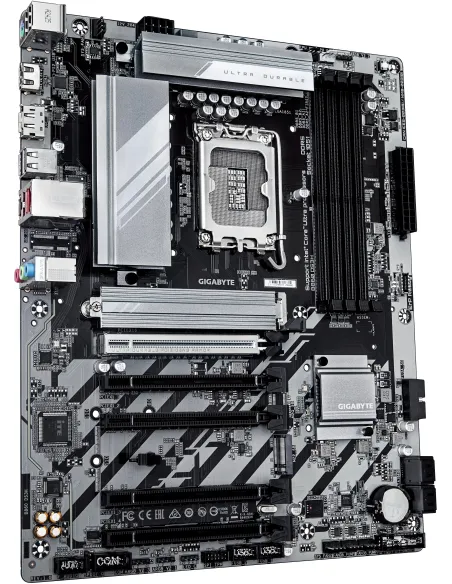

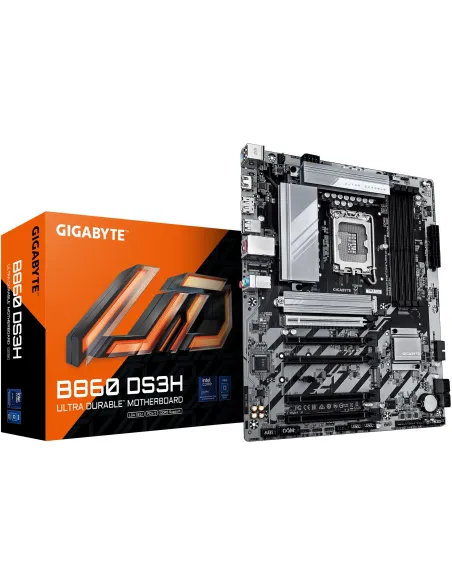

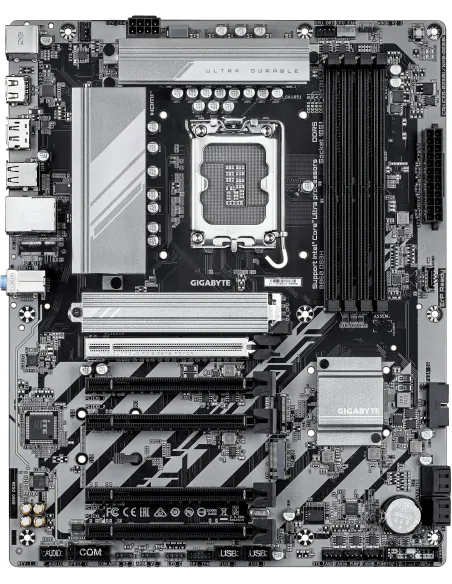

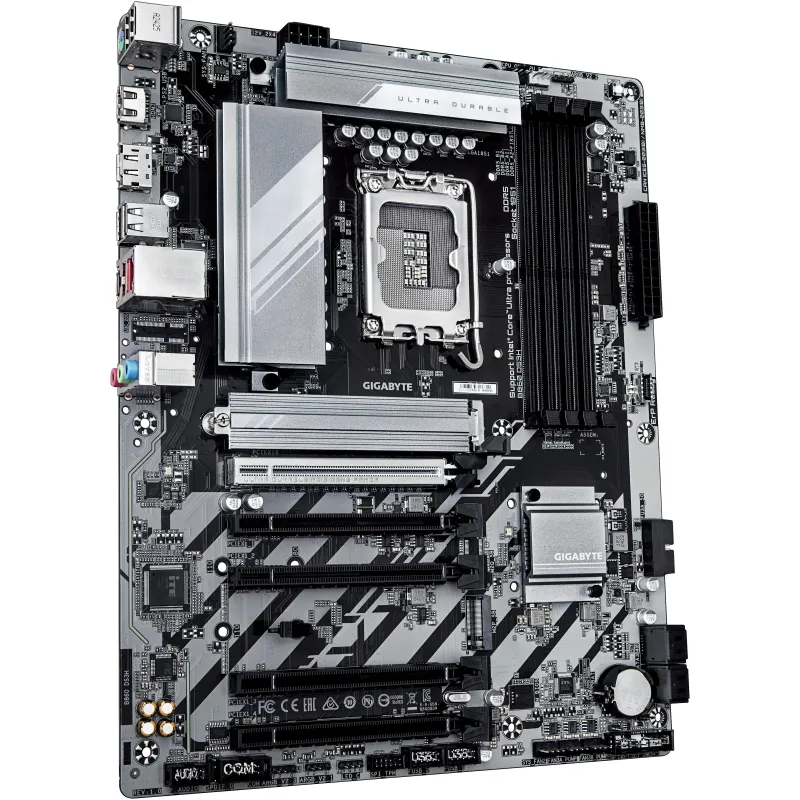

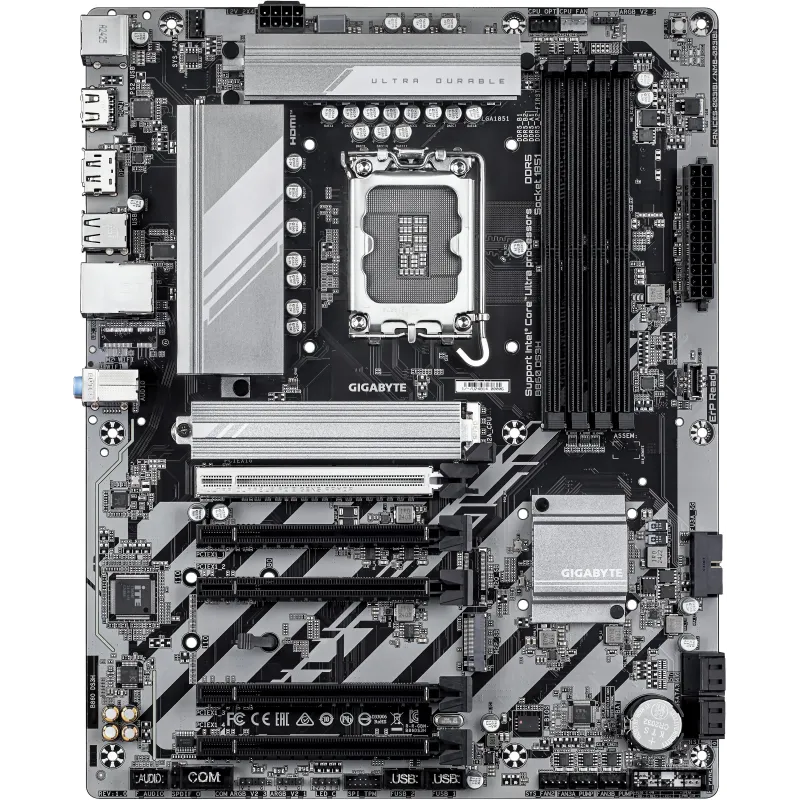

La GIGABYTE B860 DS3H concentra en formato ATX una plataforma LGA1851 para Core Ultra de segunda generación, memoria DDR5, almacenamiento mixto y red cableada.
El límite de la configuración está definido: no hay Wi-Fi integrado, solo hay dos ranuras M.2 y las expansiones secundarias operan a PCIe 4.0 x1. La torre y la red deben asumir esas condiciones.
Aún no hay reseñas
Preguntas y respuestas
Productos relacionados
Misma categoría
Misma marca
Otros clientes también vieron
¿Por qué comprar en Hardware Online?
Envío rápido
Entrega en 24/48 horas en la península.
Devoluciones fáciles
Devoluciones sin complicaciones durante 14 días.
Soporte de expertos
Soporte técnico real de especialistas.
Garantía de 3 años
Tres años de cobertura en compras.
