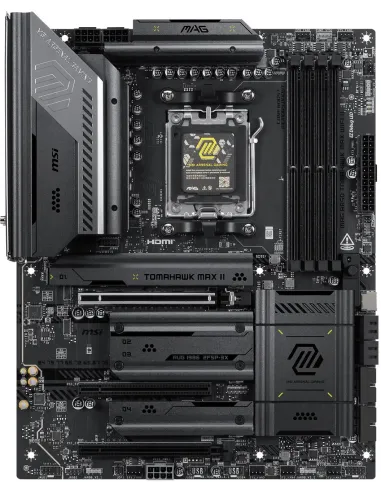

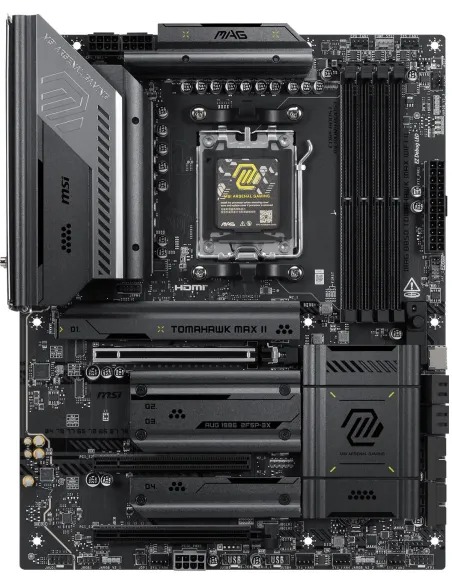

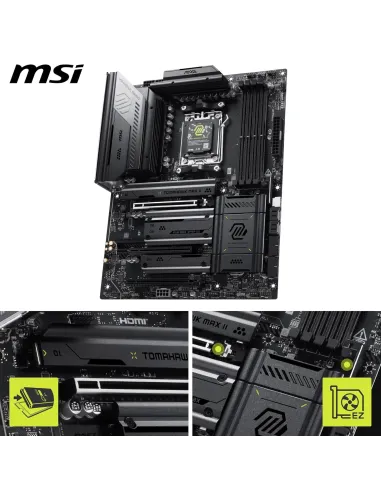

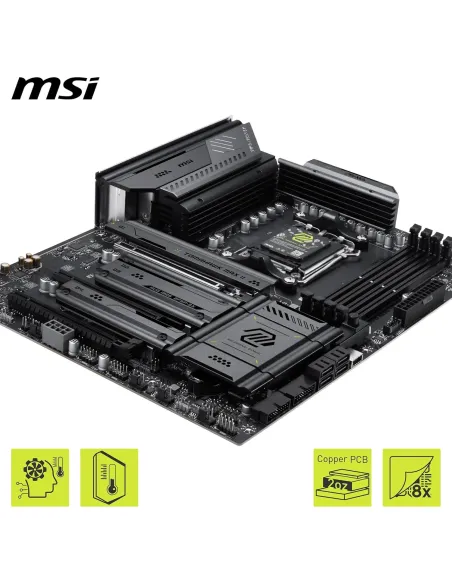

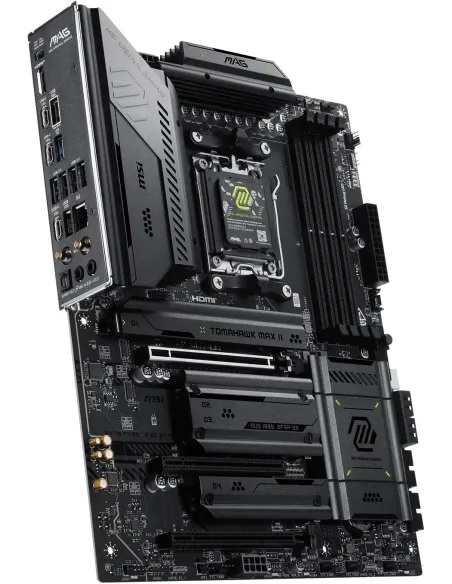

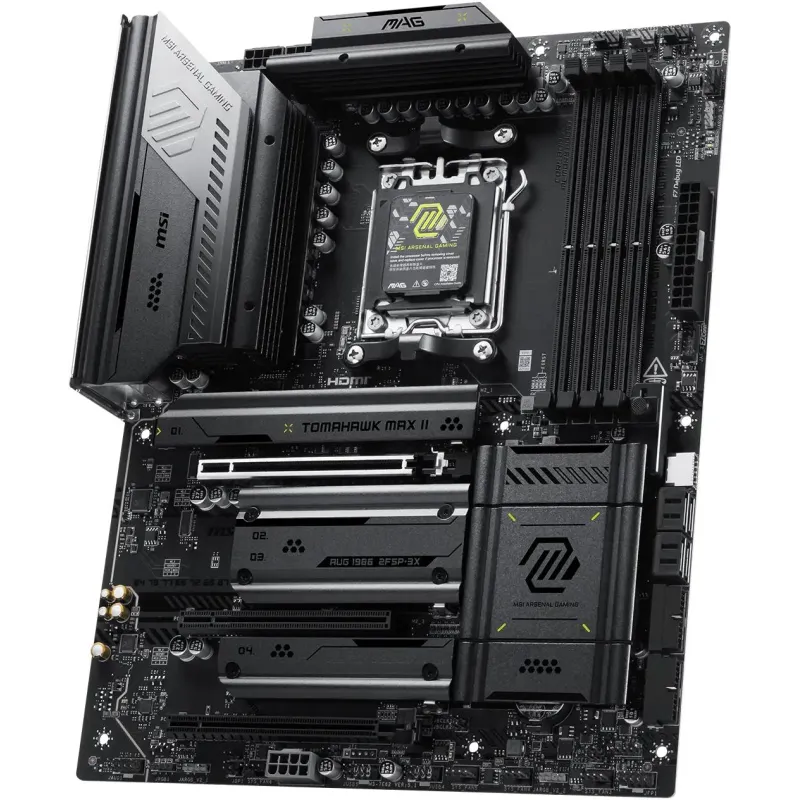

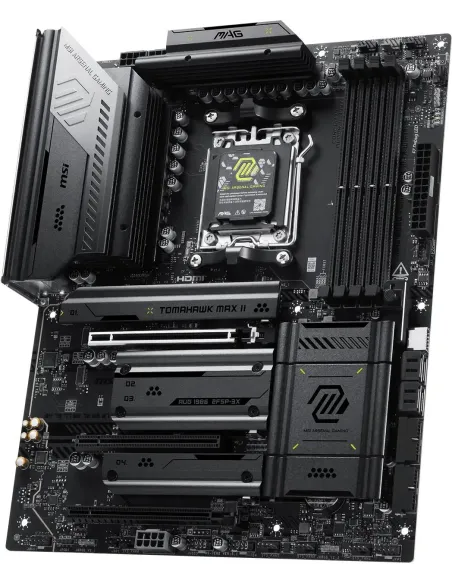

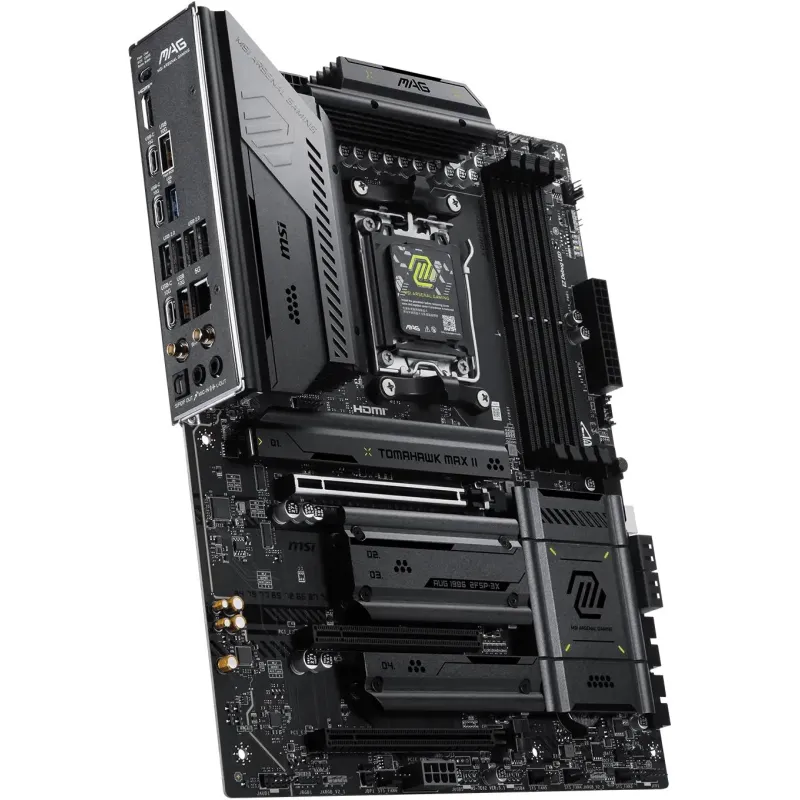

MSI MAG B850 TOMAHAWK MAX WIFI II

• La organización de las unidades por función evita concentrar sistema, proyectos y copias en un único dispositivo.
• La conectividad rápida queda disponible desde la placa cuando el NAS, el switch o el router ofrecen el mismo enlace.
• El equipo puede arrancar y mostrar imagen sin una GPU dedicada cuando el procesador incluye gráficos integrados.
• La separación entre bomba, ventilador del procesador y ventiladores de caja facilita ajustar temperatura y ruido.
• Flash BIOS, Clear CMOS y los LED de diagnóstico reducen el tiempo necesario para localizar un arranque fallido.

• Torres ATX con una gráfica grande, varias unidades internas y refrigeración líquida conectada directamente a la placa.
• Puestos de creación que separan proyectos, cachés y copias locales para organizar distintos flujos de trabajo.
• Sobremesas conectados a un NAS o servidor mediante Ethernet de 5 Gb sin añadir una tarjeta de red.
• Montajes donde el acceso al USB-C frontal y la extracción de la gráfica deben quedar previstos desde el principio.
• Equipos con router Wi-Fi 7 y clientes compatibles que necesitan conectividad inalámbrica multigigabit.

AM5, alimentación y salida de vídeo

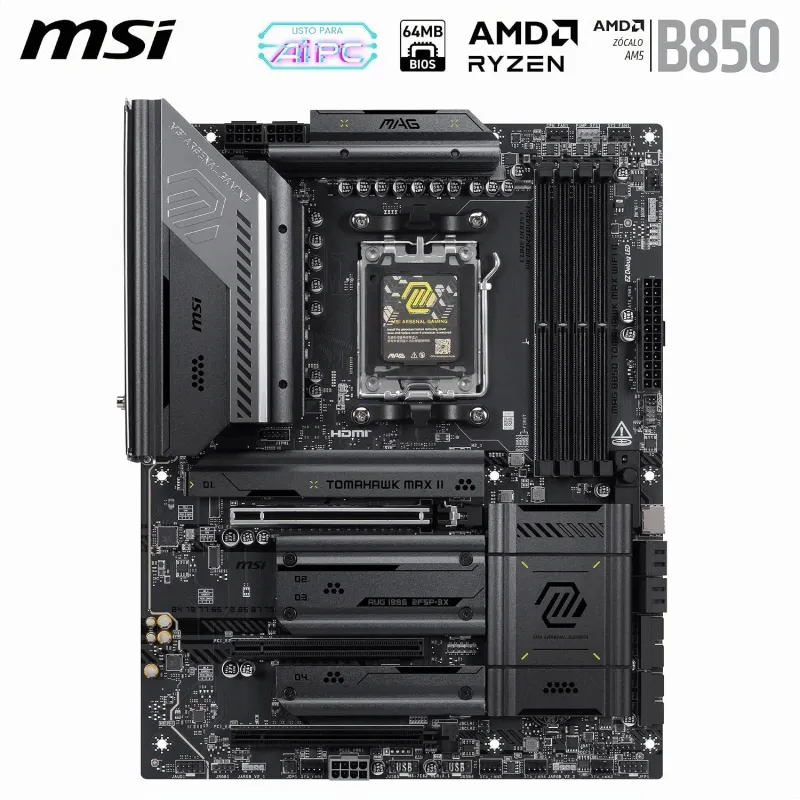

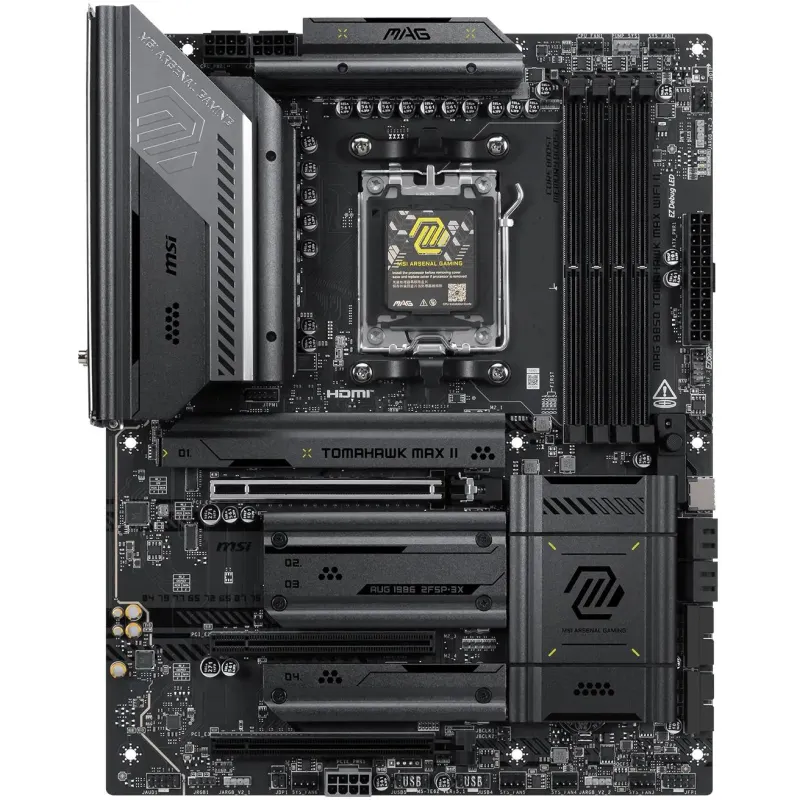

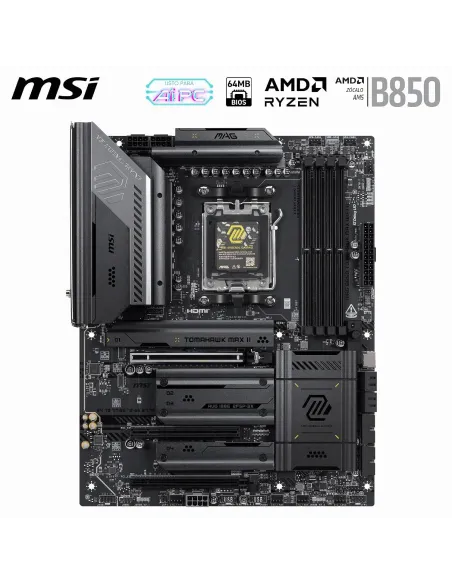

El socket AM5 y el chipset AMD B850 admiten procesadores Ryzen 7000, 8000 y 9000 para equipos de sobremesa. La plataforma sirve tanto para un sistema gaming con Ryzen 7 como para una configuración con muchos núcleos destinada a edición, compilación o renderizado doméstico.

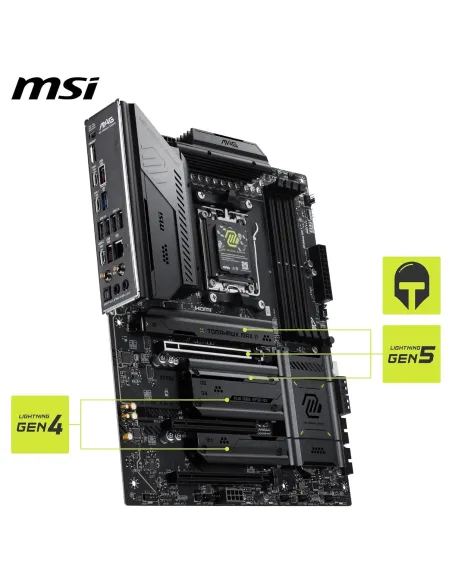

La salida HDMI 2.1 FRL puede entregar hasta 8K a 60 Hz cuando la CPU incorpora gráficos integrados. La tarjeta gráfica dedicada ocupa PCI_E1 como PCIe 5.0 x16 desde el procesador, de modo que el enlace principal queda reservado para la GPU.

El sistema Duet Rail 14+2+1 combina etapas Smart Power Stage de 80 A, control PWM digital y dos conectores de 8 pines para la CPU. Esta alimentación está preparada para procesadores AM5 exigentes, pero la caja y el disipador deben evacuar el calor producido durante la carga sostenida.

Memoria DDR5 y mapa de enlaces NVMe

Los cuatro zócalos DDR5 UDIMM permiten comenzar con dos módulos y conservar dos posiciones libres para ampliar hasta 256 GB. EXPO y A-XMP cargan perfiles de memoria; cualquier frecuencia superior a JEDEC exige módulos adecuados, un controlador de memoria compatible y ajustes de overclock.

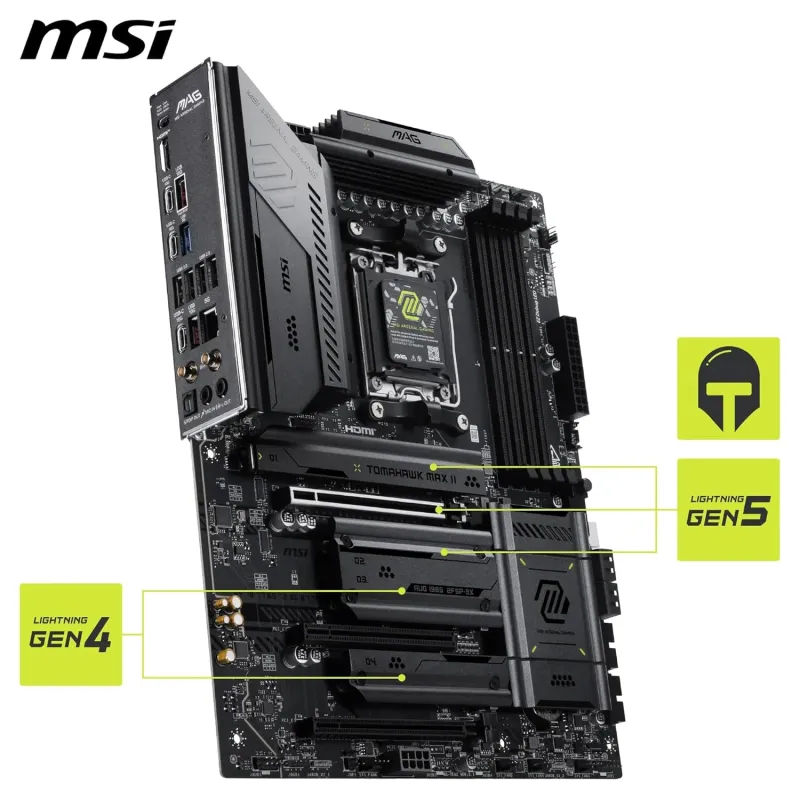

M2_1 y M2_2 funcionan hasta PCIe 5.0 x4 con procesadores Ryzen 9000 y Ryzen 7000. M2_3 trabaja a PCIe 4.0 x2 y M2_4 a PCIe 4.0 x4, por lo que las cuatro posiciones no ofrecen el mismo enlace y conviene asignar cada unidad según su prioridad.

M2_3 comparte recursos con PCI_E3. Cuando ambas se utilizan, la ranura de expansión funciona a PCIe 4.0 x2; si la BIOS devuelve PCI_E3 a x4, M2_3 queda desactivada. La decisión afecta sobre todo a un equipo que combine varios SSD con una tarjeta de captura, sonido o red.

Los cuatro puertos SATA 6 Gb/s permiten añadir discos o unidades secundarias. La placa también ofrece RAID 0, RAID 1 y RAID 10 para almacenamiento M.2 NVMe, con una elección entre capacidad, redundancia o distribución del trabajo según la configuración.

Red cableada e inalámbrica: el equipo externo manda

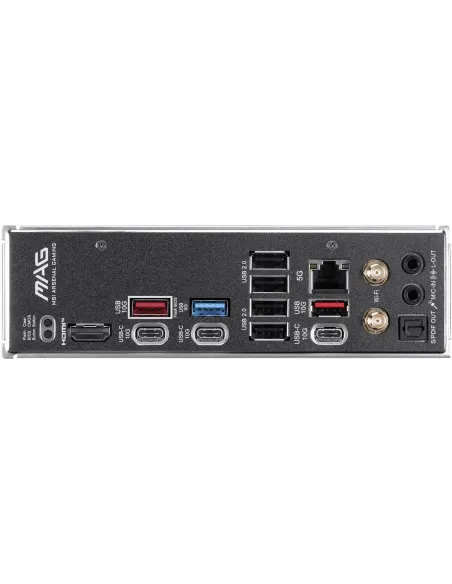

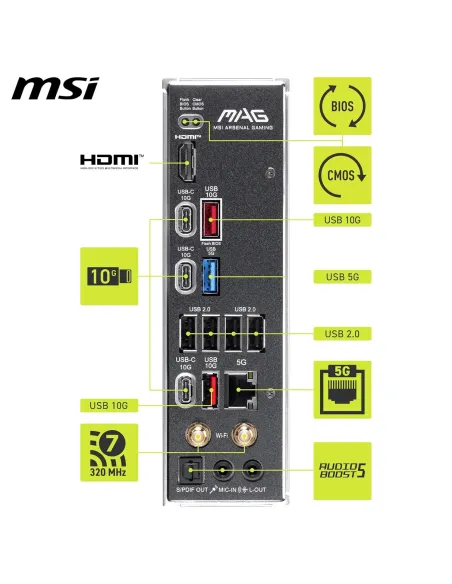

El controlador Realtek 8126VB integra una LAN de 5 Gb sin ocupar una ranura PCIe adicional. Un NAS, servidor o switch con ese enlace puede mover proyectos y copias locales por encima del límite de una red Gigabit; con infraestructura de 1 Gb, el puerto funcionará, pero quedará limitado por ella.

El módulo inalámbrico incorpora Wi-Fi 7, canales de hasta 320 MHz, MLO, 4KQAM y una velocidad indicada de hasta 5,8 Gbps. El router y los clientes deben ser compatibles para aprovechar esas funciones, mientras que la banda de 6 GHz depende de la normativa y de la configuración de la red.

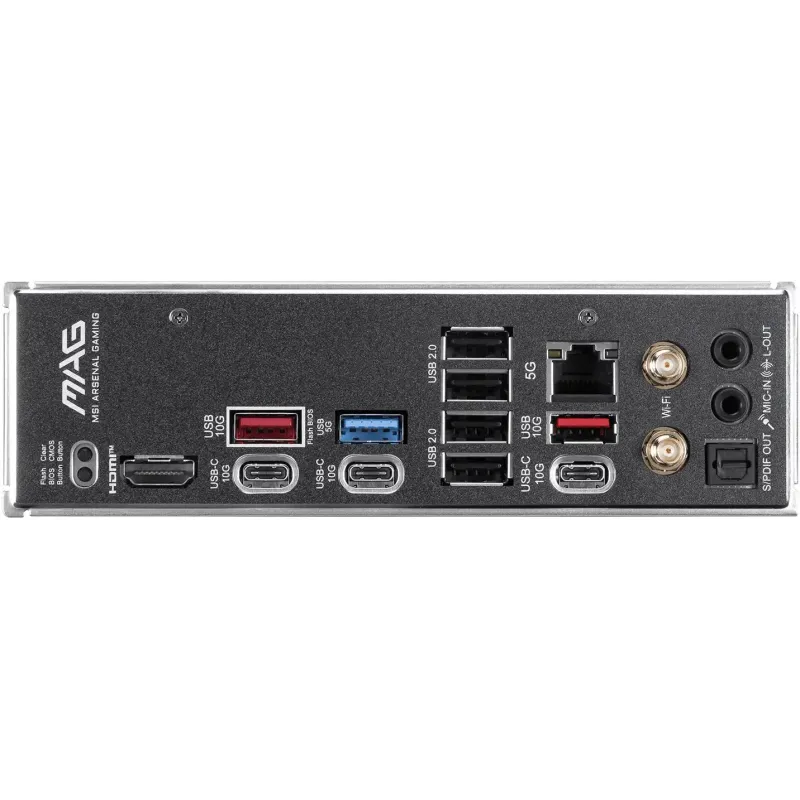

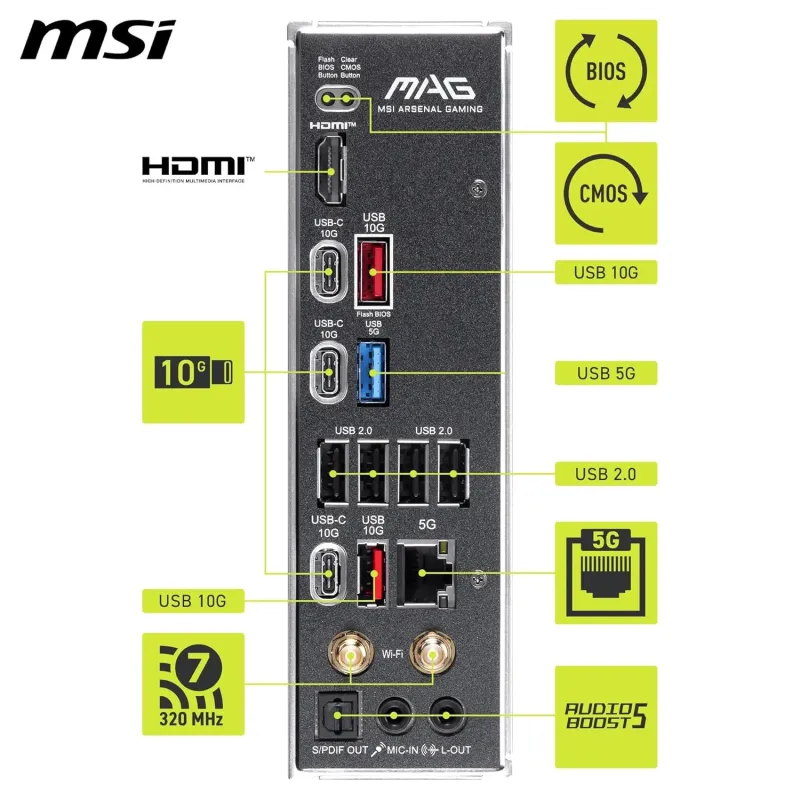

Bluetooth 5.4 cubre periféricos inalámbricos y los puertos USB conectan almacenamiento externo, cámaras, lectores y dispositivos de audio. El USB-C frontal alcanza 20 Gbps mediante el conector interno, así que la caja debe incluir un puerto frontal compatible con esa conexión.

El códec Realtek ALC4080 ofrece audio USB de 7.1 canales y reproducción de hasta 32 bits/384 kHz en el panel frontal. La salida S/PDIF permite enlazar un amplificador, una barra de sonido o un receptor digital sin reservar un USB para esa conexión.

ATX, GPU y montaje accesible

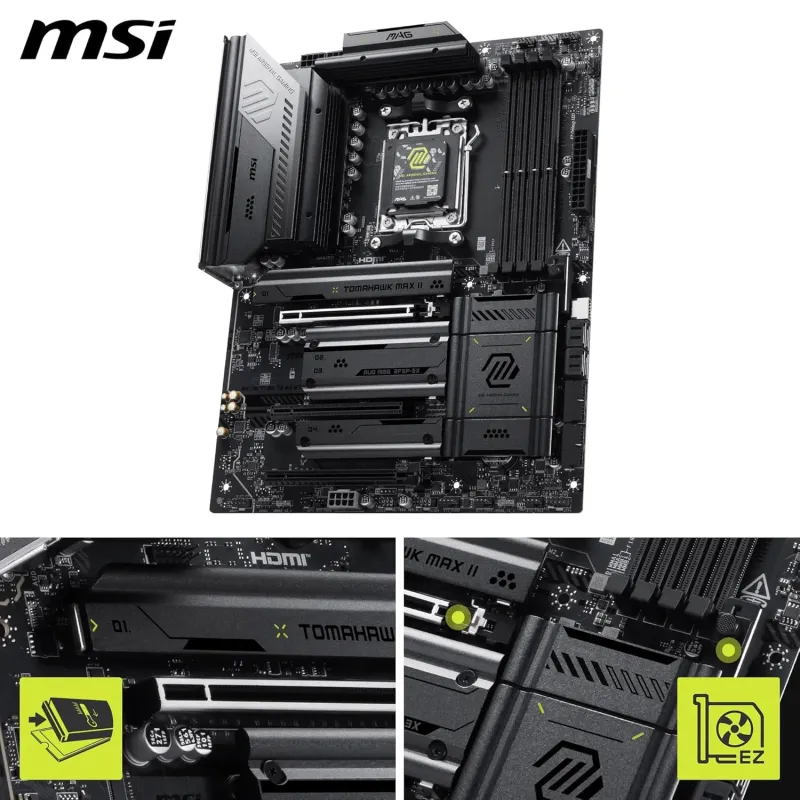

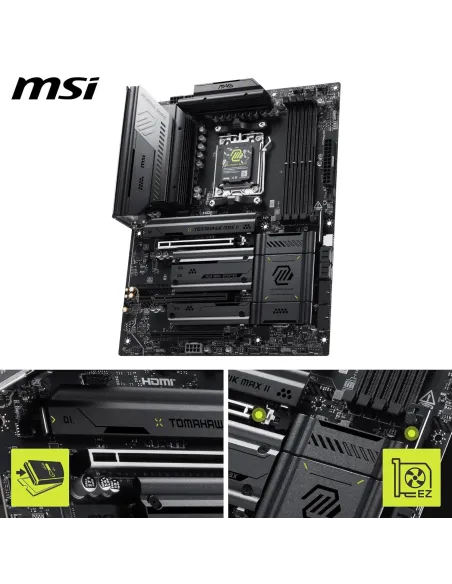

La placa mide 243,84 x 304,8 mm y requiere una caja ATX con espacio alrededor de los conectores. Steel Armor II refuerza PCI_E1, mientras EZ PCIe Release facilita liberar la tarjeta cuando el disipador de la gráfica dificulta el acceso al seguro.

El escudo I/O preinstalado elimina una pieza que colocar durante el montaje. EZ Antenna fija las antenas Wi-Fi mediante un sistema magnético, y EZ M.2 Shield Frozr II junto con EZ M.2 Clip II simplifican la colocación de las unidades NVMe.

Flash BIOS permite actualizar el firmware con la fuente conectada, incluso sin CPU ni memoria instaladas. Clear CMOS, los cuatro EZ Debug LED y el EZ Memory Detection LED ayudan a localizar problemas de arranque, memoria o configuración antes de desmontar el equipo.

Ventilación y ajuste desde BIOS

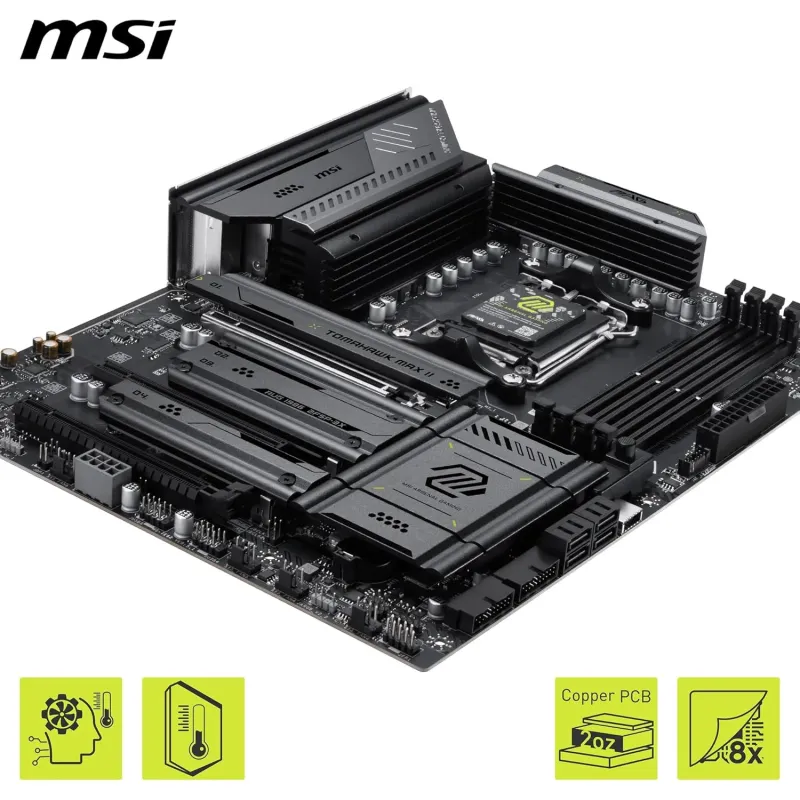

CPU Fan, PUMP_SYS Fan y seis conectores System Fan separan la bomba, el ventilador del procesador y la ventilación de la caja. Cooling Wizard y Frozr AI Cooling, gestionados desde MSI Center, reúnen curvas y temperaturas cuando hay varios puntos de control.

El BIOS combina perfiles EXPO y A-XMP con High-Efficiency Mode, Latency Killer y OC Engine. Los perfiles PBO Thermal Point de 65, 75 y 85 °C y los ajustes de TDP permiten ajustar el comportamiento térmico al procesador, al disipador y al nivel de ruido previsto.

Qué configuraciones ocupan realmente sus conexiones

En un equipo gaming, la gráfica puede instalarse en PCI_E1, mientras M2_1 y M2_2 quedan disponibles para las unidades de mayor enlace. Las tarjetas adicionales deben planificarse junto con M2_3, porque ocupar esa posición modifica el enlace de PCI_E3.

Un puesto de creación puede distribuir proyectos, cachés y copias locales entre las unidades internas y utilizar la LAN de 5 Gb con un NAS compatible. El formato ATX, el conector de bomba y los seis conectores System Fan permiten organizar una refrigeración líquida con ventilación separada.

Una placa B850 con menos ranuras resulta suficiente para un equipo con un único SSD, red Gigabit y caja compacta. La MAG B850 TOMAHAWK MAX WIFI II reserva su mayor utilidad a una torre ATX que vaya a ocupar sus rutas de almacenamiento, conexiones de red y margen de expansión.

Cómo usarlo

1. Comprueba que la caja admite formato ATX y conecta ATX_PWR, los dos conectores CPU_PWR y PCIe_PWR de 8 pines cuando la instalación lo requiera.
2. Instala el procesador AM5, la refrigeración y la memoria DDR5 en los zócalos recomendados para el kit utilizado.
3. Coloca la tarjeta gráfica en PCI_E1 y asigna las unidades a M2_1, M2_2, M2_3 y M2_4 teniendo presente la relación entre M2_3 y PCI_E3.
4. Conecta las antenas, ventiladores, unidades SATA y cableado frontal; después configura Flash BIOS, EXPO o A-XMP cuando el sistema arranque correctamente.

Marca: MSI

Publicado:

23/09/2026

Última actualización:

23/09/2026

Revisado por:

Héctor Rubio Pita (Experto en tecnología e Inteligencia Artificial)
