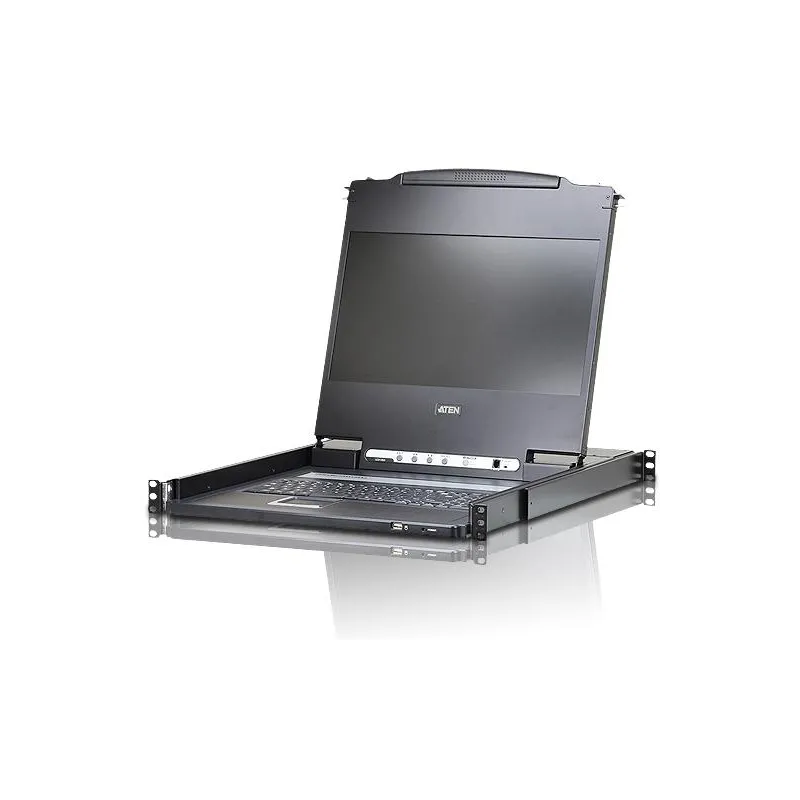

ATEN CL6700MW Consola KVM LCD 17,3" HDMI/DVI/VGA 1U

• Puesto local completo en 1U mediante la combinación de pantalla, teclado y touchpad integrados.
• Administración de racks con vídeo mixto gracias a HDMI, DVI-D, VGA y emulación DDC.
• Dos posiciones de trabajo: acceso extraíble en el frontal y consola externa para sesiones prolongadas.
• Intervenciones temporales por USB con selección entre ratón y periférico y conexión en caliente.
• Integración física regulable mediante raíl único, profundidad ajustable y bloqueo del módulo.

• Centros de datos con poco espacio junto al rack donde una consola independiente ocuparía mesa.
• Armarios con servidores digitales y equipos VGA que necesitan una interfaz común de administración.
• Mantenimientos que alternan el frontal y otro puesto mediante la consola externa con vídeo, USB y audio.
• Instalaciones con un KVM ya operativo que necesitan acceso local, no otra matriz de conmutación.
• Racks con capacidad para una unidad y 11,38 kg de carga adicional, además del espacio necesario para las guías.

Acceso local integrado en una unidad de rack

La consola KVM ATEN CL6700MW combina una pantalla TFT de 17,3 pulgadas, teclado integrado y touchpad en una carcasa metálica de 1U. El módulo permite intervenir directamente sobre un servidor o un KVM compatible sin reservar espacio para un monitor, teclado y ratón externos.

El panel trabaja a 1920 x 1080 píxeles y 60 Hz, mientras sus entradas HDMI, DVI-D y VGA cubren instalaciones con hardware nuevo y legado. La consola recibe la señal del equipo conectado; no sustituye un conversor ni resuelve incompatibilidades de salida, así que el cableado de cada servidor debe corresponder con una de esas interfaces.

El mecanismo de un solo raíl permite extraer el conjunto durante la intervención y devolverlo al interior del armario al terminar. La profundidad ajustable facilita el montaje en racks con distintas posiciones de guía, y el bloqueo mantiene el módulo cerrado cuando no se utiliza. Con 58,92 x 48,00 x 4,40 cm y 11,38 kg, la instalación necesita guías y capacidad de carga adecuadas.

La consola externa añade dos USB-A, HDMI, DVI-D, VGA y audio. Un operador puede trasladar la pantalla y los periféricos a otro puesto para sesiones prolongadas de mantenimiento, sin dejar el módulo abierto frente al rack ni desmontar la posición local.

El puerto USB-A frontal admite conexión en caliente y puede trabajar en modo ratón o periférico. Durante una recuperación permite conectar temporalmente un dispositivo de control sin modificar el cableado principal, aunque no convierte la consola en un hub general de puesto de trabajo.

La alimentación acepta 100-240 V CA a 50-60 Hz y el consumo indicado es de 19,4 W tanto a 120 V como a 230 V. Este rango simplifica su integración eléctrica en salas técnicas con diferentes tensiones de red, mientras el consumo ayuda a dimensionar la alimentación del armario.

La emulación DDC, DDC2 y DDC2B comunica parámetros de vídeo al equipo conectado durante el arranque. El conector RJ-11 dedicado permite actualizar el firmware, una función de mantenimiento que pertenece a la consola y no a la señal de vídeo del servidor.

Lectura y acceso según la instalación

La pantalla panorámica y los controles integrados reúnen en el frontal los elementos necesarios para una intervención local. La consola también conserva conexiones posteriores para separar el puesto de trabajo del armario cuando la tarea requiere más tiempo.

Full HD para terminales y paneles técnicos

Los 1920 x 1080 píxeles a 60 Hz muestran terminales, configuraciones de BIOS, paneles web y menús de administración con el espacio horizontal propio de una pantalla panorámica. Las tareas que exigen una frecuencia de refresco superior o una resolución de panel mayor quedan fuera del enfoque de esta consola.

Tres interfaces para señales digitales y VGA

Las conexiones HDMI, DVI-D y VGA permiten mantener en una misma posición de administración equipos con salidas de distintas generaciones. La consola no transforma la señal: un servidor con DisplayPort o USB-C necesita una solución compatible adicional.

Un raíl para extraer y recoger el puesto local

El módulo sale del armario para trabajar con el teclado, el touchpad y el LCD, y vuelve a quedar cerrado al finalizar mediante el sistema de bloqueo. El acceso se mantiene en el frontal sin dejar periféricos sueltos alrededor del bastidor.

Consola externa para separar puesto y armario

Los puertos posteriores permiten situar monitor, teclado, ratón y audio lejos del bastidor durante un mantenimiento prolongado. La conexión externa complementa el puesto extraíble; no elimina la necesidad de conectar el servidor o KVM compatible a la consola.

USB frontal con selección de función

El puerto frontal puede funcionar como conexión de ratón o como puerto para un periférico temporal, con conexión en caliente en ambos casos de uso previstos. La selección sirve para una intervención puntual y no amplía la consola como un concentrador general.

Profundidad ajustable y carga de 11,38 kg

La profundidad regulable adapta las guías a la posición disponible en el rack, mientras la construcción metálica y el formato 1U definen el espacio ocupado. El armario debe admitir el peso de 11,38 kg además de la fijación y las guías necesarias.

Cómo usarlo

1. Reserva el espacio 1U y fija la consola con el kit de montaje estándar; ajusta las guías a la profundidad del rack.
2. Conecta el vídeo del servidor o KVM compatible mediante HDMI, DVI-D o VGA y une el USB Type-B para teclado y ratón.
3. Conecta el audio mediante el minijack de 3,5 mm cuando necesites escuchar avisos o sonido del sistema administrado.
4. Extrae el módulo y utiliza el teclado, el touchpad y los controles del LCD para acceder al equipo desde el frontal.
5. Prepara la consola externa con monitor, teclado, ratón y audio en los puertos posteriores si el mantenimiento requiere trabajar lejos del rack.
6. Selecciona el modo del USB frontal según la intervención: ratón para control directo o periférico para conectar otro dispositivo temporal.
