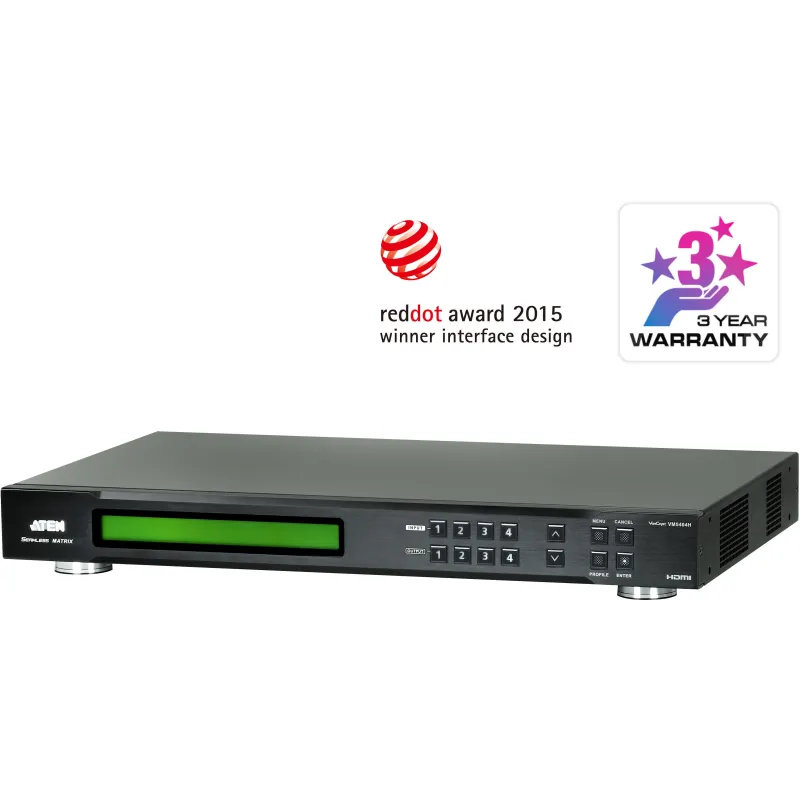

Aten VM5404H-AT-G interruptor de video HDMI 4 x 4 con escalador, compatible con Videowall

• Cuatro entradas y cuatro salidas HDMI permiten centralizar rutas independientes sin añadir una matriz por pantalla.
• Escalado hasta 1080p simplifica la convivencia de fuentes con resoluciones diferentes dentro de una instalación Full HD.
• Ocho perfiles de videowall convierten configuraciones recurrentes en composiciones recuperables desde la GUI web.
• Ethernet, RS-232, IR y control frontal mantienen operativa la matriz desde la sala técnica o junto al equipo.
• Seamless Switch conserva la continuidad durante los cambios cuando la cadena no necesita 3D, Deep Color ni 1080i.

• Salas de reuniones con varios ordenadores que necesitan enviar contenidos diferentes a varias pantallas desde un punto central.
• Aulas y centros de formación Full HD donde el operador cambia de fuente sin desplazarse hasta el rack.
• Escenarios y eventos que recuperan distribuciones de videowall mediante perfiles previamente guardados.
• Centros de control y supervisión que requieren distribución HDMI y administración mediante red o RS-232.
• Armarios audiovisuales de 1U con cableado HDMI fijo, recorridos dentro de las distancias indicadas y ventilación adecuada.

Matriz HDMI 4x4 con escalado para salas Full HD y videowall

Cuatro entradas y cuatro salidas HDMI reúnen en un solo equipo la distribución de reproductores, ordenadores, cámaras o decodificadores hacia cuatro pantallas. La asignación independiente permite enviar una fuente distinta a cada salida cuando una misma sala necesita mostrar contenidos simultáneos.

El límite técnico que define esta matriz es 1080p. Su reloj de píxel de 225 MHz y su tasa máxima de 6,75 Gbps están orientados a cadenas Full HD; una instalación con 4K, HDR o HDCP 2.2 necesita una matriz compatible con esas señales desde el inicio, no un ajuste posterior de esta unidad.

El escalador integrado convierte las señales de entrada a formatos compatibles con las pantallas conectadas. Así, un ordenador, un reproductor y una cámara pueden trabajar dentro de una misma instalación aunque entreguen resoluciones diferentes, siempre que sus formatos estén dentro de los admitidos y el resultado no supere 1080p.

Seamless Switch utiliza una arquitectura FPGA para mantener la continuidad de vídeo durante los cambios de fuente. La función encaja en presentaciones, señalización dinámica o supervisión cuando la interrupción de imagen resulta inconveniente. Su condición es concreta: mientras está activa, la matriz no muestra 3D, Deep Color ni resoluciones entrelazadas como 1080i.

El videowall se configura desde la GUI web y admite ocho perfiles de conexión. Cada perfil conserva una distribución preparada para recuperar composiciones de evento, señalización o supervisión sin repetir manualmente todas las asignaciones. Esta función trabaja dentro del alcance Full HD de la matriz; un videowall 4K requiere otra plataforma de conmutación.

La negociación entre fuentes y pantallas se gestiona con EDID Expert. Default aplica la configuración predeterminada, Port1 toma como referencia la primera salida, Remix busca la mejor resolución común y Customized permite fijar un perfil propio. Esta elección resulta útil cuando las pantallas conectadas no anuncian exactamente las mismas capacidades.

Control local, remoto y automatizado en una unidad de rack

El frontal mantiene el acceso durante la puesta en marcha

Los botones y la pantalla LCD permiten asignar entradas y consultar el estado directamente en la matriz. El técnico puede completar la configuración inicial sin depender de una interfaz de red y conservar una vía local si la unidad queda temporalmente fuera del sistema de control.

Ethernet y RS-232 integran la matriz en la sala técnica

El puerto RJ-45 proporciona GUI web, Telnet y control mediante la aplicación ATEN Video Matrix Control. El puerto RS-232 bidireccional trabaja a 19200 baudios, con 8 bits de datos, un bit de parada, sin paridad y sin control de flujo, parámetros que permiten incorporarlo a una instalación de automatización con configuración serie definida.

El control IR cubre la operación directa

El receptor IR externo permite cambiar asignaciones desde la sala sin acceder al rack. El mando, el frontal, la red y el puerto serie ofrecen vías de operación diferentes para una misma matriz; si el control inalámbrico es determinante, el receptor debe quedar instalado en una ubicación con alcance adecuado.

El rack 1U concentra el cableado HDMI

El chasis metálico mide 43,24 x 26,23 x 4,40 cm y pesa 4,05 kg. Su altura de una unidad concentra las conexiones en el armario, pero la instalación debe respetar las distancias HDMI indicadas: hasta 3 m en entrada y 15 m en salida. Para recorridos mayores, una solución con extensores o HDBaseT evita forzar el tendido HDMI convencional.

El audio viaja con la señal HDMI

La matriz transporta Dolby TrueHD y DTS-HD Master Audio a través de HDMI cuando la fuente, la pantalla y el resto de la cadena son compatibles. El audio permanece asociado a la señal de vídeo; una instalación que necesite extracción analógica independiente requiere una matriz con esa función específica.

La alimentación admite instalaciones internacionales

La entrada acepta 100-240 VAC, 50-60 Hz y 1,0 A. El consumo típico es de 34,1 W a 110 VAC y 34,4 W a 220 VAC; el armario debe mantener el rango operativo de 0 a 50 °C y hasta un 80 % de humedad relativa sin condensación.

Cómo usarlo

1. Conecta las fuentes y las pantallas: une hasta cuatro fuentes HDMI con las entradas y hasta cuatro pantallas con las salidas correspondientes.
2. Prepara el control: conecta la alimentación con toma de tierra y añade Ethernet, RS-232 o el receptor IR según la arquitectura de la instalación.
3. Ajusta el EDID: enciende la matriz y las pantallas, selecciona Default, Port1, Remix o Customized y comprueba que la resolución común sea la adecuada.
4. Asigna las señales: selecciona desde el frontal, la GUI web, Telnet, la aplicación o el mando qué entrada recibe cada salida.
5. Guarda los perfiles: registra hasta ocho configuraciones de conexión cuando uses videowall, presentaciones recurrentes o distribuciones diferentes.
