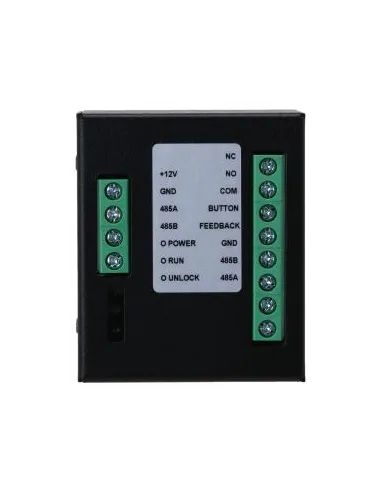

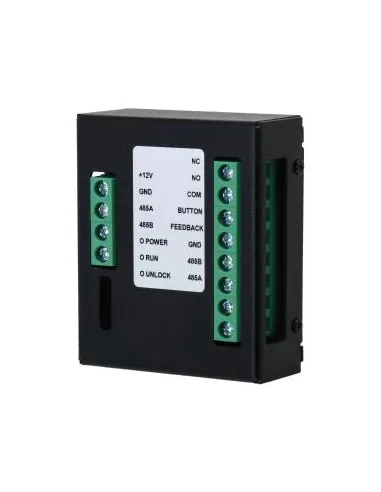

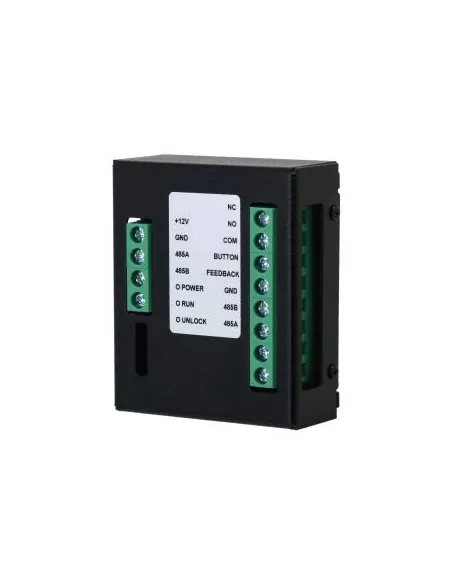

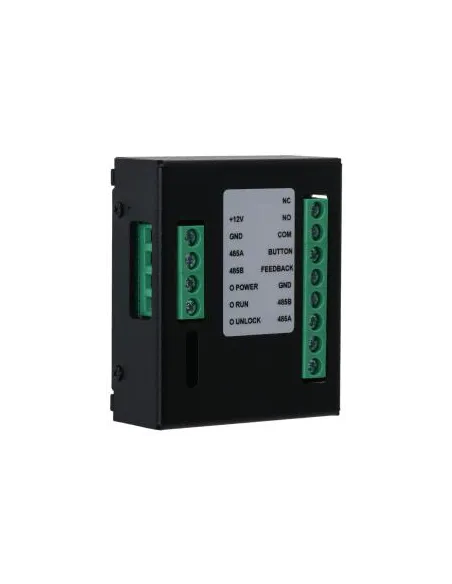

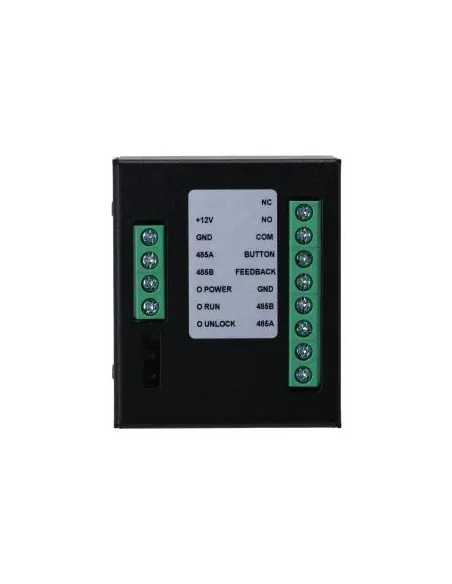

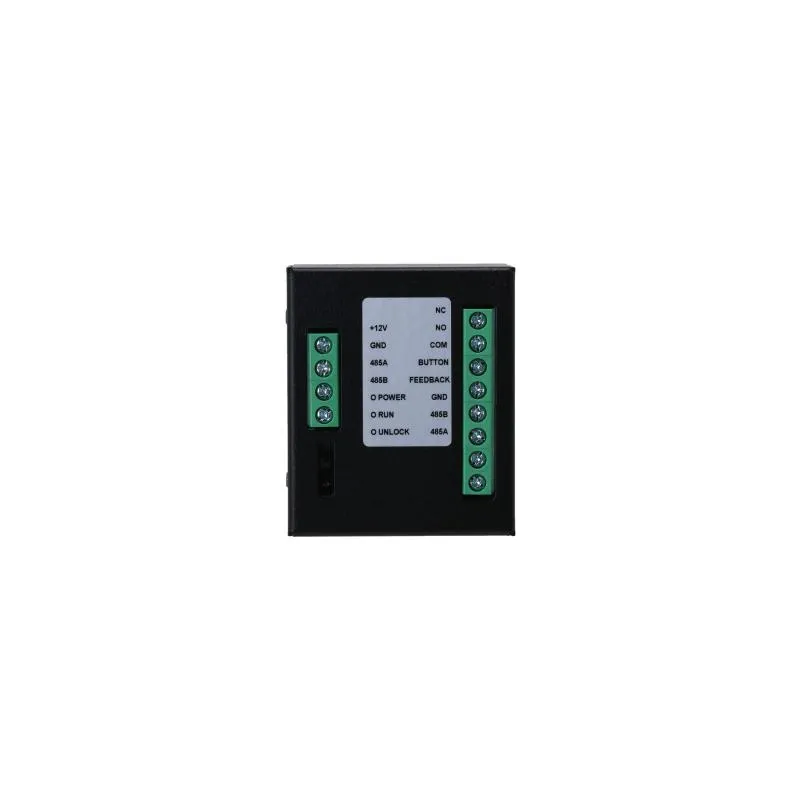

Dahua DEE1010B-S2 Módulo de Extensión RS-485 para Control de Acceso

Módulo RS-485 Dahua DEE1010B-S2: ampliación de señales de puerta

Módulo RS-485: Dahua DEE1010B-S2 para control de acceso. Añade botón de salida y estado de puerta con 12 VDC; útil si amplías una instalación Dahua.

Cuando una instalación de control de acceso crece, lo primero que se complica no es la lectura de credenciales: es la puerta. Empiezan a aparecer peticiones muy concretas: que el sistema sepa si la hoja está abierta, que el pulsador de salida sea fiable, que la cerradura reciba su orden sin inventos. El Dahua DEE1010B-S2 existe justo para eso: llevar esas señales al sistema Dahua a través de RS-485 y mantener el esquema de cableado bajo control.

Este módulo no compite con una controladora completa. Trabaja como extensión: se comunica por RS-485 con el equipo principal y le aporta entradas/salidas dedicadas para la puerta. Eso es lo que marca la diferencia en mantenimiento: cuando hay una incidencia, puedes separar rápido si el problema está en alimentación, en el bus, en el sensor de puerta, en el pulsador o en la propia cerradura.

Qué añade exactamente a la puerta

Tienes una entrada para estado de puerta (Door Status Detection) y otra para botón de salida (Exit Button). Además, incorpora una salida de control de cerradura (Lock Control). Es la combinación típica de una puerta de oficina, portal o acceso de servicio donde quieres que el sistema registre eventos y no solo abra.

Un detalle práctico: si instalas detector de puerta, el sistema puede diferenciar una apertura correcta de una puerta forzada o mal cerrada. No hace magia por sí solo, pero habilita esa lógica en el conjunto del sistema.

Compatibilidad y fricciones reales

Este módulo tiene 2 puertos RS-485, pero eso no significa que vaya a funcionar con cualquier centralita: está pensado para integrarse en un entorno Dahua. Si tu instalación ya usa ese bus en Dahua, la integración es directa. Si estás en otro ecosistema, el camino normal es usar el módulo del mismo fabricante para evitar comportamientos raros con eventos o tiempos de apertura.

También hay una fricción muy común: el espacio. El módulo es compacto (58,2 × 49,2 × 20,2 mm), pero el cableado ocupa. Si vas a montarlo dentro de una caja técnica pequeña, deja margen para entradas, salidas y el paso del bus sin forzar bornes.

Alimentación y consumo cuando compartes fuente

Funciona con 12 VDC a 1 A. En consumo se mueve en valores bajos (? 0,9 W en espera y ? 1 W en funcionamiento), lo que suele venir bien cuando alimentas varios elementos desde una fuente común. Aun así, el punto crítico en muchas instalaciones no es el módulo: es la cerradura. Si vas con cerradura eléctrica o magnética, calcula el presupuesto de corriente del conjunto y deja margen.

Indicadores y mantenimiento en campo

Los 3 LEDs ayudan a diagnosticar sin herramientas especiales: cuando estás delante del armario o la caja, te interesa saber rápido si hay alimentación y si el módulo está activo. En instalaciones con varias puertas, ese detalle ahorra idas y vueltas, sobre todo cuando el fallo es un cable suelto o una alimentación caída.

Dónde tiene más sentido

Este tipo de módulo suele encajar en accesos donde el control no se limita a abrir: oficinas con control horario, comunidades con registro de eventos, salas técnicas y puertas con exigencia de supervisión. Si solo buscas una apertura básica y tu sistema ya trae las E/S necesarias, no vas a notar el salto.

Entorno de trabajo

Trabaja entre -10 °C y +60 °C y con 0%–95% de humedad relativa sin condensación. Para exterior expuesto, lo que manda no es el rango: es la protección física. Si hay lluvia, polvo o sol directo, usa caja estanca y un montaje pensado para ese entorno.

Cómo instalar y dejar fino el Dahua DEE1010B-S2

1. Confirma que tu instalación es Dahua y que el equipo principal comunica por RS-485. Si tu bus es otro, para aquí y revisa compatibilidad antes de cablear.
2. Planifica el punto de montaje: dentro de caja técnica o armario, deja espacio para el módulo (58,2 × 49,2 × 20,2 mm) y, sobre todo, para el paso del cableado.
3. Prepara la alimentación a 12 VDC y verifica que la fuente puede con el conjunto. El módulo consume poco, pero la cerradura suele ser el elemento que más aprieta el presupuesto.
4. Conecta el RS-485 entre el equipo principal y el módulo usando uno de los puertos disponibles. Mantén el cableado del bus ordenado y separado de potencia cuando sea posible.
5. Cablea el botón de salida a su entrada dedicada. Si el pulsador está lejos, cuida el tendido y evita empalmes improvisados dentro de cajas sin sujeción.
6. Cablea el detector de estado de puerta. Comprueba mecánicamente que el sensor realmente cambia de estado al cerrar; muchos falsos fallos vienen de un imán mal alineado.
7. Conecta el control de cerradura (Lock Control) y revisa el tipo de cerradura que tienes instalada. Antes de cerrar la caja, prueba apertura y cierre varias veces.
8. Enciende y valida con los LEDs: confirma alimentación y actividad. Si no hay respuesta, revisa primero 12 VDC, después RS-485 y por último las entradas de puerta.
9. Haz una prueba completa: apertura desde credencial/terminal, apertura desde botón de salida y evento de puerta abierta/cerrada. Si algo no cuadra, corrige ahí mismo el cableado y la colocación del sensor.

Marca: Dahua Technology

Publicado:

30/01/2026

Última actualización:

30/01/2026

Revisado por:

Héctor Rubio Pita (Experto en Hardware e Inteligencia Artificial)
