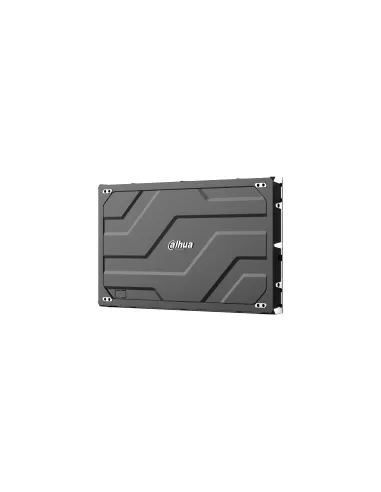

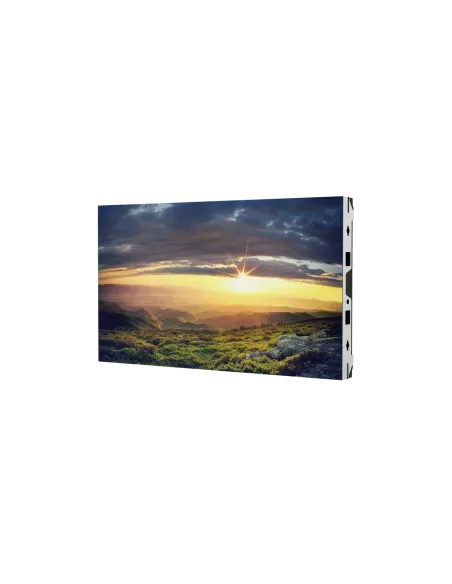

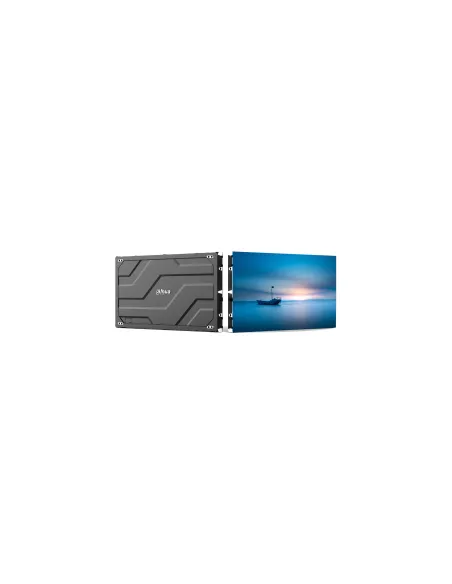

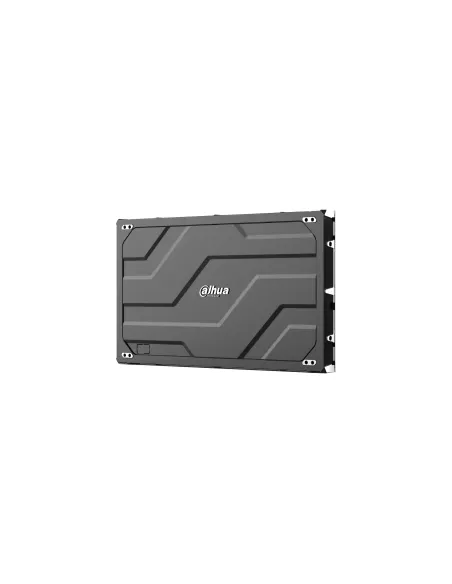

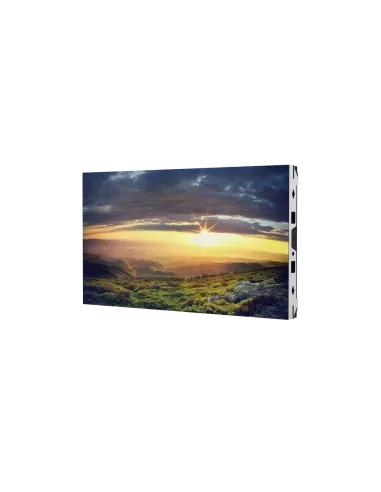

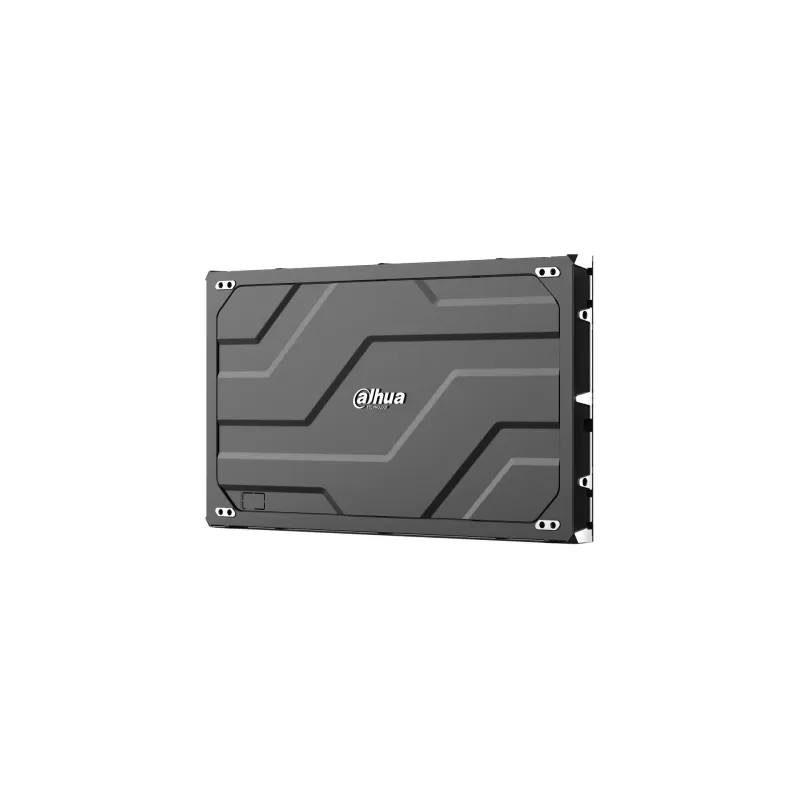

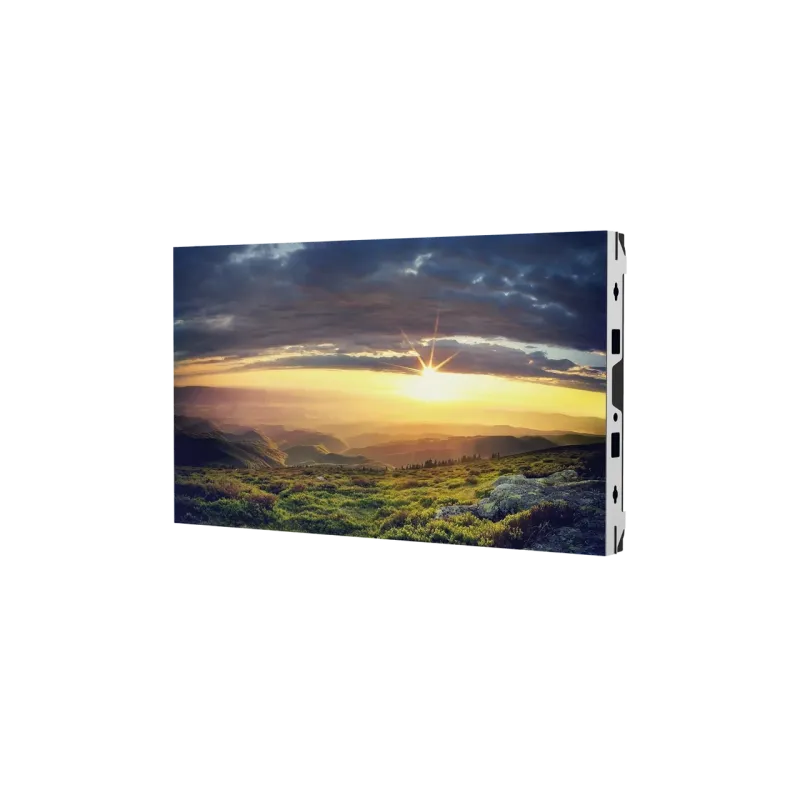

Dahua DHI-PHSIA1.5-AH Cabinet LED COB interior 600 nit

• El cálculo por filas y columnas permite definir la resolución del videowall antes de cerrar la configuración del control.
• La calibración punto a punto ayuda a planificar la continuidad de brillo y color entre módulos.
• Dimensionar la alimentación desde la superficie total ayuda a prever la capacidad necesaria antes del montaje.
• El acceso por la cara de visualización reduce la dependencia de un pasillo trasero para las intervenciones.

• Integración de videowalls interiores cuya superficie se calcula cabinet por cabinet.
• Bastidores murales o de suelo que requieren reservar desde el diseño el lado de servicio.
• Recorridos de señal donde hay que seleccionar CAT5, fibra multimodo o monomodo según la distancia.
• Proyectos que deben dimensionar la potencia por superficie y mantener el cabinet dentro de sus rangos ambientales.

Cabinet Flip COB con paso de píxel de 1,5625 mm

La tecnología Flip COB y la configuración 1R1G1B forman la estructura LED de este cabinet. El paso de 1,5625 mm corresponde a una densidad de 409.600 píxeles por metro cuadrado y permite dimensionar la trama del videowall antes de fijar el número de unidades.

El pitch describe la separación entre píxeles, pero no determina por sí solo la distancia de observación. También intervienen el tamaño total, la resolución de la composición y el contenido, vistos desde cada posición.

La matriz de cada unidad determina la resolución del conjunto

Un cabinet mide 600 × 337,5 mm y contiene una matriz de 384 × 216 píxeles en relación 16:9. El número de unidades por filas y columnas determina tanto la superficie como la resolución de la composición.

Las resoluciones 2K, 4K, 8K y 16K corresponden a composiciones pixel a pixel del videowall, no a una unidad individual. El formato final depende de la distribución de cabinets y del sistema de control que gobierna la matriz.

Brillo, calibración y refresco en la cadena de imagen

El panel especifica 600 nit de brillo máximo, contraste de 10.000:1 y escala de grises de 13 bits. La temperatura de color es 9.300 K ± 200 K; la calibración punto a punto ayuda a mantener la uniformidad de brillo y color entre módulos.

El ángulo de visión es de 160° tanto en horizontal como en vertical, y la frecuencia de refresco alcanza 3.840 Hz. Esta cifra permite contrastar el panel con los requisitos del sistema, pero no garantiza por sí sola un resultado concreto con cualquier cámara, contenido o controlador.

Montaje, acceso de servicio y tolerancias

El cabinet admite montaje mural o sobre suelo y mantenimiento frontal. Si la estructura limita el acceso por detrás, el servicio desde la cara de visualización evita depender de un pasillo trasero; esa cara debe quedar accesible para intervenir.

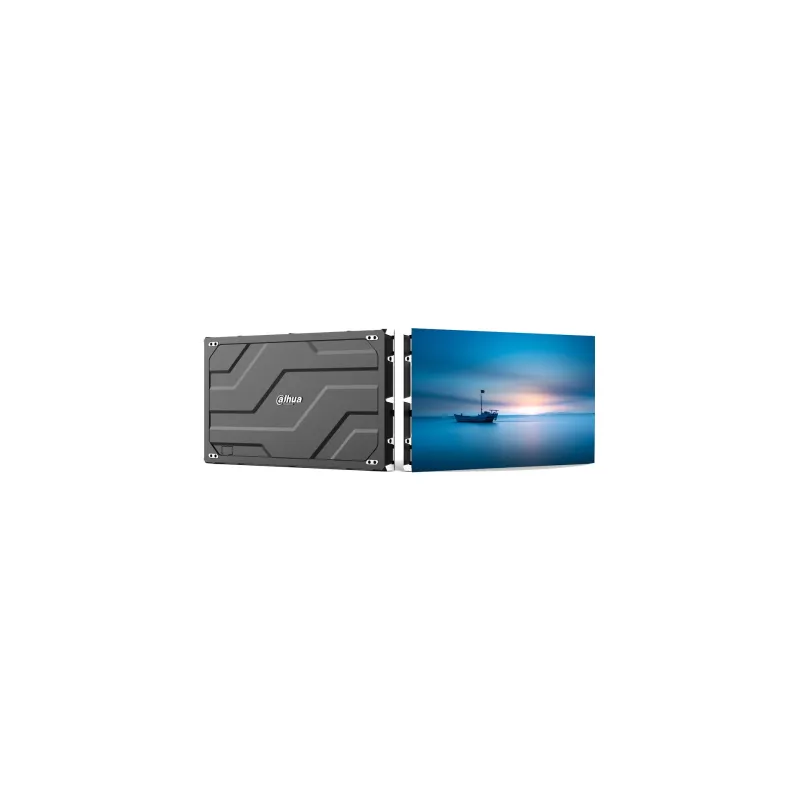

La carcasa de aluminio fundido a presión mide 600 × 337,5 × 34,3 mm y pesa 4 kg ± 0,5. La tolerancia de empalme de ±0,1 mm permite prever las juntas entre unidades; el soporte y la planitud del conjunto siguen siendo necesarios para mantener una alineación correcta.

Alimentación, transmisión y límites ambientales

La entrada eléctrica especificada es AC 110-220 V (±10 %). El consumo máximo es de 350 W/m² y el medio de 120 W/m²; ambas cifras permiten estimar la alimentación necesaria según la superficie total y la configuración del videowall.

El frontal tiene clasificación IP65 y la parte trasera IP43. El cabinet está especificado para interiores; funciona entre -10 °C y +40 °C, con humedad relativa del 10-80 %. Para almacenamiento, el rango es de -20 °C a +60 °C y 10-80 % de humedad relativa.

Las distancias máximas indicadas son 100 m por CAT5, 300 m por fibra multimodo y 10 km por fibra monomodo. La longitud del enlace depende del medio empleado y del equipo de control del videowall.

Cómo planificar su integración

1. Define el formato y la superficie del videowall; cada cabinet ocupa 600 × 337,5 mm y mantiene una relación 16:9.
2. Calcula la resolución horizontal multiplicando el número de columnas por 384 píxeles y la vertical multiplicando las filas por 216.
3. Dimensiona la estructura mural o de suelo con el peso y las medidas de cada unidad, y reserva acceso de servicio frontal.
4. Estima la alimentación sobre la superficie total: utiliza 120 W/m² como potencia media y 350 W/m² como máximo especificado.
5. Selecciona CAT5 o fibra según el recorrido previsto y mantén la instalación dentro de los rangos de temperatura y humedad de funcionamiento.
