El Marmitek Connect ARC13 es un extractor de audio diseñado para resolver un problema habitual: el televisor moderno entrega el sonido por HDMI ARC, pero el equipo de audio que quieres usar sigue siendo analógico. En vez de sustituir amplificador o altavoces, este dispositivo hace de puente entre la salida ARC de la TV y las entradas más comunes en equipos estéreo: RCA (L/R) y mini-jack de 3,5 mm. La instalación se centra en el retorno ARC, por lo que encaja tanto si el sonido procede de apps del televisor como si lo genera la propia TV a partir de otras fuentes conectadas a ella.

La conectividad se mantiene deliberadamente simple: 1x HDMI ARC como entrada y dos tipos de salida analógica para adaptarse a distintos escenarios. La salida RCA estéreo es la opción típica si vas a entrar a un amplificador, un equipo Hi?Fi o una etapa con entradas de línea; el jack de 3,5 mm es útil si tu sistema tiene AUX, si quieres conectarlo a altavoces autoamplificados con entrada mini-jack o si necesitas una conexión analógica directa a una entrada compacta.

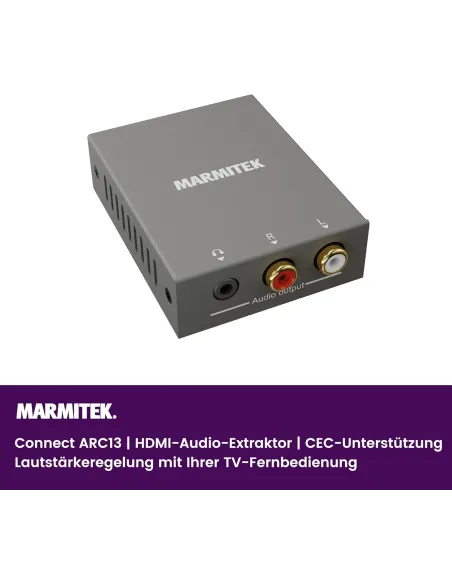

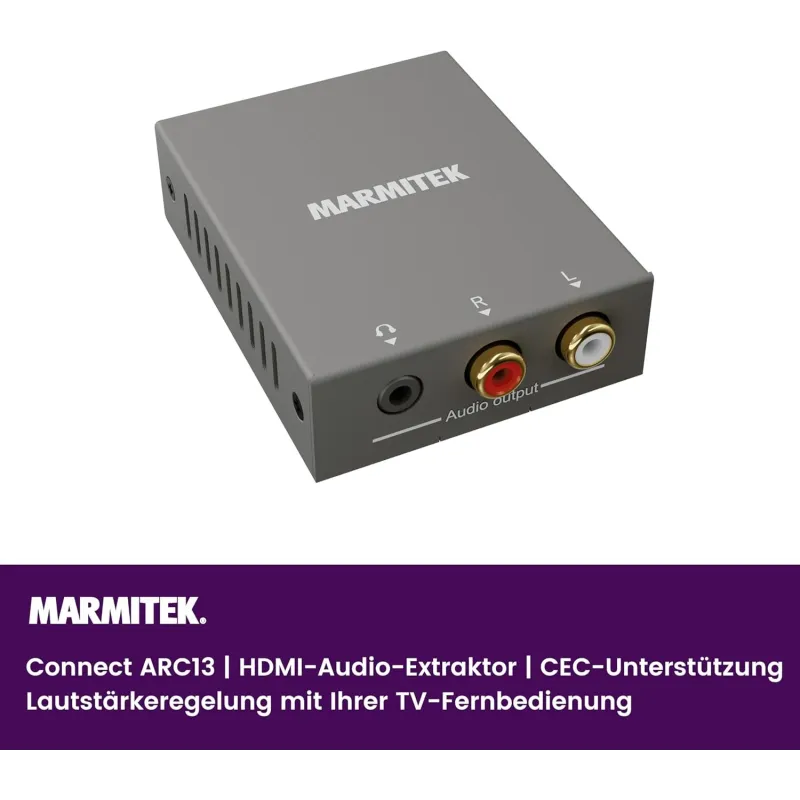

En el control de volumen, el Connect ARC13 destaca por su compatibilidad con HDMI CEC. Esto permite que, cuando el televisor tenga CEC activado, el volumen se gestione desde el mando del televisor, algo especialmente práctico cuando el equipo de sonido está fuera de la vista o cuando quieres una experiencia uniforme para todos los miembros de la casa. Ten en cuenta que la unidad indica salida de línea variable, así que el nivel de salida acompaña al control de volumen del sistema.

En formatos de audio, el equipo acepta por HDMI PCM 2.0, Dolby Digital 5.1 y DTS 5.1. Si la TV o la fuente entrega una señal multicanal, el extractor puede hacer downmix para entregar audio en 2.0 CH. Esto es clave si tus altavoces son estéreo: evita quedarte sin sonido o escuchar solo parte de la mezcla cuando la emisión o la app del televisor usa 5.1.

Otro punto importante es que su enfoque es el audio analógico: está orientado a llevar el sonido a equipos de dos canales, no a mantener una cadena multicanal por HDMI. Si tu objetivo es conservar multicanal a un receptor AV por HDMI, este tipo de extractor no es la pieza adecuada, porque la salida se declara en 2.0 CH y el propósito es precisamente convertir a estéreo para máxima compatibilidad con sistemas analógicos.

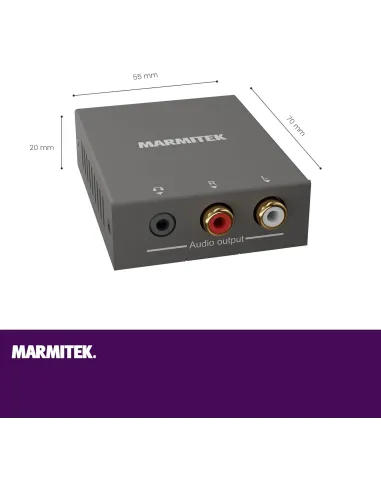

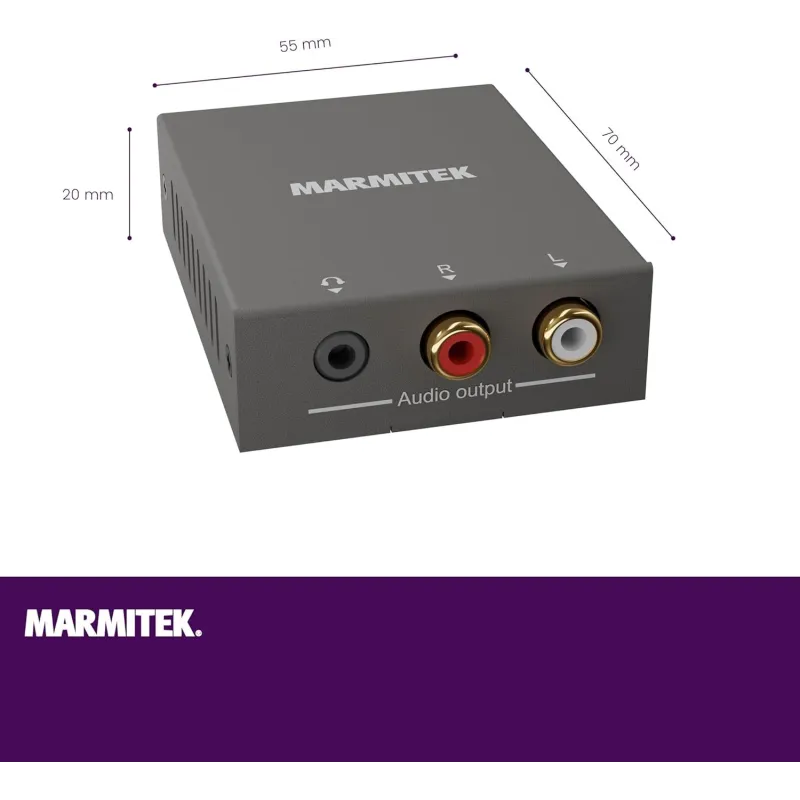

Para ocultarlo, ayuda su tamaño compacto: 20 x 55 x 70 mm y un peso de 80 g. Se alimenta a 5 VDC por micro-USB; en el manual se indica fuente 5 VDC / 500 mA y un consumo máximo de 0,86 W, cifras que encajan con una alimentación por USB cercana, según la instalación disponible en tu mueble o televisor.

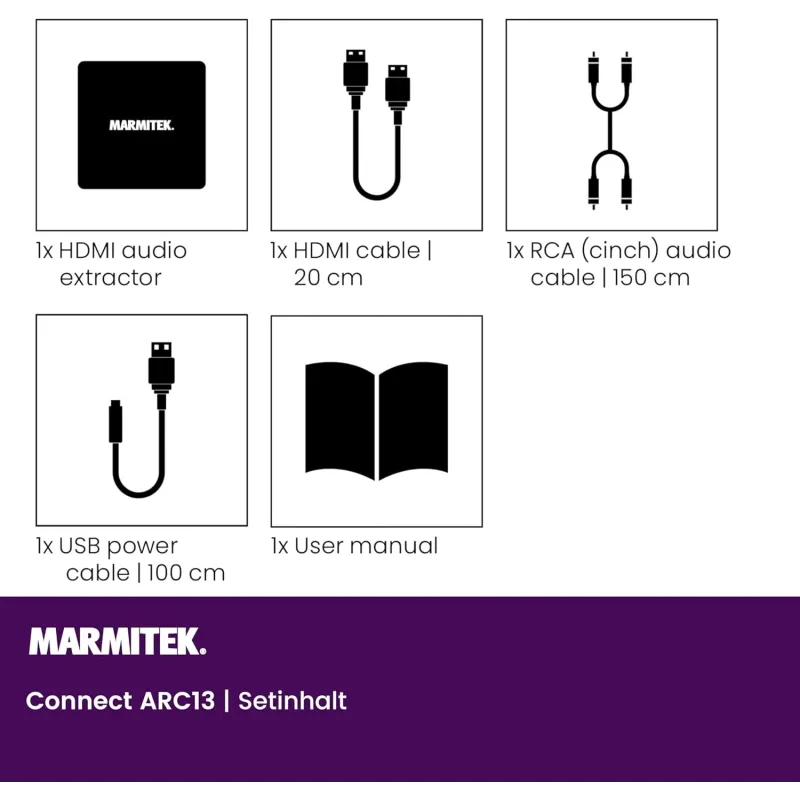

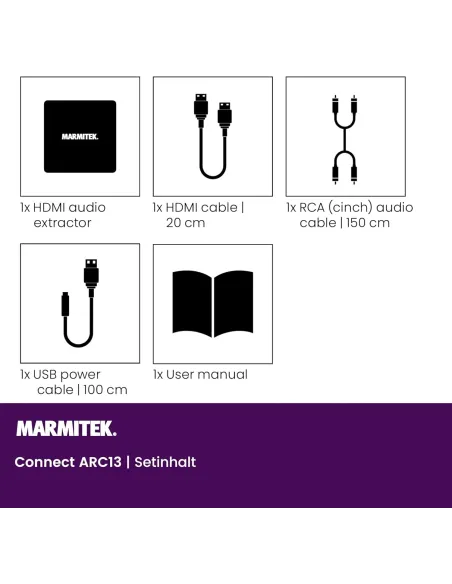

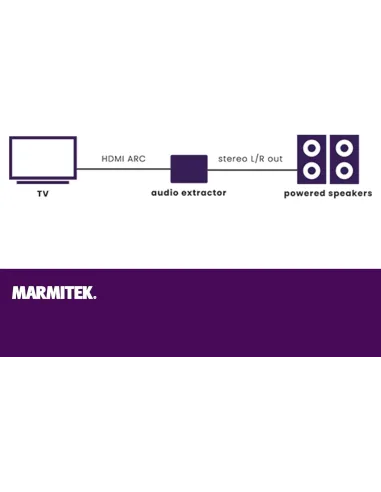

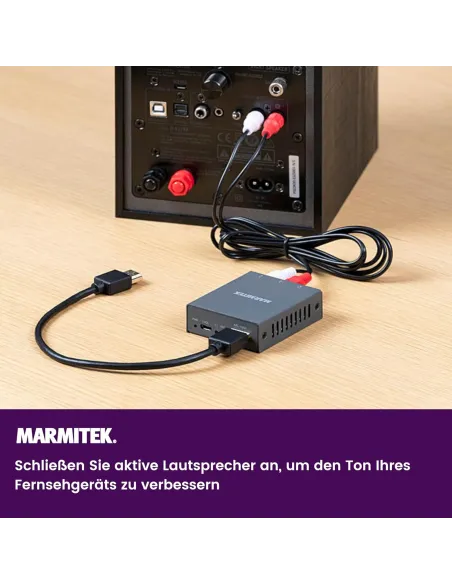

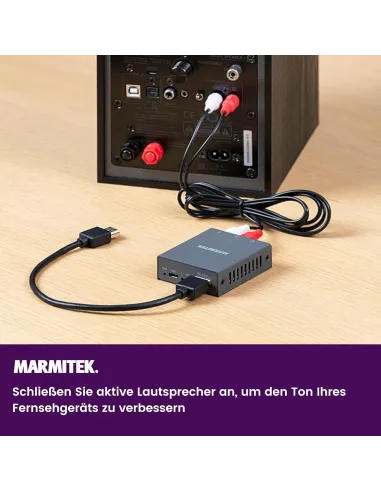

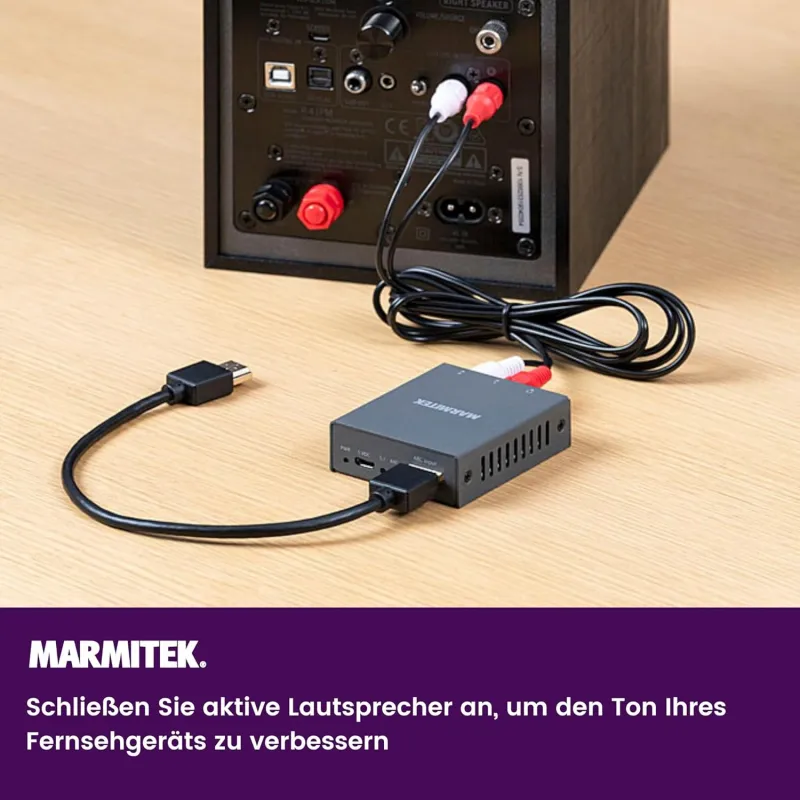

Para empezar sin compras adicionales, el paquete incluye el propio extractor y cables: HDMI de 20 cm, RCA (cinch) de 150 cm y cable de alimentación USB de 100 cm, además de guía/manual. Con ese conjunto puedes montar un esquema típico: TV (puerto ARC) ? HDMI corto al extractor ? RCA a amplificador o altavoces activos, dejando el adaptador discretamente detrás del televisor.

Detalles prácticos que marcan la diferencia

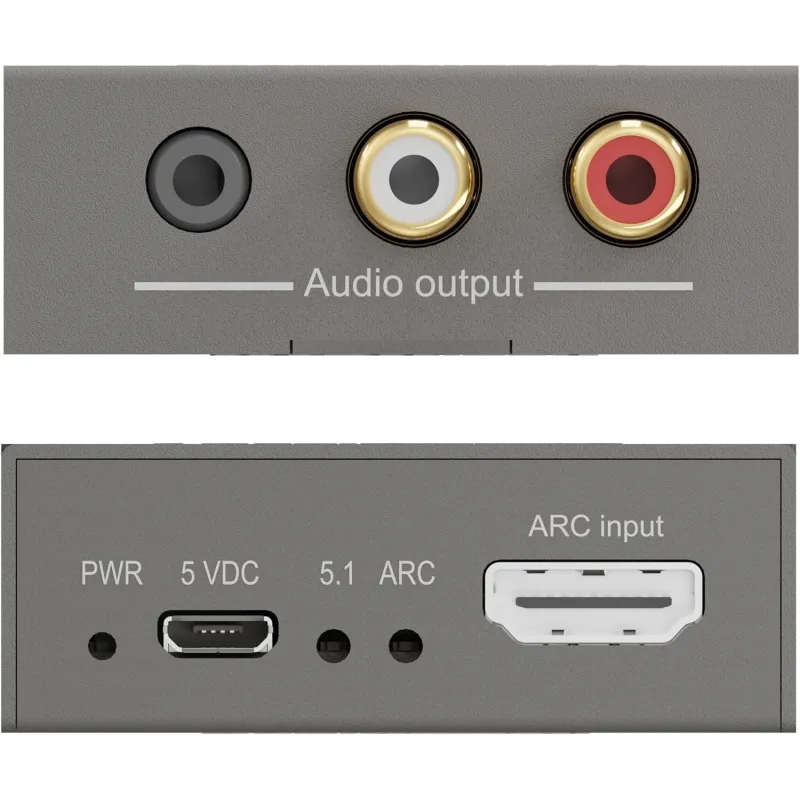

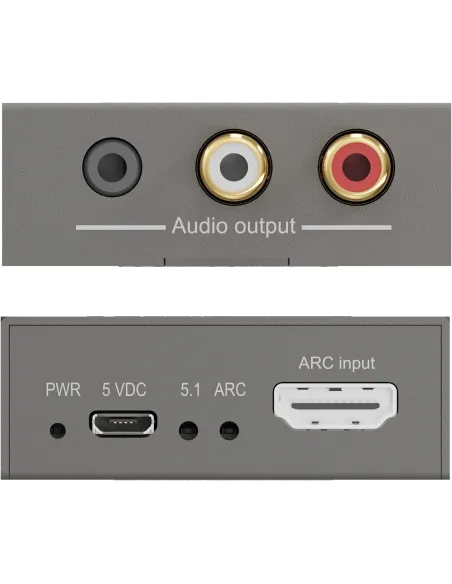

Indicadores LED para diagnosticar señal y formato

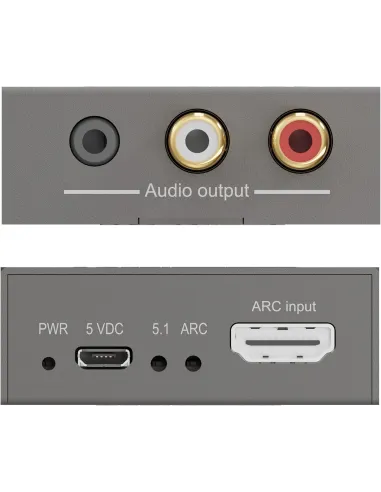

Incluye LEDs Power, 5.1 y ARC para identificar el estado del dispositivo. El LED ARC indica si el retorno de audio está detectado (apagado: sin señal ARC; encendido: señal ARC detectada). El LED 5.1 ayuda a entender qué está llegando: rojo para PCM o sin señal, rojo parpadeando para Dolby 5.1 y verde parpadeando para DTS 5.1.

Salida analógica con margen para distintos equipos

En la tabla de especificaciones se indica un Vmax de 2 Vrms, junto con una relación señal/ruido >90 dB y diafonía >80 dB. También se detalla un rango de frecuencia de 20 Hz ~ 20 kHz ± 1 dB. Son parámetros relevantes si conectas a un amplificador estéreo y quieres evitar ruido o pérdida evidente en el rango audible.

Condiciones de funcionamiento para ubicarlo bien

El manual indica temperatura de funcionamiento de 0 °C a 40 °C y humedad de 20% a 90%. Esto orienta sobre dónde instalarlo: lo habitual es detrás del televisor o dentro del mueble, pero conviene asegurar ventilación razonable y evitar zonas muy cerradas con exceso de calor.

Qué comprobar antes de montarlo

• Que el puerto HDMI del televisor sea ARC y esté configurado como salida de audio ARC en el menú de sonido.
• Que HDMI CEC esté activado si quieres que el mando del televisor controle el volumen (la función depende de la configuración de la TV).
• Que tu equipo de sonido acepte entrada analógica por RCA (L/R) o por jack 3,5 mm, según el cableado que vayas a usar.
• Que tu televisor entregue un formato compatible (PCM 2.0, Dolby Digital 5.1 o DTS 5.1) para que el extractor pueda convertirlo a 2.0 CH.

Cómo instalar y usar el Marmitek Connect ARC13

1. Localiza en tu televisor el puerto HDMI ARC (suele estar marcado como ARC) y deja accesible esa toma.
2. Conecta un cable HDMI desde el puerto HDMI ARC del televisor a la entrada 1x HDMI ARC del Connect ARC13 (puedes usar el HDMI incluido de 20 cm si el dispositivo queda detrás de la TV).
3. Elige la salida de audio: conecta RCA L/R a la entrada de línea de tu amplificador/altavoces activos, o usa el jack 3,5 mm si tu equipo tiene entrada AUX.
4. Conecta el cable de alimentación micro-USB al extractor y al puerto USB disponible (o a una fuente de 5 VDC); verifica que el LED Power queda encendido.
5. En el menú del televisor, activa la salida de audio por HDMI ARC y selecciona ARC como salida principal de sonido.
6. Si quieres controlar el volumen con el mando del televisor, activa HDMI CEC en la TV y comprueba que el volumen modifica el nivel de salida (la salida de línea es variable).
7. Reproduce contenido y observa los LEDs: el LED ARC debe indicar señal ARC detectada; el LED 5.1 te ayuda a identificar si llega PCM, Dolby 5.1 o DTS 5.1.
8. Si no hay audio, cambia el ajuste de formato de salida del televisor a PCM 2.0 o revisa que el contenido esté en Dolby Digital 5.1 o DTS 5.1, formatos admitidos por el extractor.
