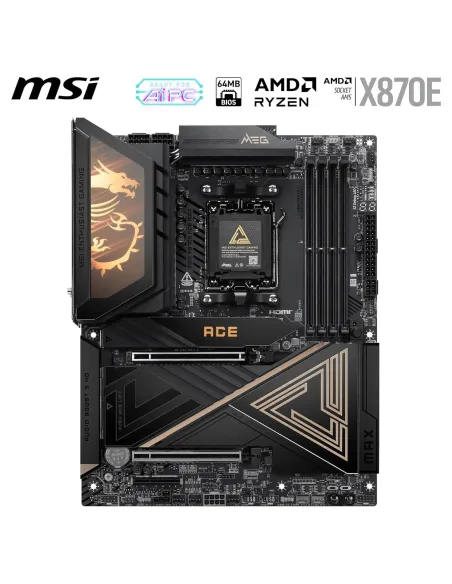

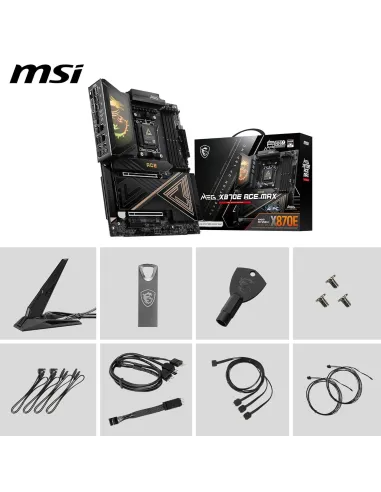

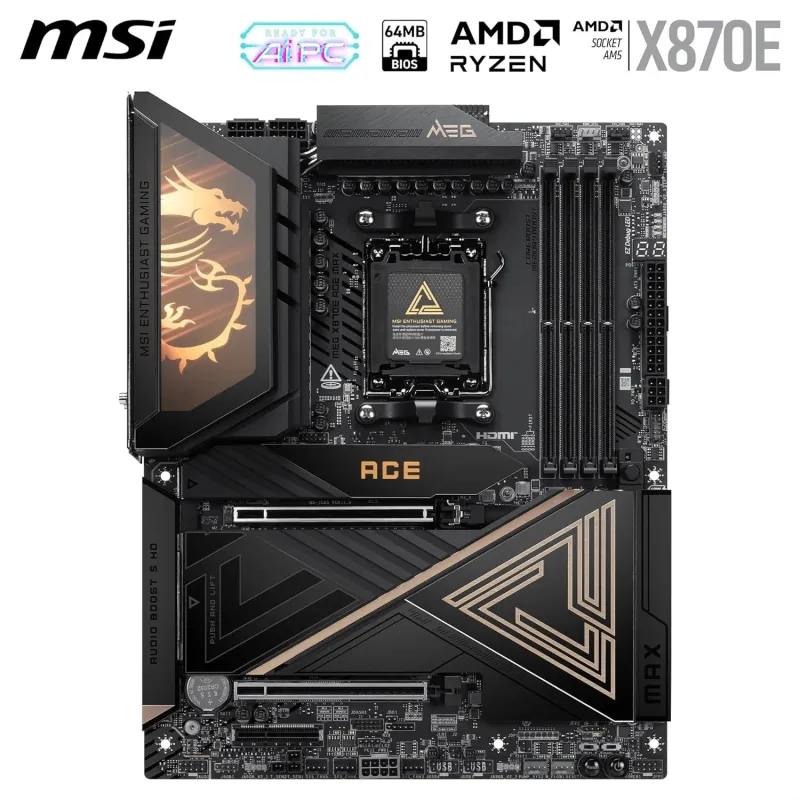

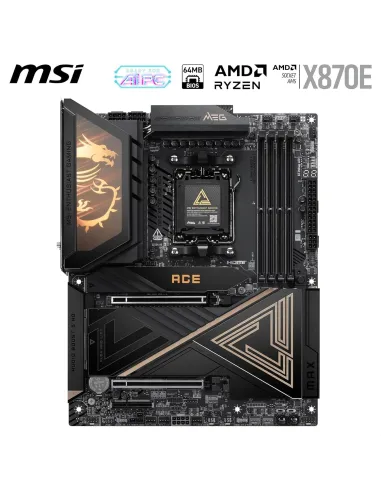

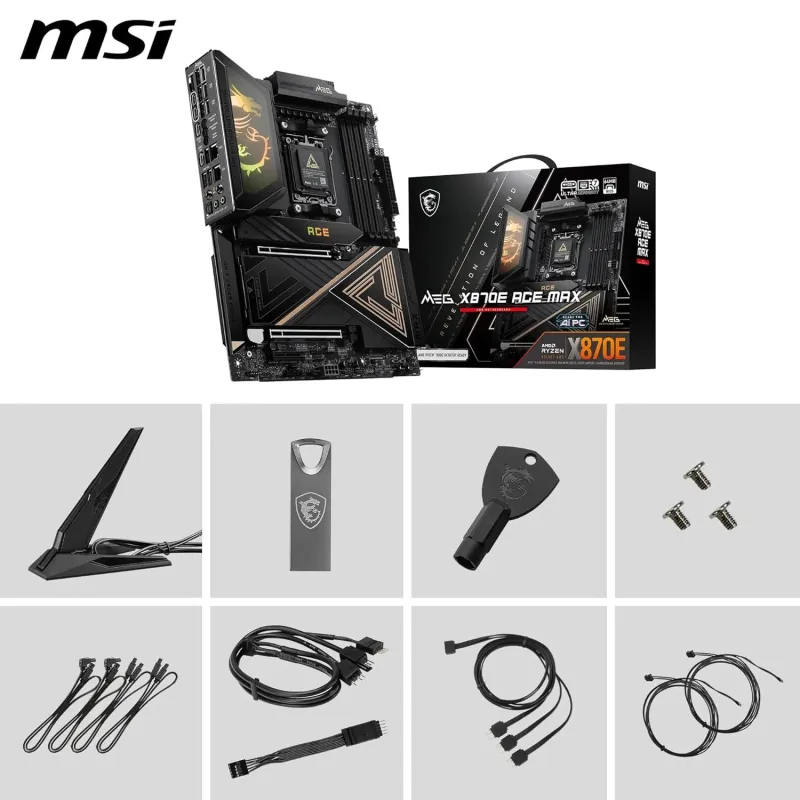

MSI MEG X870E ACE MAX

Placa base ATX AM5 MSI MEG X870E ACE MAX con chipset AMD X870E: Wi?Fi 7, doble LAN 10GbE+5GbE, USB4 40 Gbps y 5× M.2; ideal si usas NAS y SSD NVMe.

Esta placa base MSI MEG X870E ACE MAX tiene un perfil muy claro: gente que va a usar la red y los puertos como parte del flujo de trabajo. Si vas a montar un equipo “tope” pero lo conectas por Wi?Fi y con un solo SSD, estás infrautilizando lo que pagas.

Si tu NAS/switch es 10GbE, tendrás transferencias más rápidas por cable. Si tu red es 1GbE, seguirá funcionando, pero no verás ese salto. Si quieres separar tráfico (internet por un puerto y NAS por el otro), la doble LAN te deja hacerlo sin tarjetas adicionales.

Si dependes de USB?C para almacenamiento externo o un dock, USB4 40 Gbps es el punto clave. Si tu dock no es USB4, funcionará igualmente, pero a la velocidad que soporte el propio dock. Si conectas un SSD externo rápido, este tipo de puerto es el que evita quedarte “topado” por el bus.

En expansión, aquí no hay que interpretarlo: 5× M.2 te permite crecer sin tarjetas. Si ya sabes que tendrás varios NVMe (sistema, proyectos, scratch, librería, backups), te encaja. Si solo quieres el SSD del sistema y quizá uno secundario, no necesitas una placa con cinco ranuras.

Compatibilidad que conviene verificar antes de montar

Vídeo sin GPU: la placa ofrece HDMI 2.1 y salida de vídeo por USB4 Type?C. Si instalas una CPU AM5 con iGPU, tendrás imagen. Si la CPU no incluye iGPU, no tendrás señal por esos puertos, aunque el PC arranque.

Memoria: soporta DDR5 en 4 ranuras UDIMM con hasta 256 GB y perfiles AMD EXPO. Si quieres ir a altas frecuencias, el perfil EXPO facilita el ajuste. Si priorizas capacidad, planifica módulos compatibles y una configuración coherente (por ejemplo, 2 módulos frente a 4 según tu objetivo).

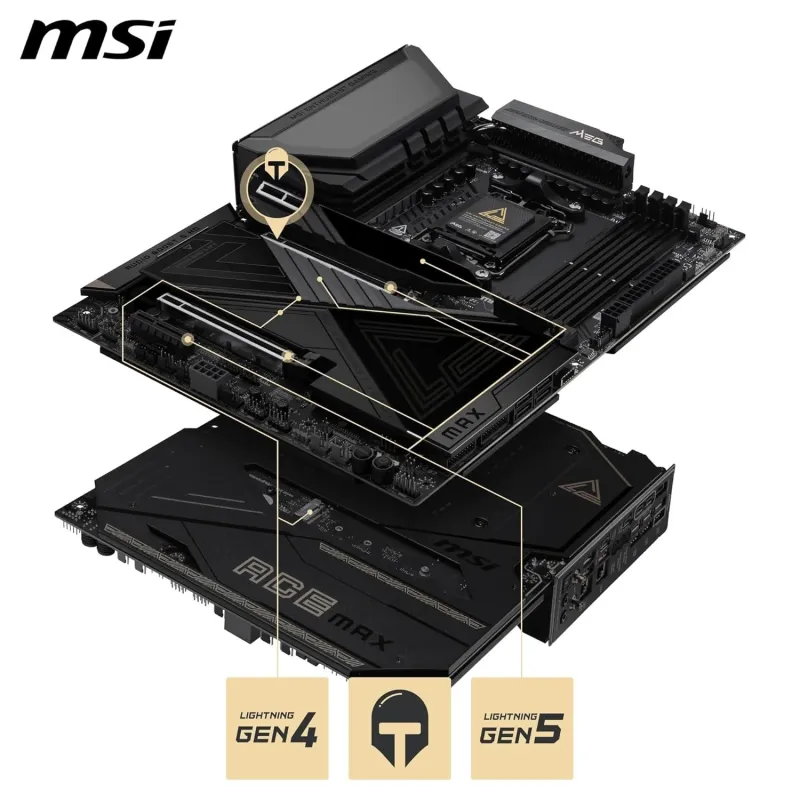

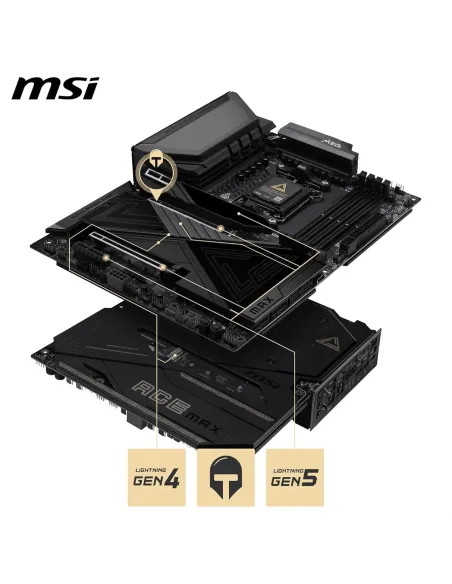

Almacenamiento: las ranuras M.2_1 y M.2_2 van desde la CPU y pueden llegar a PCIe 5.0 x4. Las M.2_3/4/5 van desde chipset y son PCIe 4.0 x4. Si compras un NVMe PCIe 5.0, colócalo en M.2_1 o M.2_2. Si es PCIe 4.0, cualquiera encaja, pero optimizar ubicación evita desperdiciar el potencial del SSD.

Caja y montaje: el formato es ATX con PCB de 243,84 mm × 304,8 mm. Si tu caja es compacta o tu gestión de cables es justa, verifica compatibilidad física y el acceso a conectores, especialmente si vas a poblar varias ranuras M.2 y SATA.

Conectividad y expansión, sin ruido

La combinación de Wi?Fi 7 + Bluetooth 5.4 cubre el uso inalámbrico moderno. Si tu router es Wi?Fi 7, aprovecharás mejor la capacidad. Si no lo es, conectará igualmente en modos anteriores. Para periféricos como mandos o auriculares, Bluetooth 5.4 aporta compatibilidad sin depender de dongles.

En audio, integra Realtek ALC4082 + ESS9219Q, con S/PDIF y hasta 32 bit/384 kHz en frontal. Si usas auriculares con cable y te importa el detalle, este bloque está orientado a ese escenario. Si vas a usar audio por USB o por HDMI/DisplayPort, esta parte pesa menos en la decisión.

Cómo montar y dejar fina la MSI MEG X870E ACE MAX (paso a paso)

1. Comprueba que tu procesador es AM5 (Ryzen series 7000/8000/9000 Desktop). Si no es AM5, no encaja en este socket.
2. Si planeas arrancar sin gráfica dedicada, elige una CPU AM5 con iGPU. Si la CPU no incluye iGPU, no tendrás imagen por HDMI 2.1 ni por USB4 Type‑C.
3. Monta el SSD principal en M.2_1 o M.2_2 si es PCIe 5.0. Si es PCIe 4.0, puedes usar cualquier M.2, pero reservar las PCIe 5.0 para SSDs más rápidos suele tener sentido.
4. Planifica la red: si tienes NAS/switch 10GbE, conecta ese cable al puerto 10GbE y deja el 5GbE para el router o una segunda red. Si tu red es 1GbE, conecta igual, pero no esperes rendimiento de 10GbE.
5. Conecta el panel frontal de la caja y, si vas a usarlo, el USB‑C frontal de 20 Gbps. Si tu caja no tiene USB‑C frontal, ese conector se quedará libre y no pasa nada.

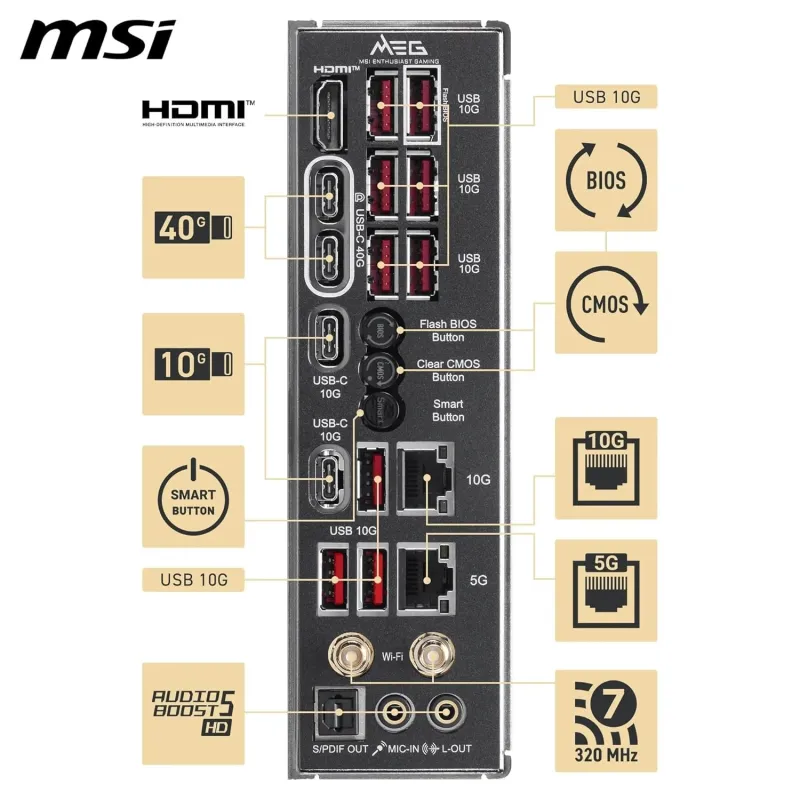

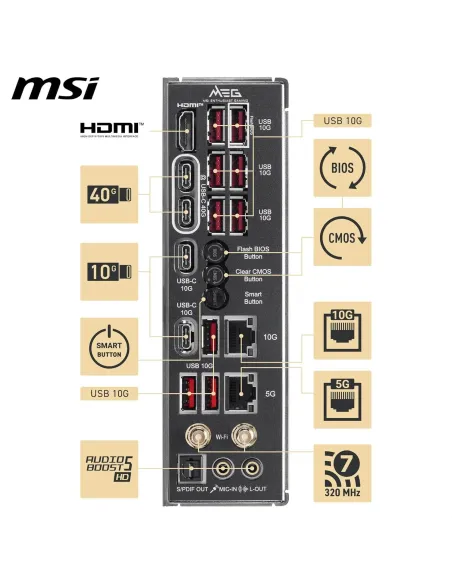

6. Para periféricos de alto ancho de banda (SSD externo, dock), usa los 2× USB4 40 Gbps traseros. Si el dispositivo no es USB4, funcionará a la velocidad que soporte.
7. Instala la RAM DDR5 y activa AMD EXPO en BIOS si tu kit lo soporta. Si tienes inestabilidad, prueba primero con ajustes más conservadores antes de tocar voltajes.
8. Si vas a usar Wi‑Fi, conecta la antena incluida y activa Wi‑Fi 7 en el sistema. Si vas por cable (especialmente 10GbE/5GbE), prioriza Ethernet para transferencias grandes.
9. Revisa ventilación: conecta CPU Fan, System Fan y, si usas líquida, los conectores combo (Pump_Sys). Si un ventilador no gira, revisa que esté en el header correcto y el control PWM/DC configurado.
