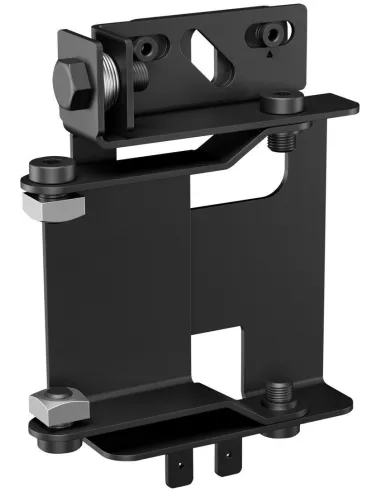

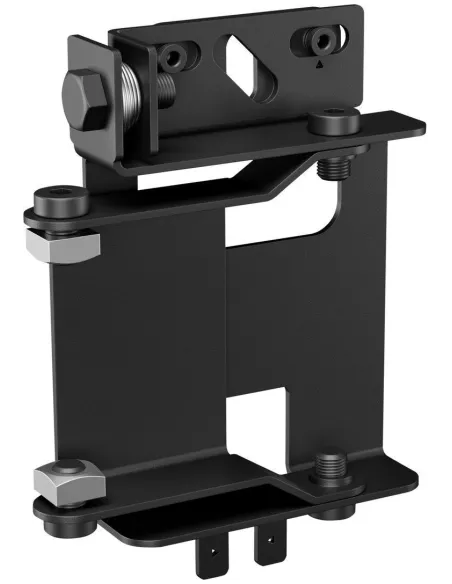

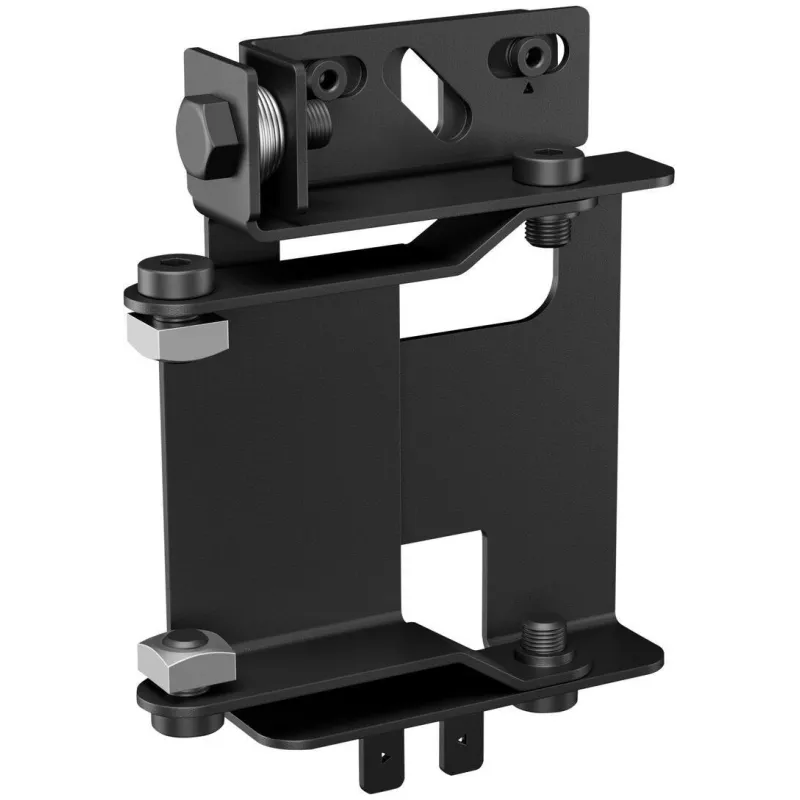

Vogel's PLA 9302 Soporte de Pared DV-LED Ajustable 3D

Qué aporta el PLA 9302 en un montaje dvLED

En un videowall dvLED, la geometría del conjunto no depende solo del panel: la alineación real la marca la estructura, y ahí es donde el Vogel's PLA 9302 tiene sentido. Este soporte de pared dvLED se utiliza para alinear la barra de interfaz de la familia PLB 31xx cuando la pared presenta pequeñas variaciones o cuando el videowall debe quedar empotrado, con tolerancias visuales muy bajas.

Ajuste X-Y-Z: control del plano antes de colgar paneles

El producto incorpora ajustable 3D mediante ajuste X-Y-Z. En la práctica, esto se traduce en poder “llevar” la barra al plano correcto y corregir desviaciones sin depender de calzos o de apretar/soltar tornillería a ciegas. Si estás montando varias barras en vertical u horizontal, este tipo de ajuste ayuda a mantener continuidad entre tramos y a reducir la probabilidad de que el último módulo revele un error acumulado.

Profundidad ajustable de 40 mm: cuando la pared no es tu aliada

La profundidad ajustable de 40 mm está orientada a compensar “barrigas” o zonas retraídas de la pared. En instalaciones reales, especialmente en muros antiguos o superficies con capas (yeso, panelado, pintura gruesa), la pared rara vez es un plano perfecto. Ese margen de 40 mm te permite corregir el desplome local y mantener el plano de la barra donde lo necesitas para que el videowall no quede con sombras o escalones.

Ajuste de altura de precisión de 10 mm: remate fino tras presentar la estructura

Una vez presentadas y fijadas las barras, el ajuste de altura de precisión de 10 mm ayuda a afinar la horizontalidad. Es el tipo de ajuste que evita “volver atrás” cuando detectas una pequeña diferencia al comparar líneas de unión o al comprobar con nivel. En entornos corporativos o de retail, esa corrección fina suele ser la diferencia entre un acabado limpio y un montaje donde las juntas llaman la atención.

Compatibilidad PLB 31xx: planificación sin sorpresas

El PLA 9302 se declara compatible con barras PLB 3111, PLB 3120, PLB 3127 y PLB 3133. Esto es relevante porque, en videowalls, la compatibilidad no es solo “encajar tornillos”: también importa la repetibilidad del ajuste, la posición relativa y cómo se comporta el conjunto cuando repites el patrón en varias barras. Si tu proyecto trabaja con la familia PLB 31xx, este soporte encaja por diseño; si no, lo razonable es seleccionar el soporte correspondiente a tu sistema de interfaz.

Soporte fijo y montaje en pared: estabilidad por encima de movilidad

Este herraje es fijo y de montaje en pared. En un videowall dvLED, el objetivo suele ser estabilidad y alineación, no orientar la pantalla. Si necesitas giro o inclinación, aquí estarías eligiendo el tipo de producto equivocado: el valor del PLA 9302 está en su control del plano y en la facilidad para dejarlo “a escuadra” en la fase estructural.

Color negro y TÜV mark: coherencia visual y conformidad

El acabado negro ayuda a que la estructura pase más desapercibida en instalaciones visibles o semiempotradas. Además, aparece la indicación TÜV mark, útil en proyectos donde se pide documentación de conformidad del conjunto de herrajes utilizado.

Qué comprobar antes de integrarlo en obra

Antes de integrarlo en el plan de montaje, revisa dos puntos: (1) que tu instalación se basa en barras PLB 31xx (PLB 3111, PLB 3120, PLB 3127, PLB 3133) y (2) que el problema a resolver es de alineación/plano (pared irregular, empotramiento o ajuste fino), no de movilidad. Si el objetivo es corregir el plano y rematar el nivelado, la combinación de profundidad ajustable 40 mm y ajuste de altura 10 mm es exactamente el tipo de margen que ahorra tiempo en la fase final.

Cómo instalarlo y ajustar la alineación (paso a paso)

1. Confirma que tu estructura utiliza barras de interfaz PLB 31xx y que la barra concreta es PLB 3111, PLB 3120, PLB 3127 o PLB 3133.
2. Marca en pared la posición prevista del videowall y define el plano objetivo, especialmente si el conjunto va empotrado en un hueco.
3. Presenta el Vogel's PLA 9302 en el punto de montaje y comprueba que el herraje queda dentro del margen físico del hueco (si el videowall va a ras).
4. Fija el soporte a la pared siguiendo el replanteo de la barra, dejando accesibles los puntos de ajuste para poder trabajar después sin desmontar.
5. Ajusta la profundidad ajustable de 40 mm para compensar irregularidades del muro y llevar la barra al plano correcto.
6. Realiza el ajuste X-Y-Z para cuadrar la posición de la barra y alinear el conjunto con el resto de soportes/puntos de anclaje.
7. Instala o presenta la barra PLB correspondiente y verifica continuidad visual entre barras (mismo plano y misma altura relativa).
8. Aplica el ajuste de altura de precisión de 10 mm para afinar la horizontalidad tras la instalación, corrigiendo pequeñas diferencias entre tramos.
9. Antes de colgar paneles, repite la comprobación del plano en varios puntos del videowall (centro y extremos) y bloquea los ajustes una vez validado.

Marca: Vogel's

Publicado:

23/01/2026

Última actualización:

23/01/2026

Revisado por:

Héctor Rubio Pita (Experto en Hardware e Inteligencia Artificial)
