WP WPC-PAN-6UP-24 Accesorio para Panel de Conexiones

• Concentra 24 enlaces Cat 6 en una sola unidad de rack.
• Permite intervenir bloques de seis puertos desde el frontal.
• Reduce herramienta mediante terminación toolless codificada.
• Descarga tensión con la bandeja trasera y sus puntos de amarre.
• Entrega panel y 24 módulos como un conjunto coherente.

• Rack de oficina con una planta o zona de hasta 24 tomas.
• Instalaciones que requieren altas y cambios sin desmontar todo el panel.
• Proyectos UTP Cat 6 con etiquetado y certificación por enlace.
• Armarios donde la gestión trasera debe quedar sujeta y accesible.
• Equipos de instalación que buscan una terminación repetible sin punch-down.

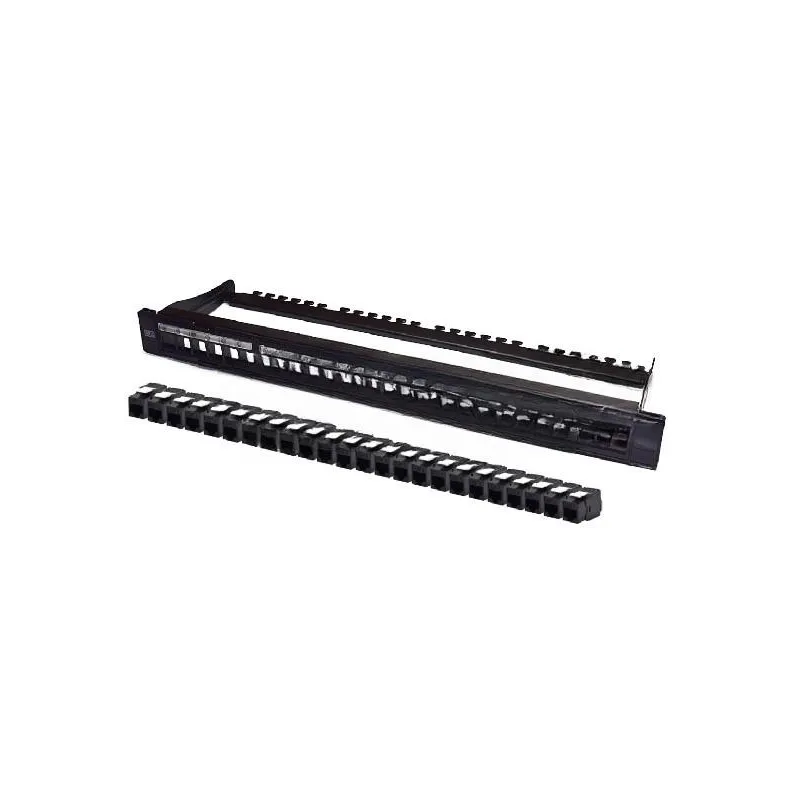

Veinticuatro terminaciones Cat 6 en una sola unidad de rack

El WP WPC-PAN-6UP-24 no es un marco vacío ni un accesorio menor: es un patch panel modular de 19 pulgadas y 1U que incluye 24 keystones Cat 6 UTP. Esa diferencia evita comprar tomas por separado y permite plantear desde el principio una zona completa de cableado.

El frontal se divide en cuatro módulos de seis puertos. Los bloques pueden retirarse desde delante, de modo que una reparación o una ampliación no obliga a desmontar todo el panel ni a trabajar únicamente desde la parte trasera del rack. En salas donde el servicio debe mantenerse, esa accesibilidad reduce tiempo de intervención.

La terminación toolless utiliza una tapa con código de color para ordenar los pares y cerrar el IDC. No elimina la necesidad de respetar T568A o T568B, el destrenzado mínimo y el radio del cable, pero sí reduce la dependencia de una herramienta punch-down y facilita resultados repetibles.

La bandeja trasera extraíble aporta puntos de amarre para descargar tensión antes de que el cable llegue a cada toma. Los 24 enlaces deben etiquetarse en ambos extremos y probarse después de la terminación; el panel organiza el canal, pero la certificación depende de todo el recorrido.

La compra resulta coherente en racks con 24 tomas Cat 6 UTP y necesidad de mantenimiento frontal. Para un proyecto apantallado, Cat 6A o de menor densidad, la familia correcta cambia antes de empezar a terminar cables.

Montaje, terminación y documentación del panel

• Fija el panel en una unidad libre del rack de 19 pulgadas y deja acceso a la bandeja posterior.
• Define un único esquema, T568A o T568B, para los 24 puertos y documenta la numeración antes de terminar.
• Ordena cada par en la tapa del keystone, conserva el trenzado hasta el IDC y cierra el módulo sin forzar la carcasa.
• Sujeta los cables en la bandeja trasera con holgura suficiente para retirar un bloque de seis puertos desde el frontal.
• Etiqueta panel y roseta con el mismo identificador y prueba continuidad, mapa de hilos y rendimiento de cada enlace.
