ATEN CE801 Extensor KVM USB True 4K HDMI Cat 6

Extensor KVM ATEN CE801 por Cat 6 para HDMI y USB en instalaciones

Extensor KVM: ATEN CE801 True 4K por Cat 6 (70 m). Controla un PC por HDMI y USB a distancia: 4K a 70 m o 1080p a 100 m, más RS-232.

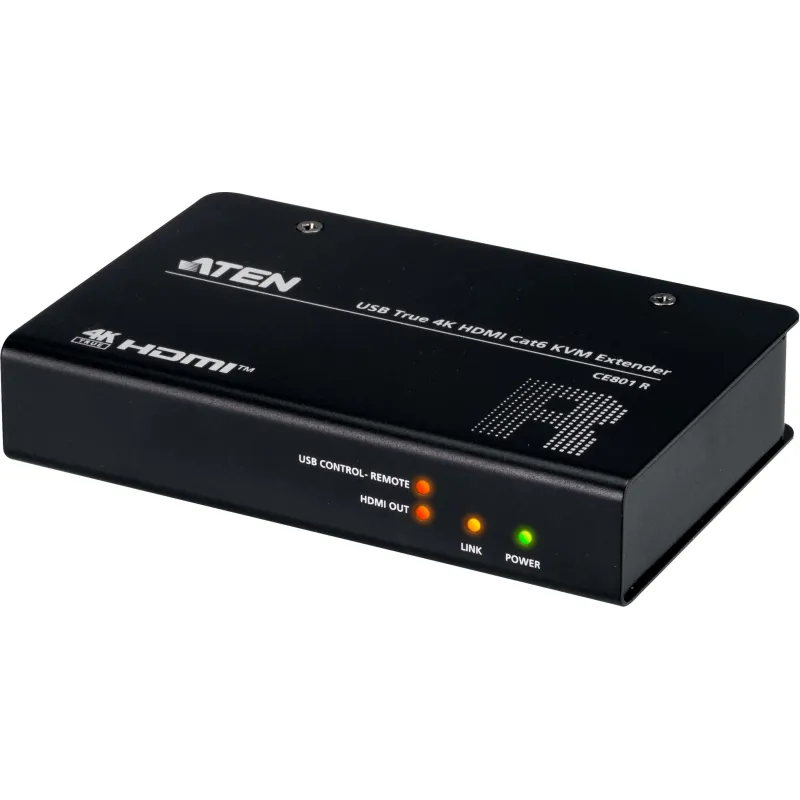

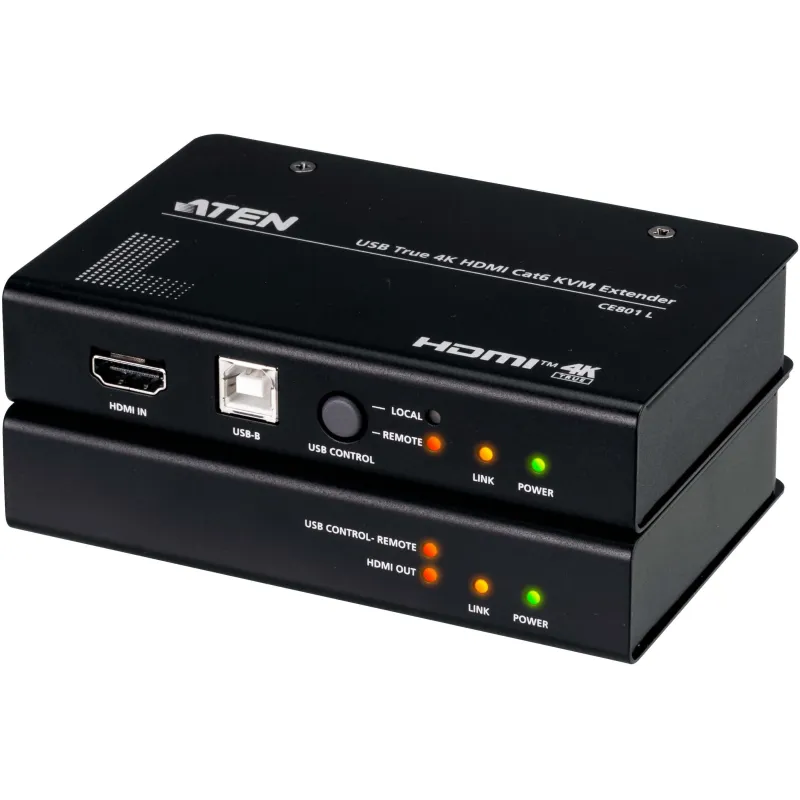

El ATEN CE801 (kit CE801L + CE801R) está orientado a instalaciones donde el ordenador debe quedarse en una zona controlada y el usuario trabaja desde otra ubicación. En lugar de alargar cables sueltos, concentra el enlace entre unidades en un único cable Cat 6/Cat 6A, manteniendo vídeo HDMI y el control KVM por USB de teclado y ratón.

La decisión principal es la distancia con la resolución que necesitas. Si trabajas con pantallas 4K y te importa que el texto y la interfaz se vean limpios, el modo True 4K está diseñado para hasta 70 m. Si el recorrido sube y no puedes cambiar el trazado, el modo Long-Reach permite 1080p hasta 100 m, que suele ser suficiente para operación, supervisión y puestos de mantenimiento donde prima llegar.

En salas de control y racks técnicos, el valor real suele estar en la estabilidad y en lo rápido que se resuelven incidencias. Aquí ayuda que el control sea plug and play (sin drivers) y que la alimentación tenga bloqueo por tornillo, algo que reduce cortes por tirones en armarios y bandejas de cables. Si el extensor va a estar en una zona con manipulación frecuente, la protección ESD integrada suma margen frente a descargas estáticas.

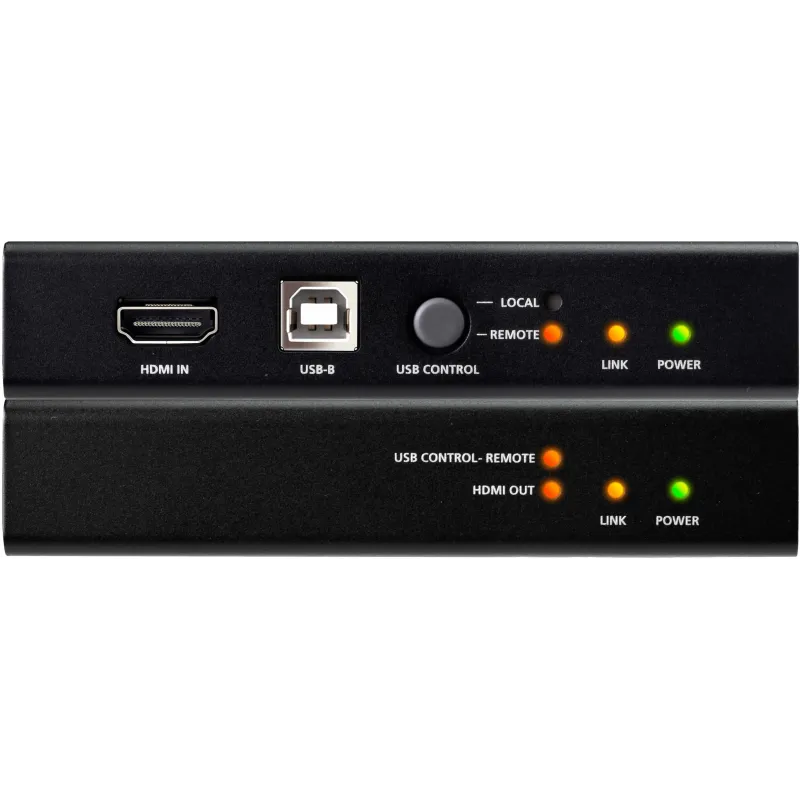

También es un equipo pensado para escenarios con dos puntos de acceso: consola local y consola remota. La prioridad local conmutable es útil cuando hay un técnico al lado del rack y, a la vez, alguien trabajando desde el puesto remoto: evita que el control cambie de manos sin intención, y simplifica soporte en remoto cuando toca intervenir en persona.

Si en tu proyecto hay integración de periféricos de campo, el RS-232 remoto puede marcar la diferencia. Permite enlazar un dispositivo serie en el extremo remoto y comunicarlo desde el lado local. En la práctica, esto se usa para control o interacción con equipos que siguen usando puerto serie en instalaciones (por ejemplo, determinados sistemas de señalización o elementos de automatización ligera), siempre que tu flujo ya contemple RS-232.

El cableado es el otro punto que decide si la instalación queda fina o si aparecen microcortes y renegociaciones. Para recorridos cercanos al máximo, interesa Cat 6A y un tendido bien terminado; si además hay fuentes de interferencia (motores, líneas eléctricas, cuadros), el apantallado y una buena puesta a tierra ayudan. Si no puedes garantizar el cable ni el entorno, una alternativa de fibra suele dar más margen.

Perfiles donde encaja: puestos de operación con el PC en rack, mostradores donde quieres el equipo fuera del alcance del público y entornos técnicos donde separar calor y ruido del puesto de trabajo. Perfiles donde no encaja tan bien: necesidades de USB más allá de teclado/ratón o requisitos de 4K a 100 m sin bajar resolución.

Casos de uso reales: cuándo elegir 4K a 70 m y cuándo 1080p a 100 m

True 4K para interfaces exigentes

Si tu trabajo depende de leer texto pequeño, supervisar dashboards o manejar aplicaciones con mucha interfaz, el 4:4:4 a 60 Hz ayuda a que la imagen se vea más “de monitor” y menos “de vídeo”. En ese escenario, apunta a 70 m en True 4K y cuida el trazado del cable Cat 6/Cat 6A.

Long-Reach cuando manda el recorrido

Si el puesto remoto está lejos (pasillos técnicos, plantas distintas, salas separadas), el modo Long-Reach permite 1080p hasta 100 m. Es una forma directa de llegar sin rehacer la obra, siempre que aceptes que la resolución se queda en Full HD.

Doble consola sin líos de acceso

Cuando hay soporte in situ y operación remota, la prioridad local conmutable aporta control: un técnico puede tomar el mando en el armario y, cuando termina, devolver el acceso al remoto sin depender de cambios de cable ni de software.

RS-232 remoto para integración

Si tu instalación usa control serie, el RS-232 remoto permite mantener ese flujo sin añadir conversores por separado. Si no hay dispositivos RS-232 en tu proyecto, puedes tratarlo como una opción que queda disponible, no como un requisito.

Montaje en rack y estabilidad de alimentación

Para proyectos con armario, el montaje en rack y el conector de alimentación con bloqueo ayudan a dejar el sistema fijo y con menos desconexiones accidentales. Es el tipo de detalle que se nota cuando el equipo está años en servicio.

Cómo instalar y dejar fino el ATEN CE801

1. Define la distancia del enlace entre unidades y decide el modo: True 4K hasta 70 m o Long-Reach 1080p hasta 100 m.
2. Prepara un cable Cat 6 o Cat 6A con terminación correcta (conectores bien crimpados y sin empalmes). Si el recorrido pasa junto a potencia o maquinaria, prioriza cable apantallado y una puesta a tierra coherente.

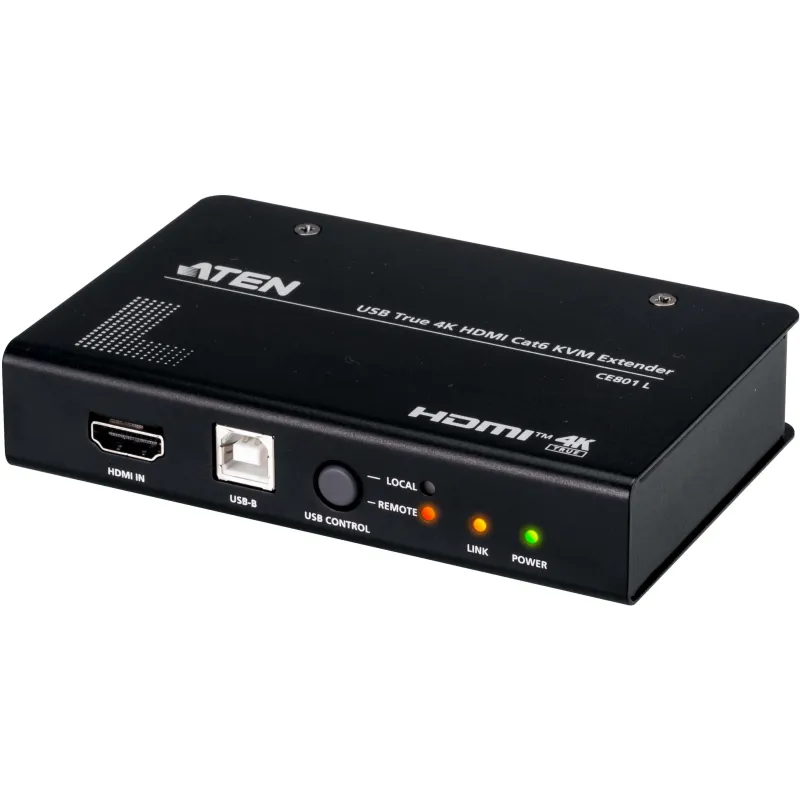

3. En el lado local, conecta la fuente de vídeo por HDMI y el USB de control al equipo (teclado/ratón por USB). Mantén los cables cortos y bien fijados para evitar tirones.
4. En el lado remoto, conecta la pantalla por HDMI y enchufa teclado y ratón en los puertos USB tipo A de la consola remota.
5. Une CE801L y CE801R con el cable Cat 6/Cat 6A. Evita pasar el cable por canalizaciones saturadas o cerca de transformadores si puedes.
6. Conecta los adaptadores de corriente y fija la alimentación usando el bloqueo por tornillo para que no se suelte al manipular el rack.

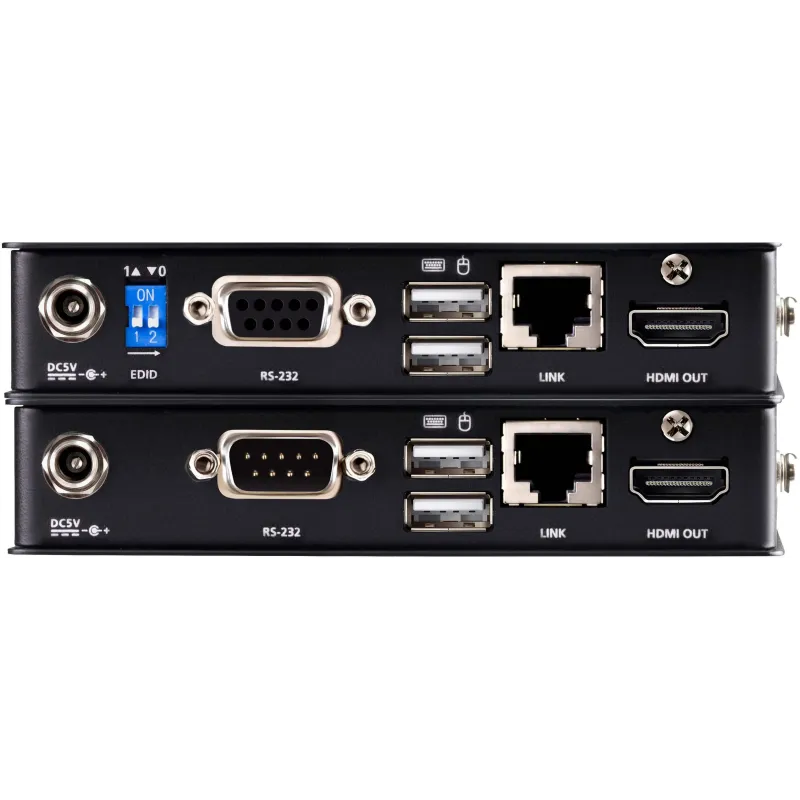

7. Si vas a usar RS-232, conecta el dispositivo serie en el extremo remoto y prueba la comunicación desde el lado local con el comando/flujo que use tu instalación.
8. Verifica el resultado en pantalla: prueba contenido 4K y texto fino si vas en True 4K, y revisa que el teclado y el ratón responden sin latencia ni desconexiones.
9. Si usas doble consola, prueba el cambio de prioridad local conmutable en una situación real (técnico en armario y operador remoto) para dejar claro quién tiene el control en cada momento.
