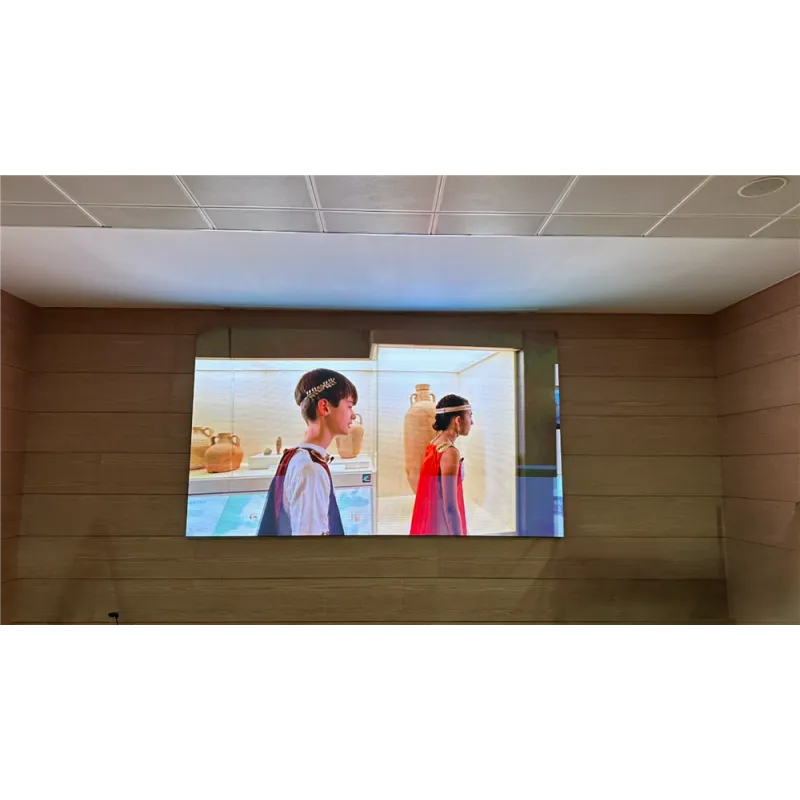

Dahua DHI-PHSIA2.5-LC Bin 3 Pantalla LED

• Composición más previsible al trabajar con una retícula física 16:9 y 240 × 135 puntos por cabinet.
• Menos desmontajes planificados cuando el diseño del muro reserva la ruta frontal o posterior adecuada.
• Mayor margen de ubicación al combinar CAT5 o fibra según la distancia entre la controladora y la superficie.
• Menos elementos mecánicos internos gracias a la ventilación sin ventilador del cabinet.
• Ajustes vinculados al módulo mediante el almacenamiento flash de los datos de corrección de la tarjeta luminosa.

• En salas de control, el pitch de 2,5 mm y la resolución por cabinet favorecen la lectura de datos y gráficos próximos.
• En recepciones y comercios, la relación 16:9 permite trasladar contenidos panorámicos a una superficie modular.
• En videoconferencias y retransmisiones, la frecuencia de 3840 Hz limita la aparición de bandas durante la captación.
• En muros próximos a una pared, el acceso frontal evita depender de un pasillo posterior para cada intervención.
• En proyectos LED modulares, la distancia de transmisión disponible se adapta al enlace CAT5 o de fibra elegido.

Un cabinet de 600 × 337,5 mm para una retícula 16:9

El Dahua DHI-PHSIA2.5-LC Bin 3 es el módulo físico de una pantalla LED modular para interiores. Sus LED SMD 2020 ocupan una superficie de 600 × 337,5 mm, una medida que permite repetir la misma geometría al construir una pared con varios cabinets.

Cada unidad aporta una retícula de 240 × 135 puntos. La controladora recibe esa composición modular y permite extender el lienzo con más cabinets sin convertir cada módulo en una pantalla independiente.

El pitch de 2,5 mm reduce la separación visible entre puntos LED. En un vestíbulo, una sala de control o un punto de venta, esa densidad ayuda a conservar la definición de tipografías, iconos y gráficos observados a distancias interiores cortas o medias.

Los 500 nits están orientados a espacios interiores con iluminación controlada. La cifra resulta adecuada para vídeo, presentaciones y señalización dentro de una sala, pero no resuelve una instalación sometida a sol directo, fachada o terraza.

La frecuencia de 3840 Hz mantiene una actualización elevada durante desplazamientos, animaciones y capturas. En videoconferencias, retransmisiones y grabaciones reduce el riesgo de bandas visibles cuando la cámara registra el muro LED.

La densidad de 160.000 puntos por metro cuadrado, la escala de grises de 12-14 bits y el contraste de 6000:1 trabajan sobre la separación entre zonas oscuras, degradados y elementos luminosos dentro del espacio de presentación.

El cabinet mide 600 × 337,5 × 39,6 mm y pesa aproximadamente 3,5 kg. El aluminio fundido a presión aporta una estructura rígida en un formato que se puede colocar, alinear o sustituir como unidad dentro de una pared modular.

El mantenimiento frontal y trasero condiciona la profundidad necesaria alrededor del muro. El acceso frontal resuelve intervenciones cuando la estructura queda próxima a una pared; el acceso posterior permite trabajar desde un pasillo técnico.

La protección IP30 en ambas caras sitúa el cabinet en espacios interiores protegidos. La instalación debe quedar fuera de lluvia, condensación y polvo intenso, porque esa protección no sustituye a la de un panel concebido para exterior.

La entrada eléctrica admite AC 100-240 V con una tolerancia de ±10 %. El proyecto debe contemplar un consumo máximo de 370 W/m² y un consumo medio de 125 W/m² para dimensionar alimentación y ventilación del recinto técnico.

La transmisión puede alcanzar 100 m mediante CAT5, 300 m mediante fibra multimodo o 10 km mediante fibra monomodo. El enlace se selecciona según la distancia entre la controladora y el videowall; el cabinet no reemplaza esos elementos del sistema.

La instalación admite fijación fija, montaje posterior o montaje magnético, con conexión rígida entre módulos. La solución final depende de la estructura, de la planitud del muro y del acceso de servicio reservado en el proyecto.

Los datos de corrección de la tarjeta luminosa se pueden almacenar en memoria flash. Esa función conserva los ajustes asociados al módulo durante las intervenciones y evita tratar cada sustitución como una configuración completamente nueva.

El funcionamiento queda limitado a una temperatura de -10 °C a +40 °C y una humedad relativa del 10 % al 65 %. Durante el almacenamiento, el rango térmico pasa a -20 °C a +55 °C, manteniendo la misma banda de humedad relativa.

Lo que cambia al planificar la pared LED

Detalle de píxel para lectura próxima

La separación de 2,5 mm resulta especialmente útil cuando el público lee mensajes, datos o gráficos desde distancias interiores cortas y medias. En un muro observado siempre desde lejos, ese nivel de detalle puede dejar de ser el criterio principal.

Brillo ajustado a interior

Los 500 nits permiten plantear contenidos de señalización, formación y comunicación corporativa en salas con luz controlada. Una superficie expuesta a iluminación solar directa necesita más brillo o una solución específica para ese entorno.

Una geometría que encaja con el vídeo

La proporción 16:9 facilita trasladar presentaciones, vídeos corporativos y señales de cámara a una composición modular. El diseño del lienzo conserva una relación panorámica conocida al sumar cabinets.

Refresco pensado para captación

Los 3840 Hz cobran importancia cuando el videowall aparece en una videoconferencia, una retransmisión o una grabación. Para mensajes estáticos aportan margen, pero la captación de movimiento es el escenario que más aprovecha esta característica.

Dos accesos de intervención

El mantenimiento por ambos lados permite elegir la ruta de servicio antes de cerrar la estructura. Un muro con poco espacio posterior puede reservar el frente; una instalación con pasillo técnico puede trabajar desde detrás.

Rigidez en un formato manejable

El aluminio fundido a presión y el peso aproximado de 3,5 kg mantienen cada cabinet como una unidad manejable durante la colocación. La estructura del muro sigue siendo necesaria para soportar, alinear y fijar el conjunto.

Cómo preparar la instalación

1. Define la retícula con cabinets de 600 × 337,5 mm y conserva la relación 16:9 cuando las fuentes de vídeo lo requieran.
2. Calcula la estructura para el peso distribuido y mantén la planitud necesaria para evitar diferencias visibles entre módulos.
3. Instala el sistema de sujeción fijo, posterior o magnético compatible con el muro y reserva el acceso de servicio correspondiente.
4. Dimensiona la alimentación con AC 100-240 V, un consumo máximo de 370 W/m² y un consumo medio de 125 W/m².
5. Selecciona el enlace de transmisión según la distancia: CAT5 hasta 100 m, fibra multimodo hasta 300 m o fibra monomodo hasta 10 km.
6. Conecta la controladora y ajusta la superficie antes de reproducir contenido, revisando uniformidad, alineación y escala de grises.
7. Mantén el cabinet en interior, entre -10 °C y +40 °C y con una humedad relativa del 10 % al 65 %.
