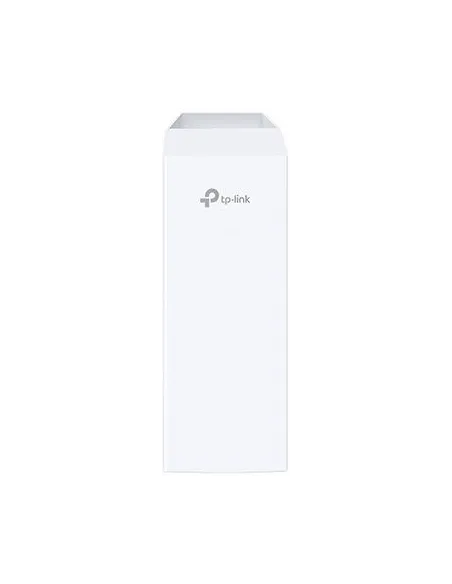

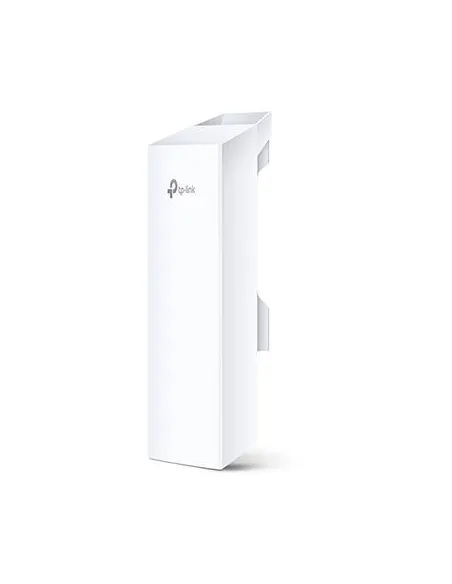

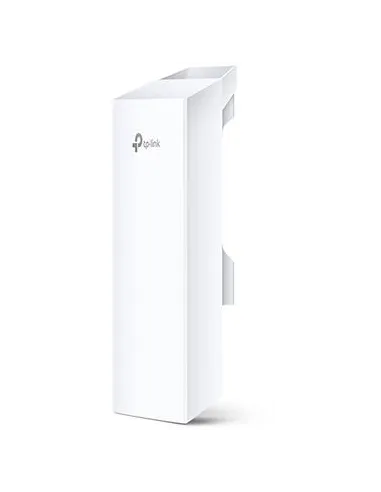

TP-Link CPE 510 Punto de Acceso de Exterior de 13dBi en 5GHz a 300Mbps

• Un enlace por radio evita tender una línea Ethernet física entre edificios separados cuando la trayectoria permite comunicación directa.
• Los modos de red permiten elegir entre puente de acceso-cliente y recepción WISP según la topología existente.
• La alimentación por cable simplifica el montaje en altura cuando no hay una toma eléctrica junto al punto de instalación.
• Las herramientas de PharOS permiten revisar señal y conectividad desde la administración del equipo.

• Para una cámara fija en un almacén separado del edificio principal, con visibilidad entre ambas ubicaciones.
• Para enlazar una oficina y un anexo cuando el caudal cableado de hasta 100 Mbps cubre las aplicaciones locales.
• Para una instalación elevada donde llevar alimentación por Ethernet evita instalar una toma junto al dispositivo.
• Para redes con varios CPE compatibles que se configuran y supervisan mediante PharOS y Pharos Control.

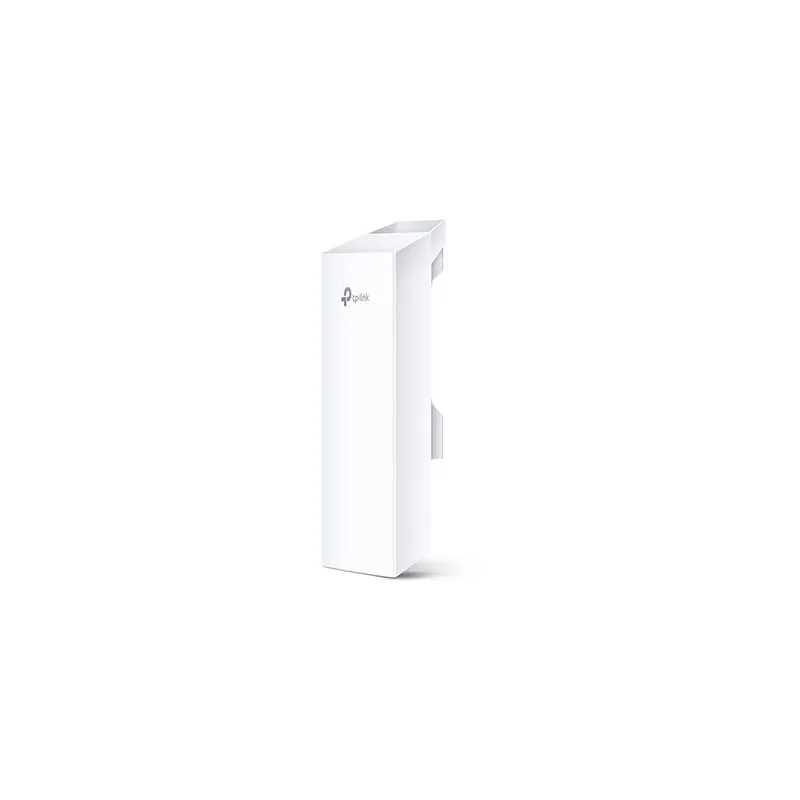

Un puente inalámbrico direccional entre ubicaciones fijas

La antena integrada de 13 dBi y doble polarización dirige la señal hacia un receptor concreto. El haz no reparte cobertura alrededor del equipo: una orientación precisa y una trayectoria despejada favorecen el enlace entre edificios, anexos o instalaciones separadas.

Para crear un puente punto a punto hacen falta dos CPE. Una unidad trabaja como Punto de Acceso y la otra como Cliente; una sola no enlaza por sí misma dos redes. En cada extremo, la conexión Ethernet debe integrarse con el router, switch o dispositivo local correspondiente.

El modo Router AP permite distribuir una conexión desde el equipo, mientras Router Cliente AP (WISP) recibe servicio de una red inalámbrica y participa en el encaminamiento. El modo adecuado depende de si se tiende un enlace entre redes, se ofrece acceso local o se recibe una conexión existente.

El ancho de canal cambia la tasa inalámbrica

Hasta 300 Mbps con 40 MHz

La tasa física máxima anunciada de 300 Mbps corresponde a un canal de 40 MHz. Con 20 MHz el máximo es 144,4 Mbps; con 10 MHz, 72,2 Mbps; y con 5 MHz, 36,1 Mbps. Un canal más estrecho reduce la tasa máxima, pero permite adaptar la configuración a entornos de radio con interferencias.

El estándar 802.11a/n opera en 5 GHz y no equivale a Wi-Fi 6 ni a una red móvil 5G. La selección automática de canal y DFS ayudan a elegir frecuencias compatibles con el entorno y la región; la potencia de transmisión también puede variar con el canal y la versión de hardware.

Los dos puertos Ethernet 10/100 Mbps fijan el techo del tráfico hacia la red cableada. Aunque el enlace de radio alcance una tasa física superior, el caudal que pasa por esos puertos no se convierte en una conexión Gigabit. Para transportar más de 100 Mbps hasta un router, ordenador o punto de acceso remoto, hace falta un CPE con puertos Gigabit.

Pharos MAXtream añade el protocolo TDMA propietario de la plataforma Pharos. PharOS permite ajustar la radio y consultar el enlace; sus herramientas incluyen monitorización, analizador de espectro, prueba de velocidad, ping y traceroute, con funciones que pueden depender de la versión de firmware.

PoE pasivo y montaje en exterior

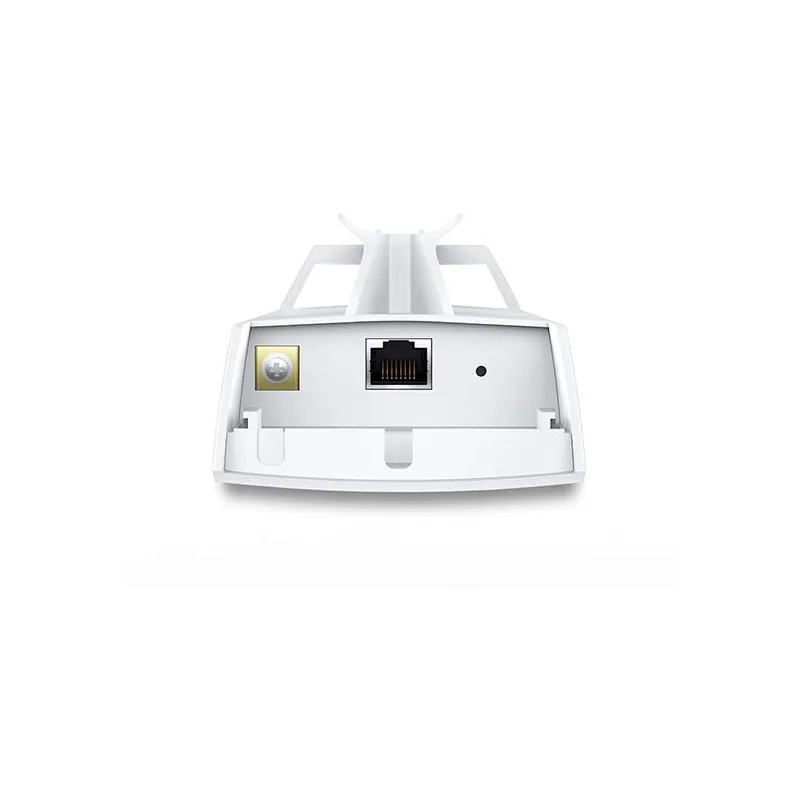

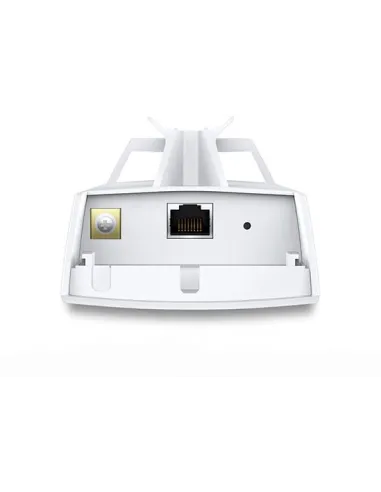

La alimentación entra por PoE pasivo a través de LAN0, con una tensión de 16 a 27 V CC y adaptador de 24 V. Los pares 4/5 son positivos y 7/8 negativos. Un inyector IEEE 802.3af/at no debe darse por compatible: tensión y polaridad deben coincidir con el equipo.

El segundo puerto admite passthrough PoE según la versión. La alimentación por Ethernet evita llevar una toma eléctrica hasta el punto elevado, pero el cableado y la distribución de energía tienen que respetar la configuración de la instalación.

La carcasa de plástico ASA y la clasificación IPX5 permiten el montaje exterior protegido; IPX5 no habilita la inmersión. El equipo incluye terminal de tierra, y la protección ESD de hasta 15 kV y contra rayos de hasta 6 kV requiere instalación y puesta a tierra adecuadas.

La guía de instalación recomienda cable Ethernet apantallado con conductor de tierra o la conexión del terminal de tierra. Obstáculos, mala orientación, altura insuficiente, interferencias y conexiones expuestas pueden afectar la estabilidad; un alcance publicado no garantiza una distancia o velocidad concreta en cada emplazamiento.

La ficha regional V3 recoge funcionamiento entre -30 °C y 70 °C, con humedad del 10 % al 90 % sin condensación. Las condiciones ambientales y algunas especificaciones regionales pueden variar según la versión de hardware.

Administración y ubicación dentro de la red

PharOS centraliza la configuración inalámbrica y el estado del enlace desde la interfaz web. Pharos Control añade administración centralizada de equipos compatibles, útil en instalaciones con varios CPE que requieren supervisión común.

Una cámara, un ordenador o un punto de acceso en un edificio anexo pueden conectarse al tramo remoto mediante la red cableada, siempre dentro del límite de 100 Mbps por puerto. Para móviles y usuarios distribuidos por las habitaciones, instala un punto de acceso interior omnidireccional y reserva el CPE para el enlace exterior.

La banda, el canal y la potencia configurada deben respetar las condiciones regulatorias de la región. La frecuencia disponible puede variar por mercado y versión, por lo que el equipo no sustituye la planificación del canal ni la revisión de la instalación de radio.

Cómo preparar el enlace y ponerlo en servicio

1. Define las dos ubicaciones y comprueba que las antenas puedan orientarse entre sí con una trayectoria despejada. Asigna Punto de Acceso a un extremo y Cliente al otro.
2. Fija cada CPE con su soporte y orienta el frontal hacia la unidad remota. Deja accesibles el cable Ethernet y el terminal de tierra.
3. Conecta LAN0 al inyector PoE pasivo compatible con la tensión y polaridad requeridas. Une el puerto de datos del inyector al router o a la red local.
4. Accede a PharOS, selecciona el modo de funcionamiento y configura canal, seguridad y parámetros de red según la topología instalada.
5. Usa la herramienta de alineación para ajustar lentamente ambos extremos y observa la calidad de señal. Comprueba después la estabilidad y el caudal desde la red cableada.
6. Verifica la puesta a tierra, protege el cable exterior y sella las conexiones. Cambia las credenciales de administración y guarda la configuración final.
