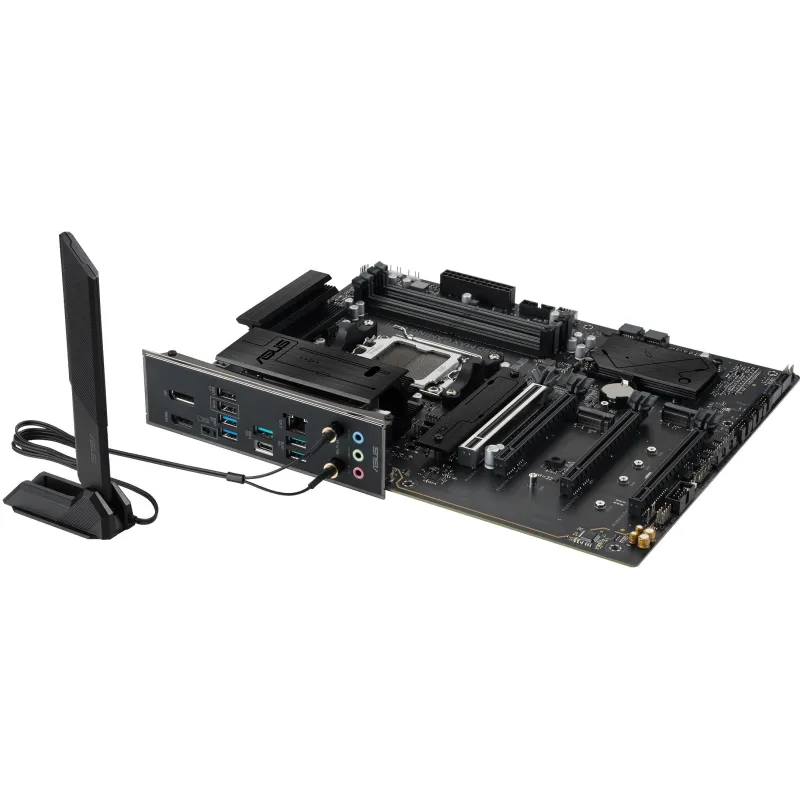

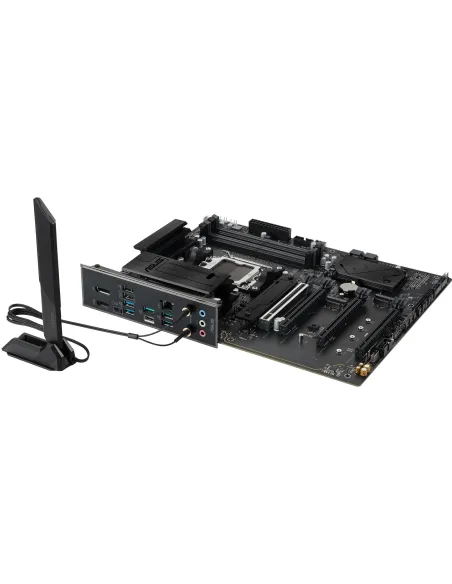

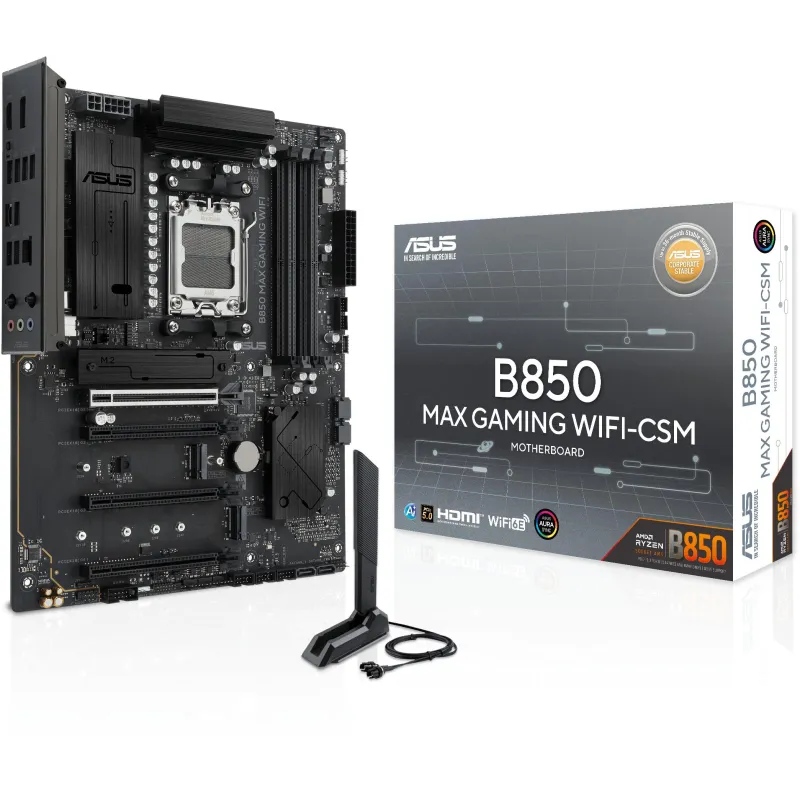

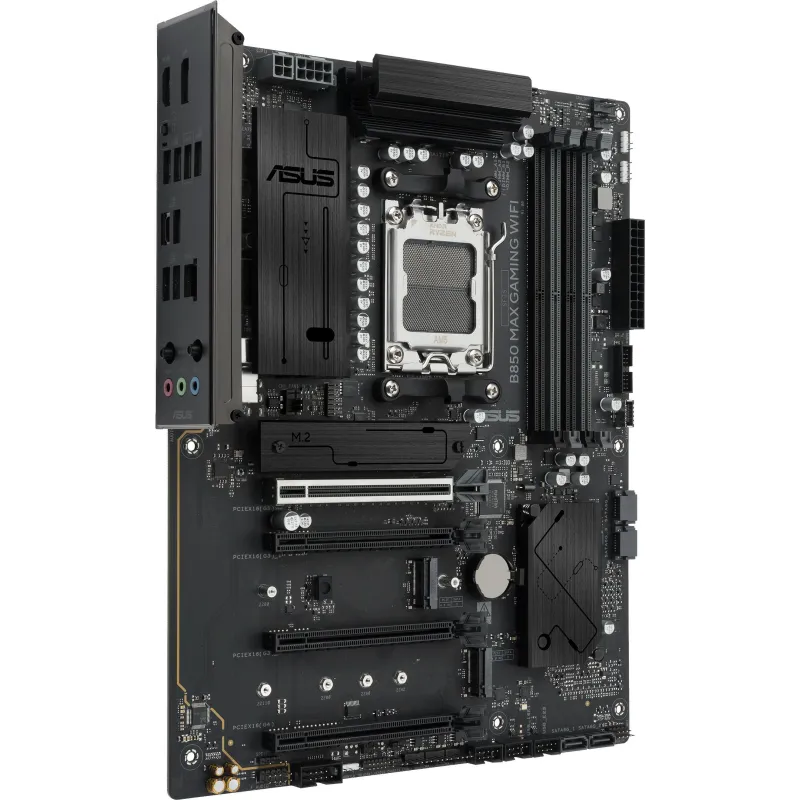

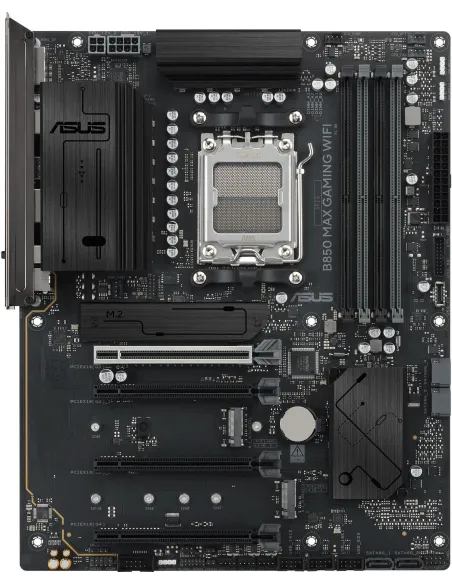

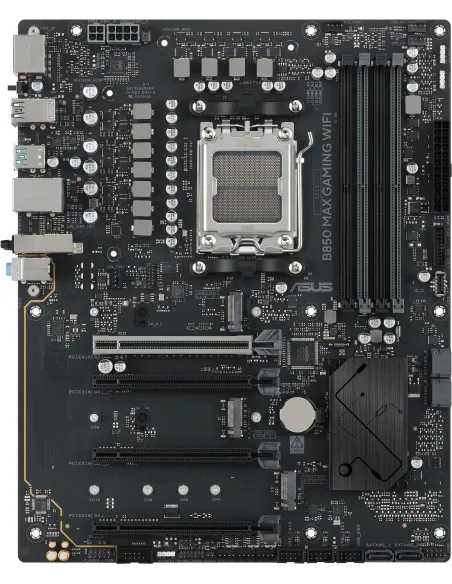

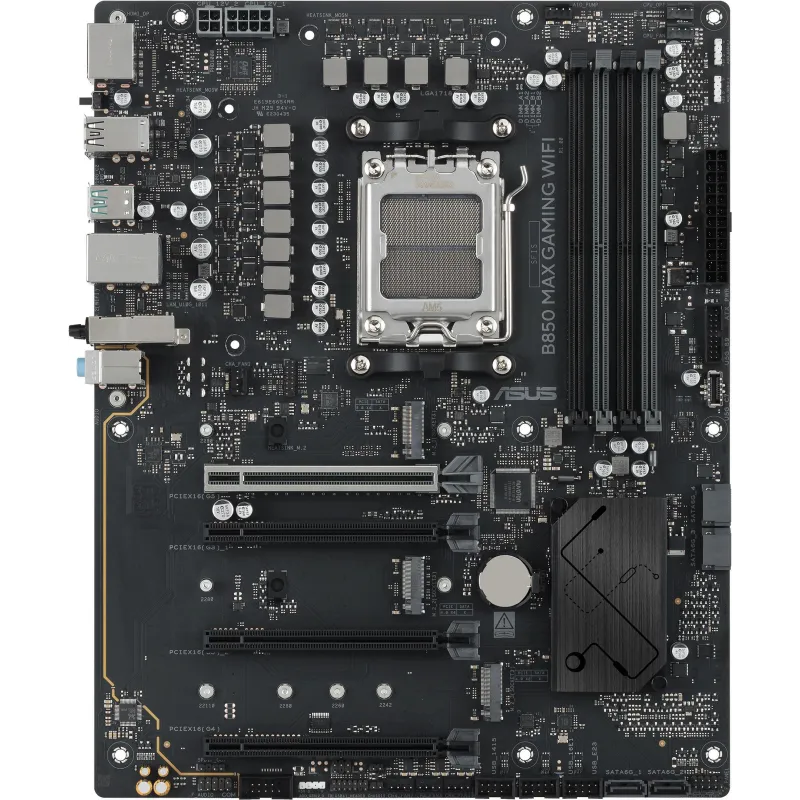

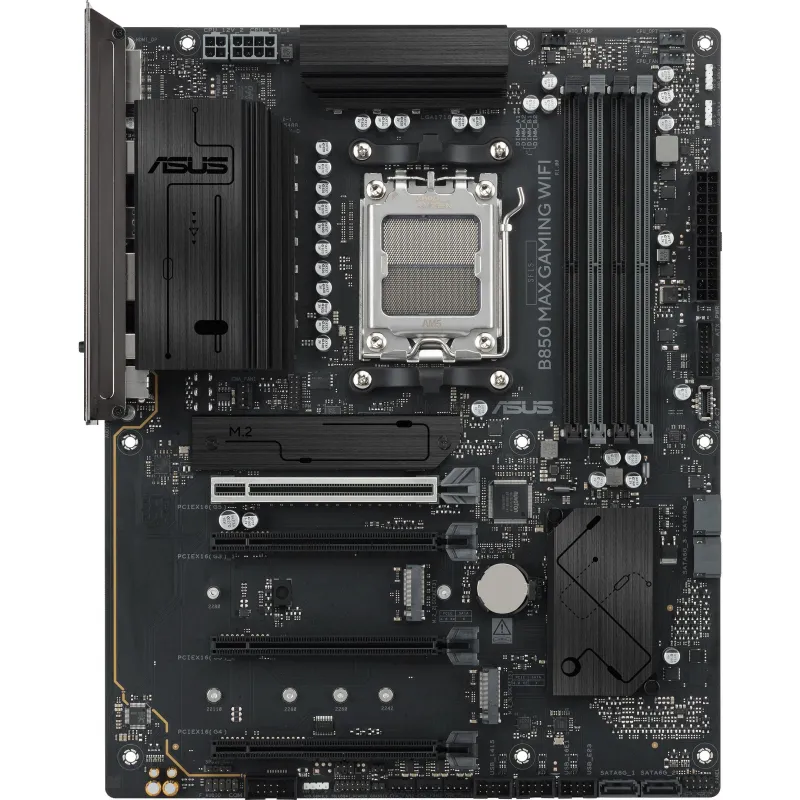

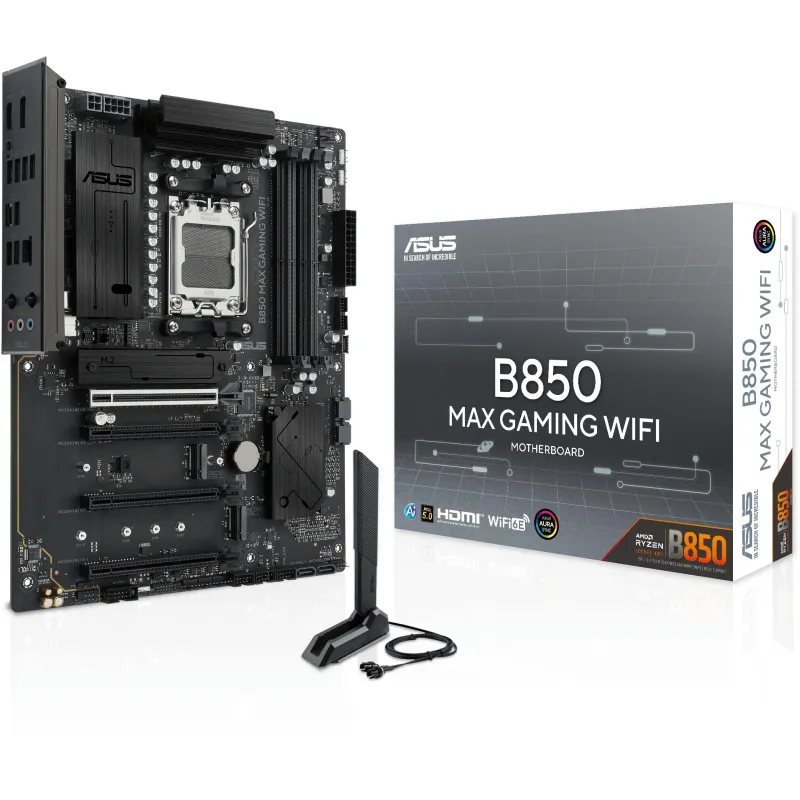

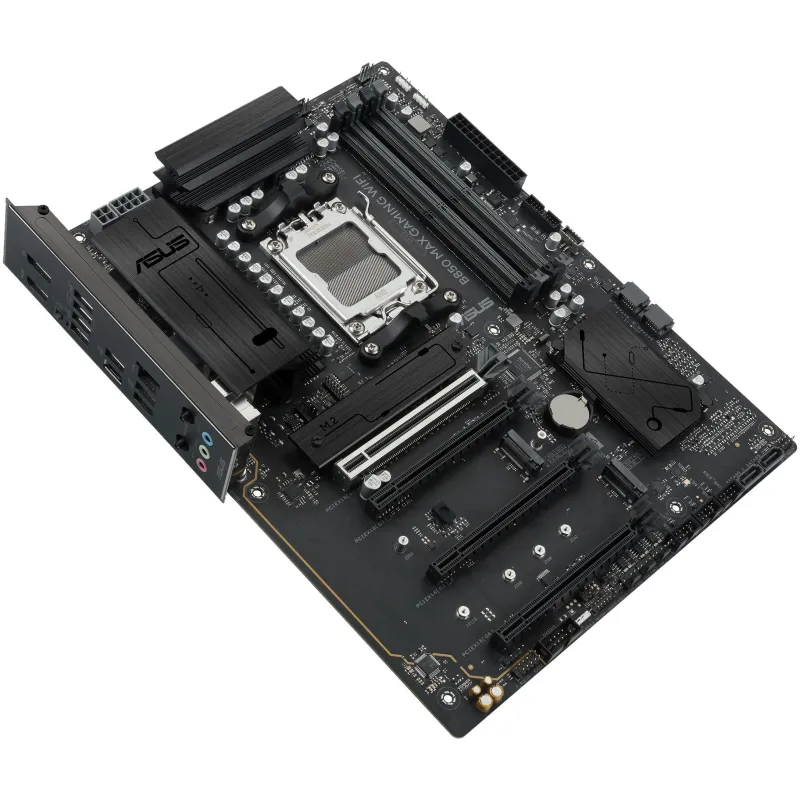

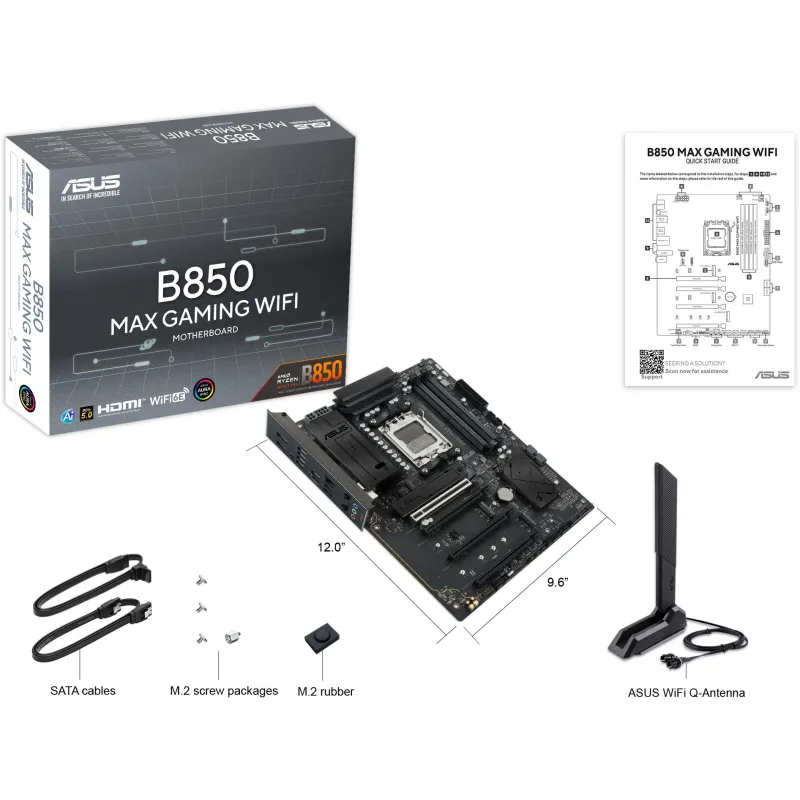

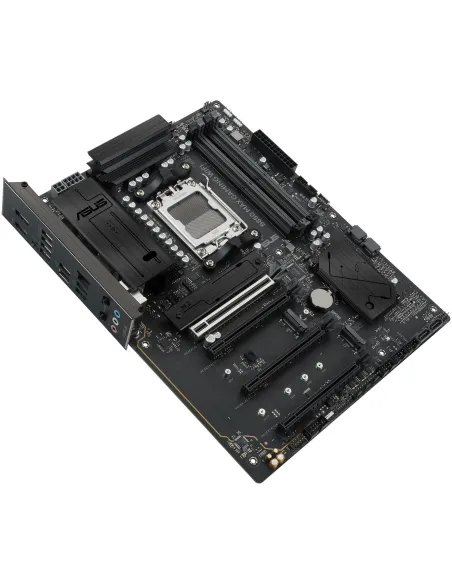

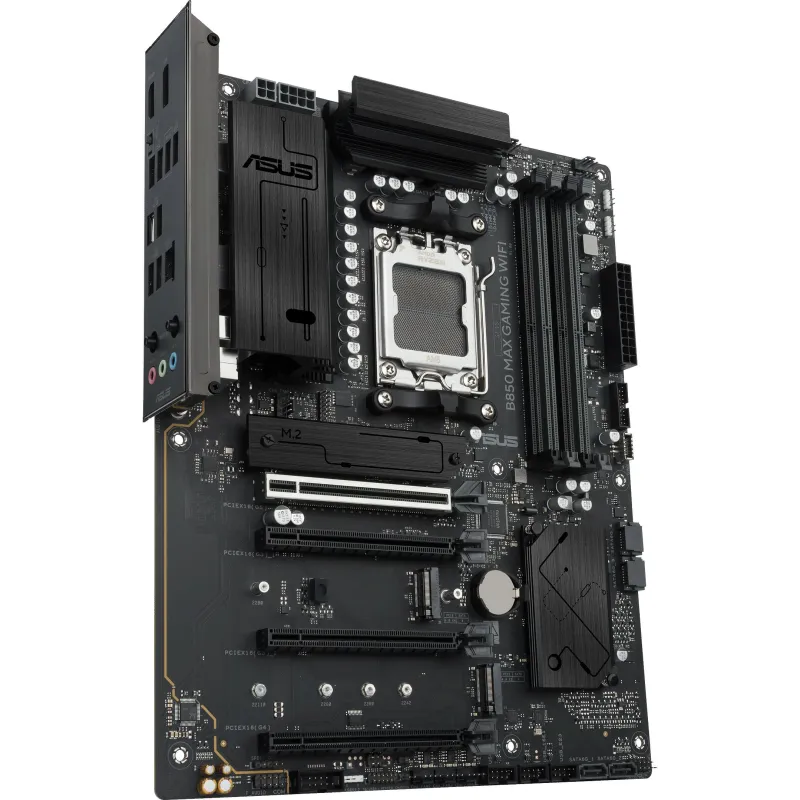

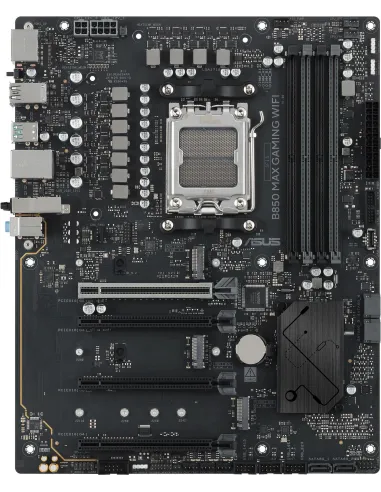

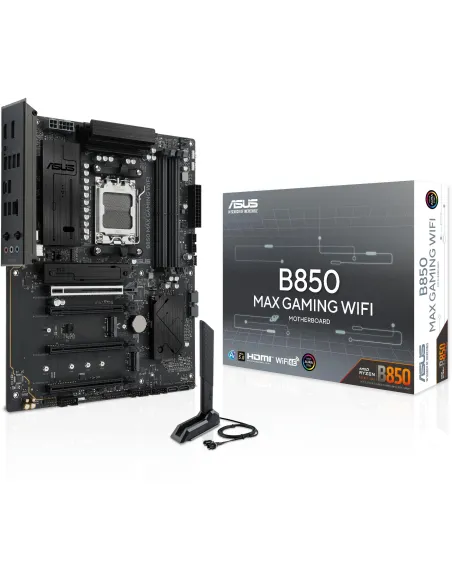

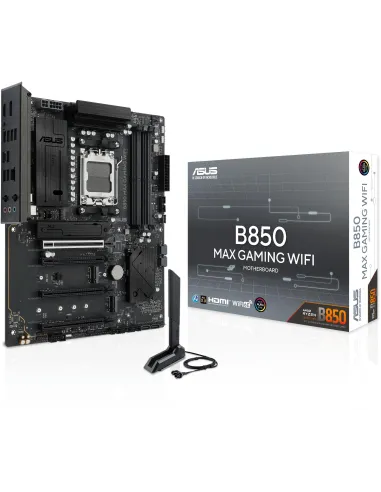

ASUS B850 MAX GAMING WIFI

• Los cuatro puertos SATA no permanecen disponibles al ocupar las dos ranuras PCIe 3.0 x16; asignar primero las tarjetas evita planificar conexiones que quedarán deshabilitadas.
• Los conectores separados para CPU, bomba AIO y ventiladores de caja permiten ajustar sus curvas de ventilación desde Fan Xpert 2+ o la BIOS.
• Q-LED Core señala durante el POST problemas relacionados con procesador, gráfica o dispositivo de arranque, para orientar la comprobación inicial.
• El escudo trasero premontado evita tener que instalar esa pieza por separado durante la preparación de la caja.

• En un montaje con SSD M.2, discos SATA y tarjetas PCIe, la asignación de ranuras determina qué conexiones SATA seguirán activas.
• En una red basada en Wi-Fi 6E, la banda de 6 GHz depende de la normativa local, Windows 11 o posterior y equipos de red compatibles.
• El USB-C del frontal solo se incorpora al montaje si la caja dispone del puerto y del cableado interno correspondiente.
• Una pantalla conectada directamente a la placa necesita una CPU con gráficos integrados; sin esa capacidad se requiere una solución gráfica aparte.

AM5: compatibilidad de CPU antes del montaje

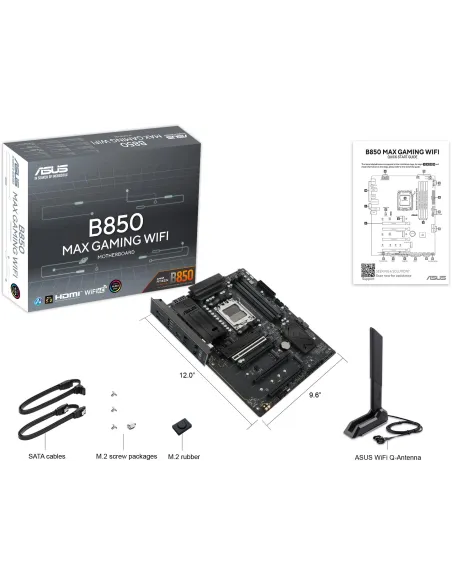

El socket AM5 admite procesadores AMD Ryzen de escritorio de las series 9000, 8000 y 7000, con una potencia máxima de CPU indicada de 170 W. La compatibilidad debe confirmarse para el modelo concreto y, en algunos casos, puede requerir una versión de BIOS adecuada. El formato ATX también condiciona la instalación: la caja debe admitir placas de 30,5 × 24,4 cm.

DDR5: capacidad ampliable y perfiles configurables

Las cuatro ranuras DIMM admiten hasta 256 GB de DDR5 en doble canal. La velocidad efectiva depende del controlador de memoria de la CPU, de los módulos y del número de DIMM instalado; una cifra de overclock no garantiza el mismo resultado con cualquier kit.

EXPO y AEMP aplican perfiles desde la BIOS

AMD EXPO y ASUS AEMP permiten cargar perfiles de memoria compatibles desde la BIOS. Las velocidades superiores dependen de la combinación concreta de procesador y módulos, por lo que el perfil elegido debe corresponder al kit instalado y su estabilidad debe comprobarse después de aplicarlo.

El reparto PCIe cambia con la familia de CPU

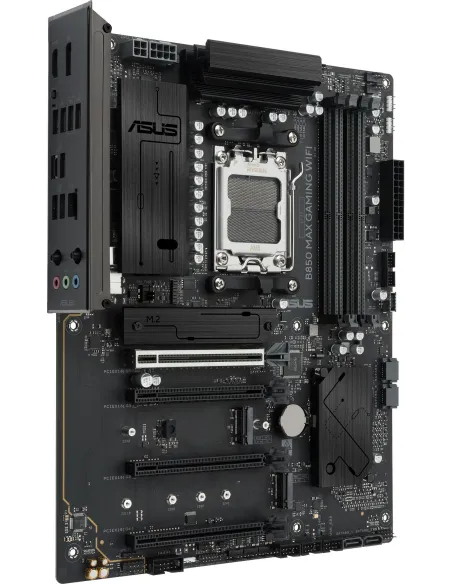

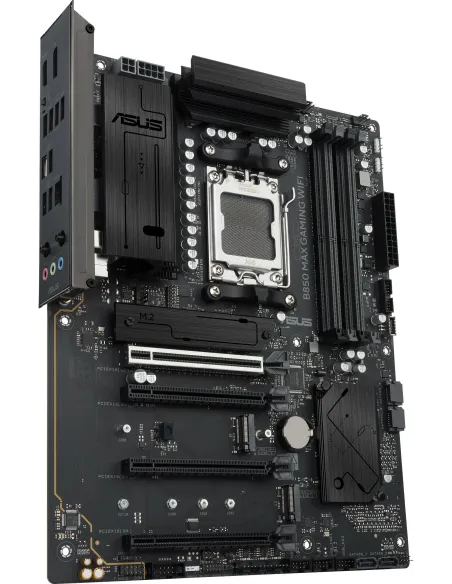

La ranura gráfica principal funciona en PCIe 5.0 x16 con procesadores AMD Ryzen de escritorio de las series 9000 y 7000. Con la serie 8000 pasa a PCIe 4.0 y puede operar en x8 o x4, según el modelo. Para otras tarjetas hay una ranura PCIe 4.0 x16 que funciona en x4 y dos ranuras PCIe 3.0 x16 que trabajan en x1.

M.2_1 admite unidades 2280: ofrece PCIe 5.0 x4 con procesadores AMD Ryzen de escritorio de las series 9000 y 7000, y PCIe 4.0 x4 con la serie 8000. M.2_2 también admite formato 2280; funciona en PCIe 4.0 x4 con las series 9000 y 7000, o en PCIe 4.0 x4/x2 con la serie 8000.

M.2_3 depende del chipset B850, admite formatos 2242, 2260, 2280 y 22110, y funciona en PCIe 4.0 x2. Por tanto, las tres conexiones M.2 no ofrecen el mismo ancho de banda. Los cuatro puertos SATA de 6 Gb/s añaden unidades SATA, pero una tarjeta instalada en cualquiera de las dos ranuras PCIe 3.0 x16 desactiva SATA 1/2.

Dos ranuras de expansión comparten recursos con SATA

Al ocupar cualquiera de las dos ranuras PCIe 3.0 x16, SATA 1/2 quedan desactivados. Si el montaje necesita una tarjeta en esas ranuras y también mantener activos los cuatro puertos SATA, esta distribución no cubre ese requisito; haría falta una placa con otra asignación de conexiones.

Red integrada con condiciones distintas por banda y conexión

El puerto Realtek Ethernet de 2,5 Gb conecta el equipo a una red cableada compatible. Wi-Fi 6E 2×2 admite las bandas de 2,4, 5 y 6 GHz; esta última depende de la normativa local y requiere Windows 11 o posterior. Para utilizarla también se necesita un router y clientes compatibles con la banda de 6 GHz.

Bluetooth 5.4 con LE Audio permite conectar periféricos compatibles. La versión de Bluetooth puede variar según el módulo Wi-Fi instalado, un factor que importa si los periféricos requieren funciones concretas.

Puertos traseros y cabezales internos para el chasis

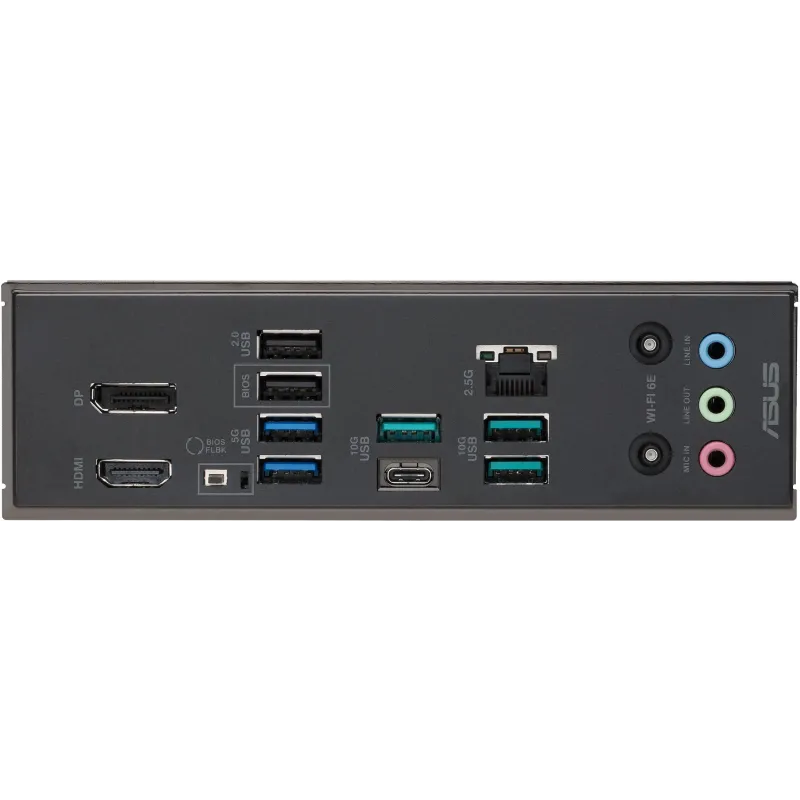

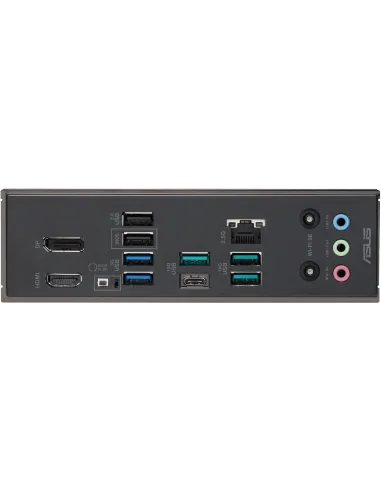

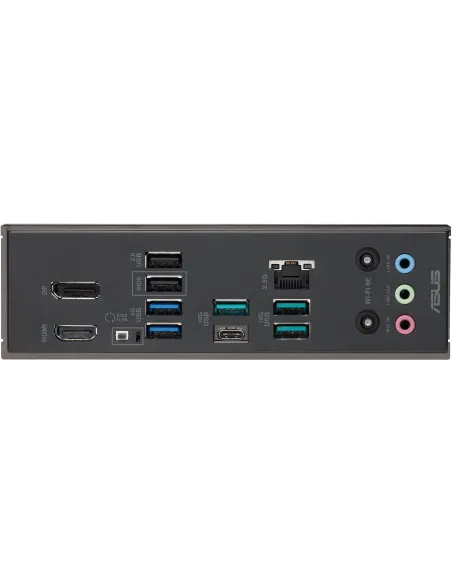

El panel trasero reúne tres USB-A y un USB-C de 10 Gbps, dos USB-A de 5 Gbps y dos USB-A 2.0. El USB-C trasero suministra hasta 5 V/3 A. Para la parte frontal, un conector USB-C interno admite 5 Gbps; otro cabezal USB de 5 Gbps añade dos puertos y tres cabezales USB 2.0 permiten conectar hasta seis más.

El USB-C frontal depende del cableado de la caja

El puerto USB-C frontal solo queda disponible si la caja incorpora el conector y el cable interno compatibles. El cabezal Thunderbolt (USB4) también es interno y sirve para una integración compatible: no añade un puerto USB4 externo al panel trasero.

Las salidas de imagen dependen de los gráficos de la CPU

DisplayPort 1.4 admite hasta 8K a 30 Hz y HDMI 2.1 hasta 4K a 60 Hz. Ambas salidas requieren una CPU con gráficos integrados; la resolución y la frecuencia finales dependen también de las capacidades gráficas del procesador y de la pantalla.

El códec Realtek ofrece audio de alta definición 7.1 y reproducción de hasta 24 bits/192 kHz. La salida 7.1 requiere una caja con módulo HD Audio frontal; sin ese cableado no quedan habilitadas las conexiones analógicas frontales.

Ventilación, actualización de BIOS y diagnóstico

La placa incorpora conectores de cuatro pines para CPU, CPU OPT, bomba AIO y cuatro ventiladores de caja. Fan Xpert 2+ y la BIOS permiten ajustar curvas de ventilación con control independiente para el disipador del procesador, la bomba y los ventiladores del chasis.

BIOS FlashBack permite actualizar la BIOS desde una memoria USB FAT32 mediante el botón dedicado, sin instalar CPU ni memoria durante ese procedimiento. Q-LED Core utiliza señales luminosas durante el POST para ayudar a localizar problemas de procesador, gráfica o dispositivo de arranque.

El escudo de conexiones trasero viene premontado y SafeSlot refuerza la ranura PCIe principal. Los disipadores de VRM y el disipador flexible para M.2 ayudan a gestionar el calor; el montaje y el flujo de aire siguen dependiendo del resto del equipo.

Iluminación y herramientas para componentes compatibles

Tres cabezales Addressable Gen 2 permiten conectar iluminación direccionable compatible. Aura Sync y Armoury Crate controlan dispositivos ASUS compatibles; la sincronización requiere que los demás componentes admitan esas funciones.

El software asociado incluye ASUS MB Manager, DriverHub, GlideX, AI Advisor y TurboV Core. La disponibilidad de algunas herramientas puede variar según la región, el sistema operativo y el hardware instalado. La placa es compatible con Windows 11 y Windows 10 de 64 bits.

Cómo usarlo

1. Comprueba que la caja admite formato ATX y que el procesador utiliza socket AM5 y aparece en la lista de compatibilidad.
2. Instala la CPU, el disipador y los módulos DDR5. Activa EXPO o AEMP desde la BIOS solo con un perfil compatible y comprueba la estabilidad del equipo.
3. Asigna primero M.2_1 y M.2_2 según la CPU instalada; reserva M.2_3 para una unidad PCIe 4.0 x2 y planifica las tarjetas PCIe junto con las unidades SATA.
4. Conecta la antena Wi-Fi, los cables USB y de audio del frontal y los ventiladores. Para usar el USB-C frontal, la caja debe incluir el cable interno compatible.
5. Si actualizas la BIOS mediante FlashBack, prepara la memoria FAT32 y el archivo con el nombre requerido para este modelo; después configura arranque, memoria y ventilación desde la BIOS.
